Полужесткий СВЧ коаксиальный кабель SM_141_CU_FEP
Sucoform - кабель формуемый вручную
ПроизводительHUBER+SUHNER
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
SUCOFORM SM 141 Cu FEP — полужесткий СВЧ коаксиальный кабель HUBER+SUHNER 50 Ом с возможностью ручной формовки и максимальной рабочей частотой 33 ГГц. Кабель в оболочке FEP диаметром 4,10 мм удобен для прокладки СВЧ-трактов внутри аппаратуры без специального гибочного инструмента.

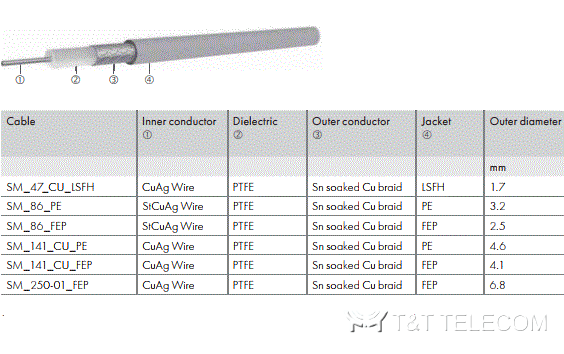

Конструкция
- Центральный проводник: твердая посеребренная медно-стальная проволока диаметром 0,95 мм
- Диэлектрик: PTFE (фторопласт) — 2,95 мм
- Внешний проводник: оплетка из луженых медных проволок — 3,58 мм
- Внешняя оболочка: FEP (фторированный этиленпропилен) — 4.10 ± 0.10 мм
- Максимальная рабочая частота — 33 ГГц
Модификации SUCOFORM 141
| Обозначение кабеля | Part Number | Краткое описание |
|---|---|---|
| SUCOFORM_141 | 22511925 | 50 Ом, 33 ГГц, 165 °C, ø3,58 мм, без оболочки |
| SUCOFORM_141_75_FEP | 22512290 | 75 Ом, 4 ГГц, 165 °C, ø4,1 мм, оболочка FEP |
| SUCOFORM_141_CT | 85063282 | фазовая стабильность при температуре, 50 Ом, 30 ГГц, 200 °C, ø3,58 мм, без оболочки |
| SUCOFORM_141_CU | 22511635 | немагнитный, 50 Ом, 33 ГГц, 165 °C, ø3,58 мм, без оболочки |
| SUCOFORM_141_CU_CMP | 85031886 | немагнитный, 50 Ом, 6 ГГц, 165 °C, ø4,1 мм, оболочка FEP |
| SUCOFORM_141_CU_FEP | 22512256 | немагнитный, 50 Ом, 33 ГГц, 165 °C, ø4,1 мм, оболочка FEP |
| SUCOFORM_141_CU_LSFH-01 | 84003502 | немагнитный, 50 Ом, 33 ГГц, 85 °C, ø4,47 мм, оболочка LSFH |
| SUCOFORM_141_CU_PE | 22511639 | немагнитный, 50 Ом, 33 ГГц, 85 °C, ø4,6 мм, полиэтиленовая оболочка |
| SUCOFORM_141_FEP | 22511944 | 50 Ом, 33 ГГц, 165 °C, ø4,1 мм, оболочка FEP |
| SUCOFORM_141_LA_CU_CMP | 85031887 | немагнитный, 50 Ом, 6 ГГц, 165 °C, ø4,1 мм, оболочка FEP |
| SUCOFORM_141_PE | 22511632 | 50 Ом, 33 ГГц, 85 °C, ø4,6 мм, полиэтиленовая оболочка |
