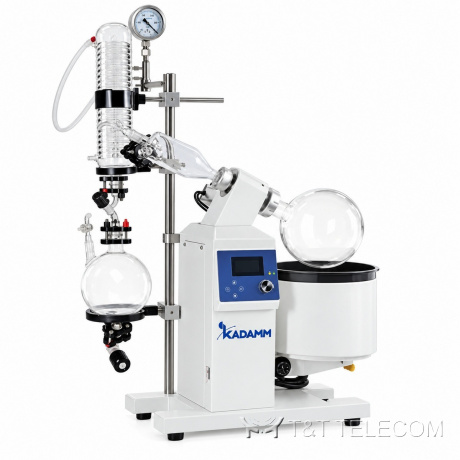

Роторный испаритель KADAMM РИ-А — 5–20 л
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

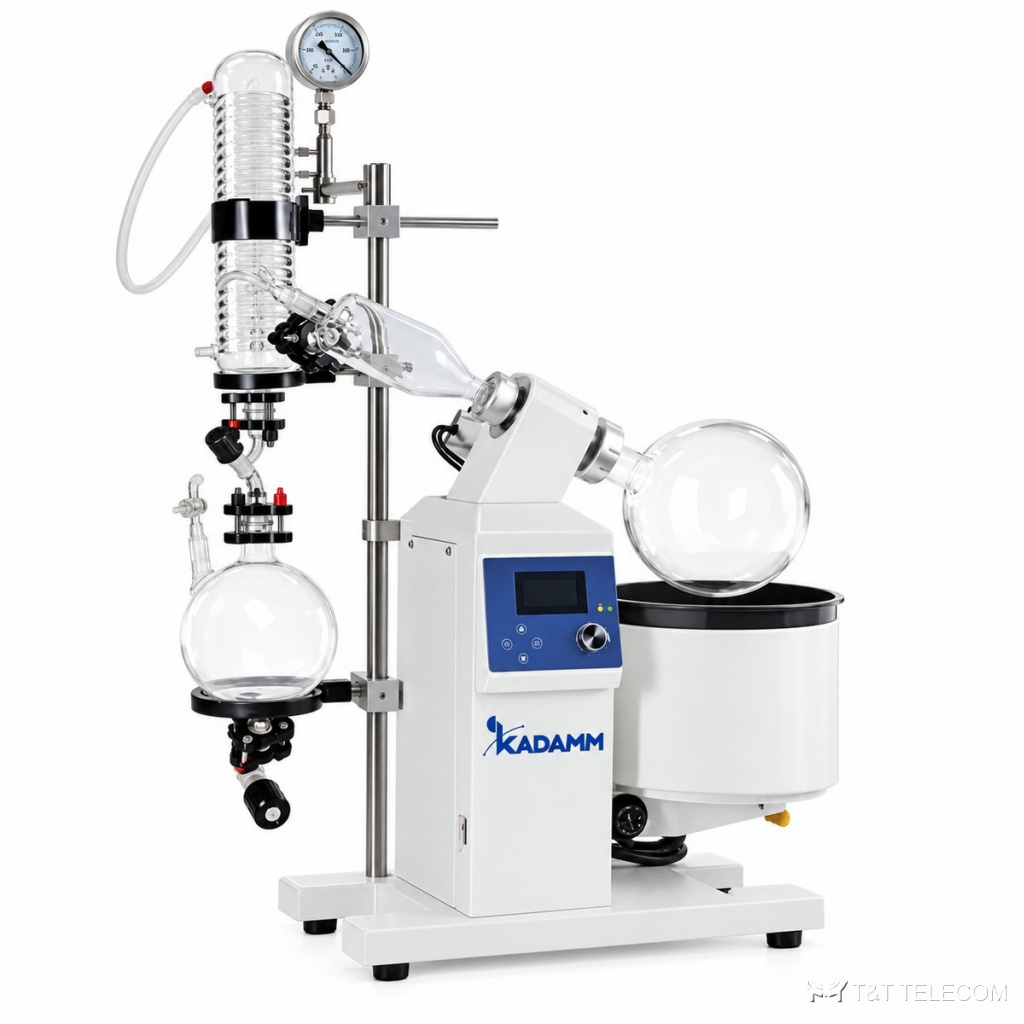

Роторный испаритель KADAMM РИ-А 5–20 л, серия из 9 исполнений. РИ-А 5–20 л отгоняет растворитель под вакуумом из вращающейся колбы — тонкая плёнка жидкости испаряется быстро.
Назначение и устройство
Испаритель РИ-А 5–20 л ускоряет концентрирование растворов без перегрева вещества. Исполнение РИ-А 5–20 л: 5 л, автоподъём, 5 л, автоподъём, ряд 2, 10 л, автоподъём и др. Питание у РИ-А 5–20 л — 220 В, 50 Гц (110 В — опция), 220 В, 50/60 Гц. Колба испарительная РИ-А 5–20 л: 5 л (Ø80 фланец), 5 л, 10 л (Ø95) и др. Колба приёмная РИ-А 5–20 л: 3 л, уточняйте, 5 л и др. Скорость вращения, об/мин у РИ-А 5–20 л — 0–120, 20–180, реверс, 20–130, реверс и др. Подъём у РИ-А 5–20 л — колба, электро, 140 мм, авто, 130 мм, колба, электро, 190 мм и др. Мощность нагрева бани, Вт у РИ-А 5–20 л — 2000, 3000, 5000 и др. Температура бани у РИ-А 5–20 л — RT–180, вода 20–99 / масло 20–180 (опция); ±1 °C, RT–180 (вода ±1 / масло ±3).
Для каких задач
- Органическая химия — РИ-А 5–20 л.
- Фармацевтика — РИ-А 5–20 л.
- Пищевые лаборатории: экстракты и ароматы — РИ-А 5–20 л.
- Упаривание экстрактов и концентрирование растворов — РИ-А 5–20 л.
- Регенерация растворителей — РИ-А 5–20 л.
Технические характеристики
| Параметр | КАДАММ РИ-А5 5 л, автоподъём | КАДАММ РИ-А5.2 5 л, автоподъём, ряд 2 | КАДАММ РИ-А10 10 л, автоподъём | КАДАММ РИ-А10.2 10 л, автоподъём, ряд 2 | КАДАММ РИ-А20 20 л, автоподъём | КАДАММ РИ-А20.2 20 л, автоподъём, до 4 л/ч | КАДАММ РИ-А20.3 20 л, автоподъём, ряд 2 | КАДАММ РИ-А10Ex 10 л, автоподъём, Ex | КАДАММ РИ-А20Ex 20 л, автоподъём, Ex |
|---|---|---|---|---|---|---|---|---|---|
| Исполнение | 5 л, автоподъём | 5 л, автоподъём, ряд 2 | 10 л, автоподъём | 10 л, автоподъём, ряд 2 | 20 л, автоподъём | 20 л, автоподъём, до 4 л/ч | 20 л, автоподъём, ряд 2 | 10 л, автоподъём, Ex | 20 л, автоподъём, Ex |
| Колба испарительная | 5 л (Ø80 фланец) | 5 л | 10 л (Ø95) | 10 л | 20 л (Ø95) | 20 л | 20 л | 10 л (Ø95) | 20 л (Ø95) |
| Колба приёмная | 3 л | уточняйте | 5 л | уточняйте | 10 л | 10 л со сливом | уточняйте | 5 л | 10 л |
| Скорость вращения, об/мин | 0–120 | 20–180, реверс | 0–120 | 20–130, реверс | 0–120 | 10–150 | 20–130, реверс | 0–120 | 0–120 |
| Подъём | колба, электро, 140 мм | авто, 130 мм | колба, электро, 190 мм | авто, 200 мм | колба, электро, 150 мм | авто, 180 мм | авто, 180 мм | колба, электро Ex 120 Вт, 190 мм | колба, электро Ex 120 Вт, 150 мм |
| Мощность нагрева бани, Вт | 2000 | 2000 | 3000 | 3000 | 5000 | уточняйте | 4000 | 3000 | 5000 |
| Температура бани | RT–180 | вода 20–99 / масло 20–180 (опция); ±1 °C | RT–180 | вода 20–99 / масло 20–180 (опция); ±1 °C | RT–180 | RT–180 (вода ±1 / масло ±3) | вода 20–99 / масло 20–180 (опция); ±1 °C | RT–180 | RT–180 |
| Конденсатор / площадь | Ø120×600; 0.5 м² | уточняйте | Ø120×620 + Ø135×475; 0.51 м² | уточняйте | Ø100×700 + Ø160×530; 0.94 м² | двухсекционный тройной змеевик; 1.2 м² | уточняйте | 0.51 м² | 0.94 м² |
| Баня | 12 л | 13 л, покрытие PTFE | 21 л | 28 л, покрытие PTFE | 41 л | Ø450×240 | 40 л, покрытие PTFE | 21 л | 41 л |
| Габариты (Ш×Г×В), мм | 980×480×1260 | 600×290×720 | 1130×470×1940 | 790×480×1130 | 1210×610×2170 | 1130×600×1200 | 900×490×1320 | 1130×470×1940 | 1210×610×2170 |
| Масса, кг | 46 | 75 (нетто) / 85 (брутто) | 64 | 136 (нетто) / 146 (брутто) | 78 | 180 (брутто) | 200 (нетто) / 210 (брутто) | 70 (нетто) / 107 (брутто) | 84 (нетто) / 116 (брутто) |
| Особенности | клапаны стекло + PTFE | до 2 л/ч по 75 % спирту; предельный вакуум 9 гПа; LCD; бесщёточный привод; таймер 0–999 мин; IP20; защиты: перегрузка мотора, УЗО, сухой ход, перегрев | — | до 3.8 л/ч по 75 % спирту; предельный вакуум 9 гПа; LCD; бесщёточный привод; таймер 0–999 мин; IP20; защиты: перегрузка мотора, УЗО, сухой ход, перегрев | — | PID; до 4 л/ч; <2.6 гПа; LCD; защиты: перегрузка, УЗО, сухой ход, перегрев | до 5 л/ч по 75 % спирту; предельный вакуум 9 гПа; LCD; бесщёточный привод; таймер 0–999 мин; IP20; защиты: перегрузка мотора, УЗО, сухой ход, перегрев | Ex-мотор и преобразователь | Ex-мотор и преобразователь |
| Остаточное давление | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) | 9 мбар (предельный) | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) | 9 мбар (предельный) | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) | < 2.6 гПа (предельный) | 9 мбар (предельный) | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) |
| Точность термостатирования бани | ±1 °C по воде (масло — по паспорту модели) | ±1 °C (точность уставки) | ±1 °C по воде (масло — по паспорту модели) | ±1 °C (точность уставки) | ±1 °C по воде (масло — по паспорту модели) | ±1 °C по воде, ±3 °C по маслу | ±1 °C (точность уставки) | ±1 °C по воде (масло — по паспорту модели) | ±1 °C по воде (масло — по паспорту модели) |
| Питание | 220 В, 50 Гц (110 В — опция) | 220 В, 50/60 Гц | 220 В, 50 Гц (110 В — опция) | 220 В, 50/60 Гц | 220 В, 50 Гц (110 В — опция) | 220 В, 50/60 Гц | 220 В, 50/60 Гц | 220 В, 50 Гц (110 В — опция) | 220 В, 50 Гц (110 В — опция) |
| Стекло | боросиликатное GG-17 / 3.3 | ||||||||
На что смотреть при выборе
- Объём колб РИ-А 5–20 л — по загрузке.
- Вакуумный насос и охладитель для РИ-А 5–20 л подбирают отдельно.
- Подъём колбы у РИ-А 5–20 л — ручной или электрический — выбирают по объёму и частоте работы.
- Тип холодильника РИ-А 5–20 л — по температуре кипения растворителя.
Поставка и документы
KADAMM РИ-А 5–20 л поставляем с документацией: техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации — по запросу. Поможем выбрать исполнение и комплектацию.
Вопросы и ответы
Что нужно к РИ-А 5–20 л?
Вакуумный насос и охлаждение конденсатора — циркуляционный охладитель или криостат.
Как подобрать вакуум для РИ-А 5–20 л?
По растворителю: давление задают так, чтобы он кипел при нужной температуре бани.
Исполнение у РИ-А 5–20 л — какое значение?
Исполнение у РИ-А 5–20 л — 5 л, автоподъём, 5 л, автоподъём, ряд 2, 10 л, автоподъём и др; полные данные по исполнениям — в таблице.
Какие исполнения есть у РИ-А 5–20 л?
Все исполнения РИ-А 5–20 л с параметрами — в таблице характеристик; подберём нужное по вашим условиям.
