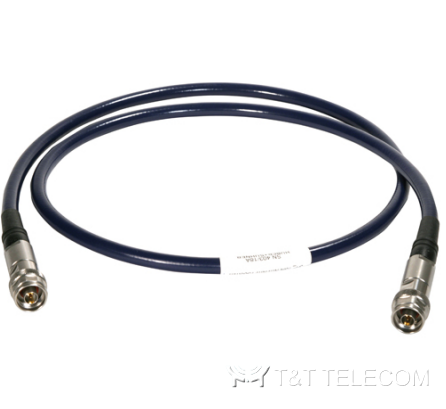

SUCOTEST 18A — прецизионный гибкий измерительный СВЧ кабель Huber+Suhner (Швейцария) для работы в суровых условиях. Бронированные испытательные сборки Sucotest 18A сочетают низкие вносимые потери, высокую стабильность и хорошие возвратные потери и предназначены для измерений в тяжелых условиях, вне помещений и в суровом климате в диапазоне частот до 18 ГГц.
Электрические характеристики
| Параметр | Значение |
|---|
| Импеданс | 50 Ом |
| Рабочая частота | 18 ГГц |
| Скорость распространения | 77% |
| Погонная емкость | 87 пФ/м |
| Временная задержка | 4,3 нс/м |
| Сопротивление изоляции | > 5 × 10³ МОм |
| Пиковое напряжение диэлектрика (среднеквадратичное) | 2500 В |
Материалы
- Оболочка кабеля — FEP
- Диэлектрик — LDPTFE
- Конические рукава — Santoprene (черный)
- Маркировочный хомут — сшитый полиолефин (белый)
- Контакты разъема — бериллиевая медь, позолоченные
- Изоляция разъема — PTFE
- Корпус разъема — нержавеющая сталь, пассивированный
- Прокладка — силиконовая резина
- Броня — пружина из стальной проволоки, стальная оплетка
Кабельные сборки SUCOTEST ST 18
| Партномер | Кабельная сборка | Длина, мм | Длина, дюйм | Граничная частота, ГГц |
|---|
| 84028563 | ST18/SMAm/SMAm/8in. | 203 | 8 | 18 |
| 84006937 | ST18/SMAm/SMAm/12in | 305 | 12 | 18 |
| 84022183 | ST18/SMAm/SMAm/18in | 457 | 18 | 18 |
| 84006938 | ST18/SMAm/SMAm/24in | 610 | 24 | 18 |
| 84002061 | ST18/SMAm/SMAm/36in | 914 | 36 | 18 |
| 84003373 | ST18/SMAm/SMAm/48in | 1219 | 48 | 18 |
| 84013048 | ST18/SMAm/SMAm/60in | 1524 | 60 | 18 |
| 84004007 | ST18/SMAm/SMAm/72in | 1829 | 72 | 18 |
| 84005305 | ST18/Nm/Nm/12inch | 305 | 12 | 18 |
| 84007023 | ST18/Nm/Nm/24inch | 610 | 24 | 18 |
| 84002060 | ST18/Nm/Nm/36inch | 914 | 36 | 18 |
| 84003372 | ST18/Nm/Nm/48inch | 1219 | 48 | 18 |
| 84004070 | ST18/Nm/Nm/72inch | 1829 | 72 | 18 |
| 84004594 | ST18/SMAm/Nm/36inch | 914 | 36 | 18 |
| 84004006 | ST18/SMAm/Nm/48inch | 1219 | 48 | 18 |
| 84004595 | ST18/SMAm/Nm/72inch | 1829 | 72 | 18 |
Кабельные сборки SUCOTEST ST 18A
| Партномер | Кабельная сборка | Длина, мм | Граничная частота, ГГц |
|---|
| 84013029 | ST18A/Nm/Nm/1500 mm | 1500 | 18 |
| 84013030 | ST18A/Nm/Nf/1500 mm | 1500 | 18 |
| 84013031 | ST18A/Nm/Nm/3000 mm | 3000 | 18 |
| 84013032 | ST18A/Nm/Nf/3000 mm | 3000 | 18 |
Измерительные кабели Test Lead TL 8A
| Партномер | Кабельная сборка | Длина, мм | Граничная частота, ГГц |
|---|
| 85006682 | TL-8A-11N-11N-01500-51 | 1500 | 8 |
| 85014643 | TL-8A-11N-11SMA-01500-51 | 1500 | 8 |
| 85021664 | TL-8A-11N-21N-01500-51 | 1500 | 8 |
Кабели для измерения PIM — Test lead TL-P
| Партномер | Кабельная сборка | Длина, мм | Граничная частота, ГГц |
|---|
| 85017448 | TL-P-11716- 11716-01500-51 | 1500 | 4 |
| 85027254 | TL-P-11716- 11716-03000-51 | 3000 | 4 |
| 85027450 | TL-P-11716- 11N-01500-51 | 1500 | 4 |
| 85027453 | TL-P-11716- 11N-03000-51 | 3000 | 4 |
| 85029279 | TL-P-11431X-11716-01500-51 | 1500 | 4 |
| 85029280 | TL-P-11431X-11716-03000-51 | — | — |
