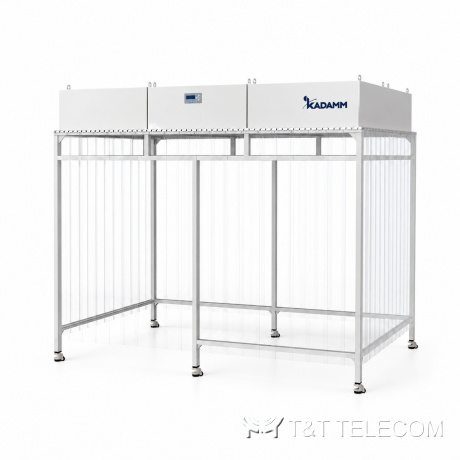

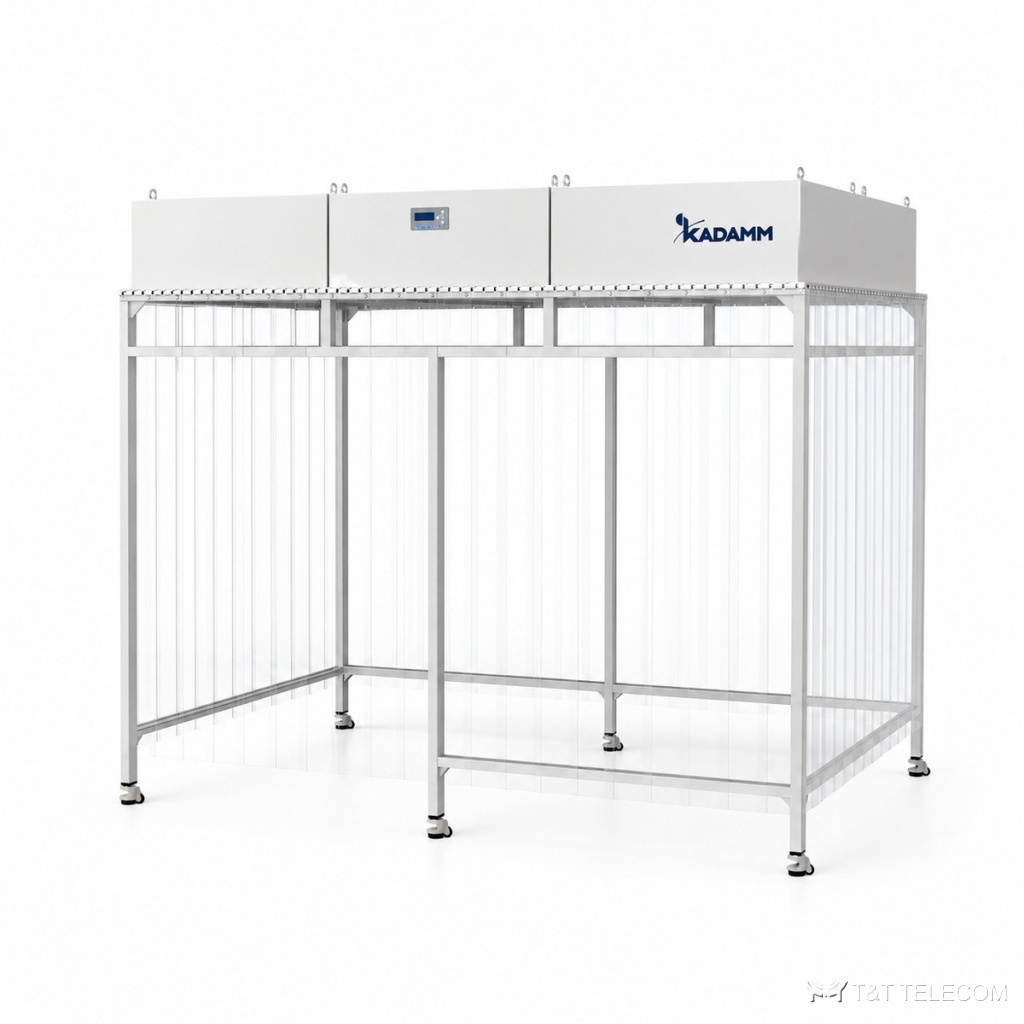

Передаточный бокс KADAMM ЧЗО
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ЧЗО — передаточный бокс, серия из 4 исполнений. ЧЗО передаёт материалы между зонами разной чистоты, не открывая проход для воздуха.
Назначение и устройство
Двери ЧЗО заблокированы друг с другом: пока открыта одна, вторая не откроется. Питание ЧЗО: 220 В ±10%, 50/60 Гц (опционально 110 В). Потребляемая мощность у ЧЗО — от 800 Вт до 5500 Вт. Размер рабочей зоны ЧЗО: 2×1.5 м, 3×2 м, 4×3 м и др. Внешние габариты (Ш×Г×В), мм у ЧЗО — от 2000×1500×2530 до 5000×5000×2530. Внутренние габариты (Ш×Г×В), мм ЧЗО: от 1920×1380×2140 до 4880×4880×2095. Количество ФВМ-модулей ЧЗО: от 4 до 25. Количество УФ-ламп ЧЗО: 40 Вт × 2, 40 Вт × 3, 40 Вт × 5. Количество LED-ламп ЧЗО: 16 Вт × 1, 16 Вт × 2, 16 Вт × 3 и др.
Где применяют
- Чистые помещения — ЧЗО.
- Фармацевтика — ЧЗО.
- Микробиологические лаборатории — ЧЗО.
- Шлюзы лабораторий и пищевых производств — ЧЗО.
Технические характеристики
| Параметр | ЧЗО-1500-ББ | ЧЗО-2000-ББ | ЧЗО-3000-ББ | ЧЗО-5000-ББ |
|---|---|---|---|---|
| Размер рабочей зоны | 2×1.5 м | 3×2 м | 4×3 м | 5×5 м |
| Внешние габариты (Ш×Г×В), мм | 2000×1500×2530 | 3000×2000×2530 | 4000×3000×2530 | 5000×5000×2530 |
| Внутренние габариты (Ш×Г×В), мм | 1920×1380×2140 | 2920×1880×2115 | 3880×2880×2095 | 4880×4880×2095 |
| Количество ФВМ-модулей | 4 | 6 | 12 | 25 |
| Количество УФ-ламп | 40 Вт × 2 | 40 Вт × 2 | 40 Вт × 3 | 40 Вт × 5 |
| Количество LED-ламп | 16 Вт × 1 | 16 Вт × 2 | 16 Вт × 3 | 16 Вт × 5 |
| Потребляемая мощность | 800 Вт | 1500 Вт | 2800 Вт | 5500 Вт |
| Класс HEPA | H14 (99.995% при 0.3 мкм) | |||
| Класс чистоты рабочей зоны | ISO 5 (класс 100) | |||
| Скорость ламинарного потока | 0.1–0.6 м/с, среднее 0.45 м/с | |||
| Уровень шума | ≤75 дБ(A) | |||
| Освещённость рабочей зоны | ≥300 лк | |||
| УФ-лампа | 253.7 нм бактерицидная, с таймером | |||
| Материал рамы | Анодированный алюминиевый сплав | |||
| Материал стен | Антистатический пылезащитный ПВХ-занавес | |||
| Вентилятор | Встроенный центробежный, регулируемая скорость | |||
| Управление | Микропроцессорная панель + пульт дистанционного управления | |||
| Питание | 220 В ±10%, 50/60 Гц (опционально 110 В) | |||
| Установка | Мобильная / стационарная | Мобильная / стационарная | Стационарная | Стационарная |
| Масса нетто | 355 кг | 625 кг | 1020 кг | 2800 кг |
| Масса брутто (упаковка) | 390 кг | 670 кг | 1100 кг | 2900 кг |
| Упаковка | 2110×930×920 + 2280×660×500 мм | 3080×980×1280 + 3080×660×550 мм | 3200×880×980×1 + 3200×1820×1350×1 мм | 4080×980×1280×3 + 1260×660×1280 + 5080×460×500 |
Подбор под задачу
- Внутренний размер ЧЗО — по передаваемым предметам.
- Монтаж ЧЗО — в стену между зонами.
- УФ-лампа в ЧЗО обеззараживает поверхность предметов.
- Активный бокс ЧЗО с вентиляцией и HEPA нужен для более строгих зон.
Поставка и документы
Поставляем KADAMM ЧЗО по России и подбираем исполнение под задачу объекта. Техническое описание и каталог направления KADAMM приложены к карточке; сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Зачем ЧЗО блокировка дверей?
Чтобы обе двери не были открыты одновременно и воздух не перетекал между зонами.
Чем активный передаточный бокс отличается от пассивного?
Активный продувает камеру очищенным воздухом; пассивный — только шлюз с блокировкой дверей.
Питание у ЧЗО — какое значение?
Питание у ЧЗО — 220 В ±10%, 50/60 Гц (опционально 110 В); полные данные по исполнениям — в таблице.
Какие исполнения есть у ЧЗО?
Все исполнения ЧЗО с параметрами — в таблице характеристик; подберём нужное по вашим условиям.
- KADAMM ЧЗО — техническое описание 252.18 КБ
