Гибкий коаксиальный СВЧ кабель MULTIFLEX_86 | Двойной экран | Предельная частота 40 ГГц
Multiflex - кабель 0.086" / 0.141"
ПроизводительHUBER+SUHNER
Цена151 500 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

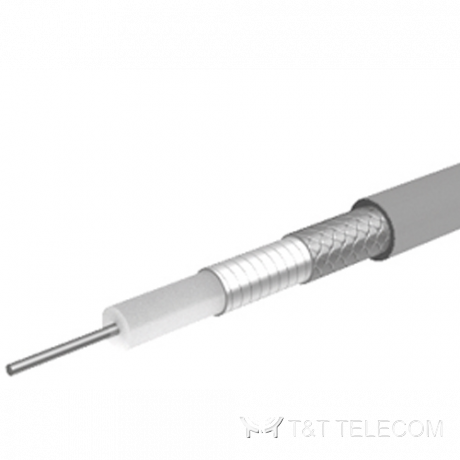

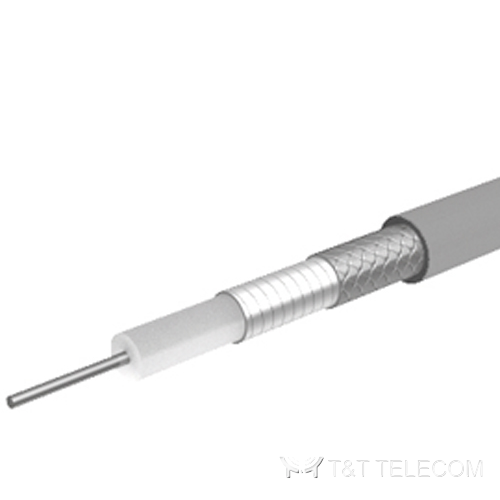

MULTIFLEX 86 (Part Number: 22511965) — гибкий коаксиальный СВЧ кабель Huber+Suhner (Швейцария) с двойным экраном для работы в диапазоне до 40 ГГц. Диаметр по оболочке FEP — 2,65 мм, волновое сопротивление 50 Ом, статический радиус изгиба 6 мм.
Особенности
- Двойной экран: посеребренная медная фольга (100%) и оплетка из луженой меди (83%)
- Диэлектрик ПТФЭ, оболочка FEP
- Рабочая температура от -65 до +165 °C
- Соответствие RoHS, REACH, ELV; проверен на бессвинцовую пайку
Технические характеристики
| Параметр | Значение |
|---|---|
| Внутренний проводник | посеребренный медный провод / 0,47 мм |
| Диэлектрик | ПТФЭ (политетрафторэтилен) / 1,48 мм |
| Внешний проводник (экран 1) | посеребренная медная фольга / 1,71 мм |
| Коэффициент экранирования (экран 1) | 100% |
| Внешний проводник (экран 2) | оплетка из луженой меди / 2,11 мм |
| Коэффициент экранирования (экран 2) | 83% |
| Материал оболочки | FEP (фторированный этиленпропилен) |
| Цвет оболочки | RAL 5015 - bl |
| Диаметр оболочки | 2,65 мм (допуск 0,1 мм) |
| Рабочая частота | 40 ГГц |
| Импеданс | 50 Ом ±2 Ом |
| Емкость | 95 пФ/м |
| Скорость распространения | 70,6% |
| Задержка сигнала | 4,72 нс/м |
| Сопротивление изоляции | 100000000 МОм/м |
| Рабочее напряжение на уровне моря | 1,5 кВ (rms) |
| Испытательное напряжение, 50 Гц, 1 мин | 3,8 кВ (rms) |
| Вес | 2,1 кг/100 м |
| Статический радиус изгиба | 6 мм |
| Динамический радиус изгиба | 20 мм |
| Рабочая температура | -65,0 °C … +165 °C |
| Температура монтажа | -20 °C … +60 °C |
| Тест на распространение пламени | IEC 60332-1, UL 1581 § 1080 (VW-1) |
| Проверено на бессвинцовую пайку | да |
| 2011/65/EC (RoHS) | совместимый |
| 2006/1907/EC (REACH) | совместимый |
| 2002/96/EC (WEEE) | специальной маркировки не требуется |
| 2000/53/EC (ELV) | совместимый |
