Магазин для широких печатных плат SMT KADAMM МПП-535Ш — оцинкованная сталь
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

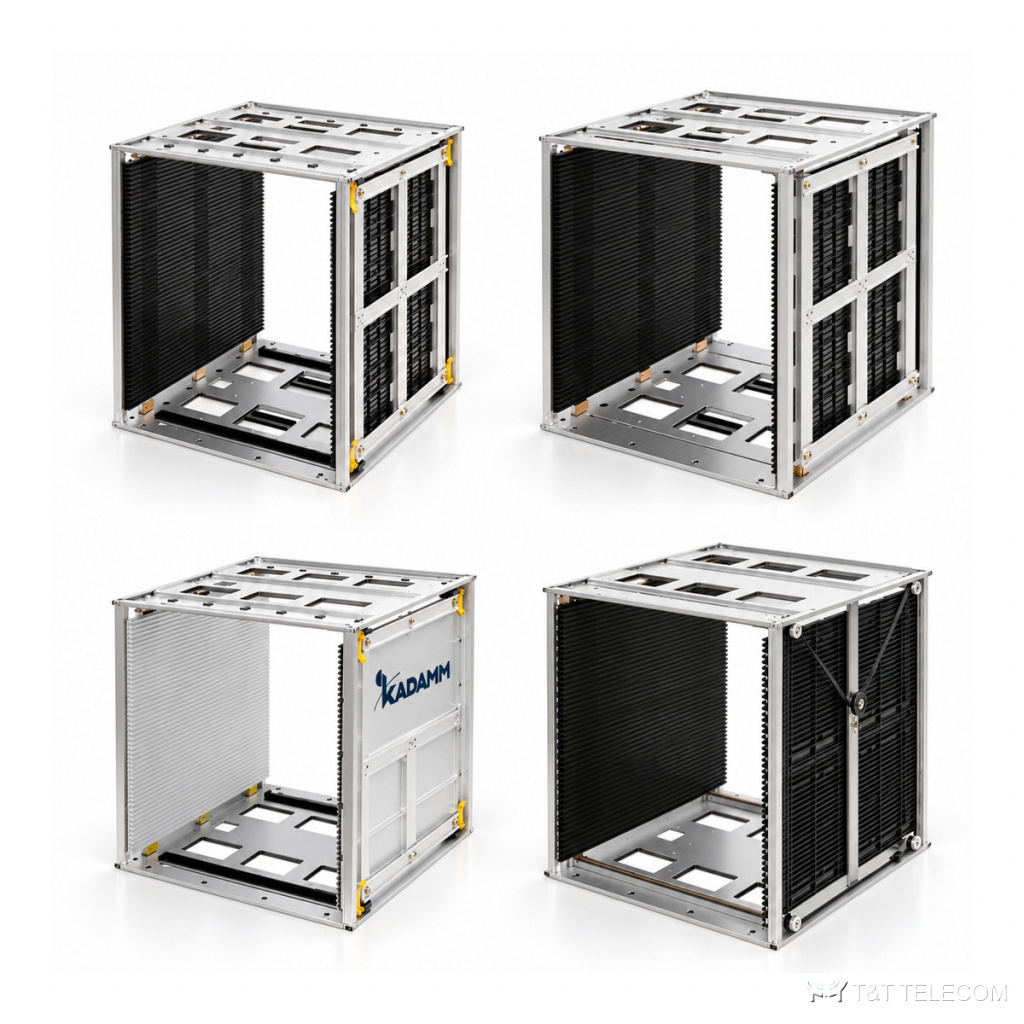

Магазин для печатных плат KADAMM МПП-535Ш, серия из 4 исполнений. МПП-535Ш хранит и подаёт печатные платы на SMT-линии, защищая их от статики и механических повреждений.
Как устроен МПП-535Ш
Магазин МПП-535Ш регулируется под ширину плат. Регулировка ширины МПП-535Ш: винтовая, зубчатая, односторонняя винтовая и др. Габарит у МПП-535Ш — 535×530×569 мм, 535×530×563 мм. Ширина платы МПП-535Ш: 535×(50–460) мм, 535×(0–460) мм. Паз: глубина / ширина / шаг МПП-535Ш: 3,5/5/10 мм, 3,5/5,0/10 мм, 3,5/7,5/10 мм и др. Боковые панели МПП-535Ш: пластиковые, 5 шт, алюминиевые, 5 шт, пластиковые, 2 шт. Основание у МПП-535Ш — оцинкованная сталь. Термостойкость МПП-535Ш: 80/120 °C, сушка, 80/120 °C, сушка — опция, 110 °C и др. Масса у МПП-535Ш — от 12,12 кг до 13,32 кг.
Область применения
- SMT-линии и монтаж плат — МПП-535Ш.
- Хранение и межоперационная транспортировка плат — МПП-535Ш.
Технические характеристики
| Параметр | KADAMM МПП-535Ш-В5 | KADAMM МПП-535Ш-З5 | KADAMM МПП-535Ш-З5-110 | KADAMM МПП-535Ш-З5-120 |
|---|---|---|---|---|
| Регулировка ширины | винтовая | зубчатая | ||
| Габарит | 535×530×569 мм | |||
| Ширина платы | 535×(50–460) мм | |||
| Паз: глубина / ширина / шаг | 3,5/5/10 мм | 3,5/5,0/10 мм | ||
| Боковые панели | пластиковые, 5 шт. | |||
| Основание | оцинкованная сталь | |||
| Термостойкость | 80/120 °C, сушка | 80/120 °C, сушка — опция | 110 °C | 120 °C |
| Масса | 12,12 кг | 12,24 кг | ||
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
| Параметр | KADAMM МПП-535Ш-З5-200 | KADAMM МПП-535Ш-ЗА | KADAMM МПП-535Ш-О2 | KADAMM МПП-535Ш-Р2 |
|---|---|---|---|---|
| Регулировка ширины | зубчатая | односторонняя винтовая | ременная | |
| Габарит | 535×530×569 мм | 535×530×563 мм | ||
| Ширина платы | 535×(50–460) мм | 535×(0–460) мм | ||
| Паз: глубина / ширина / шаг | 3,5/5,0/10 мм | 3,5/7,5/10 мм | 4/5/10 мм | |
| Боковые панели | пластиковые, 5 шт. | алюминиевые, 5 шт. | пластиковые, 2 шт. | |
| Основание | оцинкованная сталь | |||
| Термостойкость | 200 °C | 300 °C | 80/120 °C | |
| Масса | 14,19 кг | 13,44 кг | 11,7 кг | 13,32 кг |
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
На что смотреть при выборе
- Размер МПП-535Ш — по габаритам плат и загрузчику линии.
- Шаг пазов МПП-535Ш — по толщине плат с компонентами.
Поставка и документы
KADAMM МПП-535Ш поставляем с документацией: техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации — по запросу. Поможем выбрать исполнение и комплектацию.
Вопросы и ответы
Подойдёт ли МПП-535Ш к моему загрузчику?
Проверьте внешние размеры МПП-535Ш по таблице и паспорт загрузчика.
Регулировка ширины у МПП-535Ш — какое значение?
Регулировка ширины у МПП-535Ш — винтовая, зубчатая, односторонняя винтовая и др; полные данные по исполнениям — в таблице.
Какие исполнения есть у МПП-535Ш?
Все исполнения МПП-535Ш с параметрами — в таблице характеристик; подберём нужное по вашим условиям.
