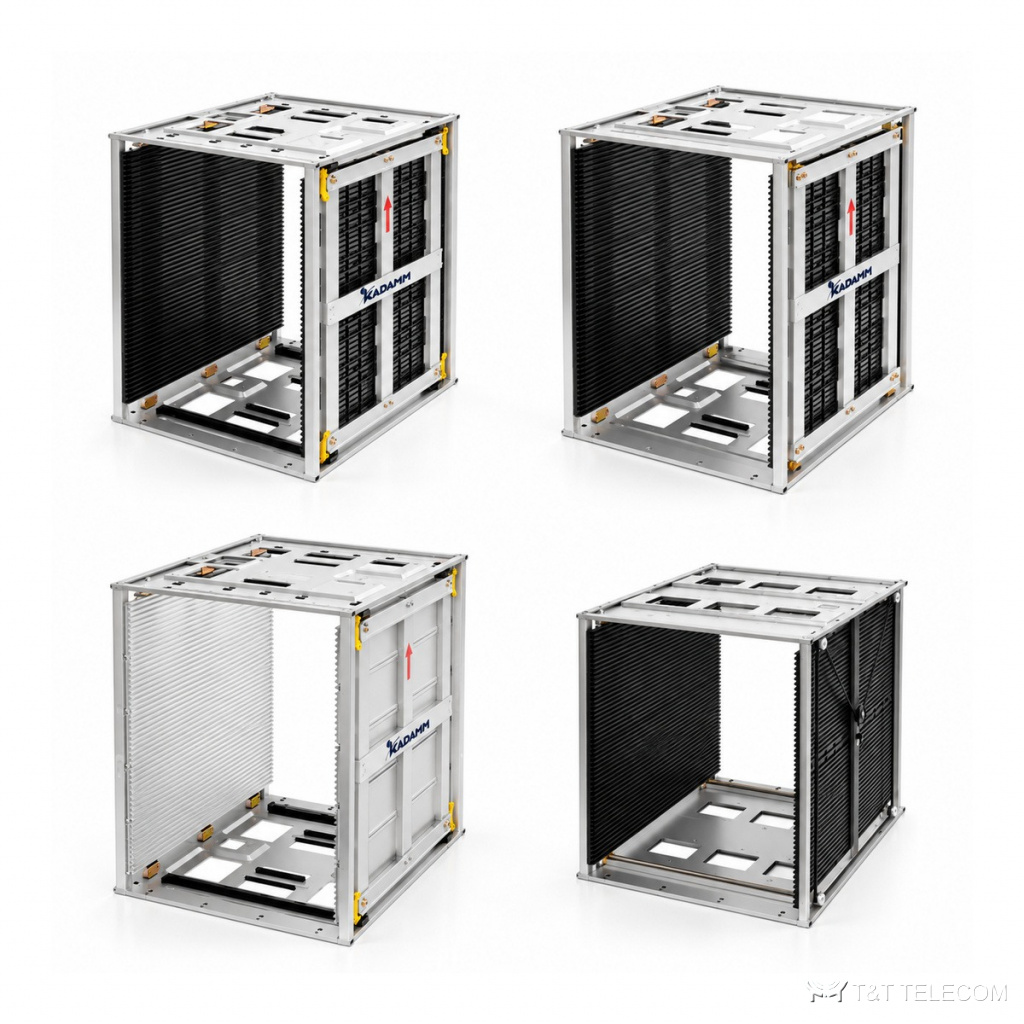

Магазин для печатных плат KADAMM МПП-535, серия из 4 исполнений. Магазин МПП-535 регулируется под ширину плат.
Особенности МПП-535
МПП-535 хранит и подаёт печатные платы на SMT-линии, защищая их от статики и механических повреждений. Регулировка ширины у МПП-535 — винтовая, зубчатая, односторонняя винтовая и др. Габарит у МПП-535 — 535×460×569 мм, 535×460×563 мм. Ширина платы МПП-535: 535×(50–390) мм, 535×(0–390) мм. Паз: глубина / ширина / шаг у МПП-535 — 3,5/7,5/10 мм, 3,5/5/10 мм, 3,5/5,0/10 мм и др. Боковые панели у МПП-535 — пластиковые, 5 шт, алюминиевые, 5 шт, пластиковые, 2 шт. Основание у МПП-535 — оцинкованная сталь. Термостойкость у МПП-535 — 80/120 °C, сушка, 80/120 °C, сушка — опция, 110 °C и др. Масса МПП-535: от 9,9 кг до 12,55 кг.
Область применения
- SMT-линии и монтаж плат — МПП-535.
- Хранение и межоперационная транспортировка плат — МПП-535.
Технические характеристики
| Параметр | KADAMM МПП-535-В5 | KADAMM МПП-535-З5 | KADAMM МПП-535-З5-110 | KADAMM МПП-535-З5-120 |
|---|---|---|---|---|
| Регулировка ширины | винтовая | зубчатая | ||
| Габарит | 535×460×569 мм | |||
| Ширина платы | 535×(50–390) мм | |||
| Паз: глубина / ширина / шаг | 3,5/7,5/10 мм | 3,5/5/10 мм | 3,5/5,0/10 мм | |
| Боковые панели | пластиковые, 5 шт. | |||
| Основание | оцинкованная сталь | |||
| Термостойкость | 80/120 °C, сушка | 80/120 °C, сушка — опция | 110 °C | 120 °C |
| Масса | 9,9 кг | 10,27 кг | ||
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
| Параметр | KADAMM МПП-535-З5-200 | KADAMM МПП-535-ЗА | KADAMM МПП-535-О2 | KADAMM МПП-535-Р2 |
|---|---|---|---|---|
| Регулировка ширины | зубчатая | односторонняя винтовая | ременная | |
| Габарит | 535×460×569 мм | 535×460×563 мм | ||
| Ширина платы | 535×(50–390) мм | 535×(0–390) мм | ||
| Паз: глубина / ширина / шаг | 3,5/5,0/10 мм | 3,5/7,5/10 мм | 4/5/10 мм | |
| Боковые панели | пластиковые, 5 шт. | алюминиевые, 5 шт. | пластиковые, 2 шт. | |
| Основание | оцинкованная сталь | |||
| Термостойкость | 200 °C | 300 °C | 80/120 °C | |
| Масса | 10,22 кг | 11,46 кг | 10,6 кг | 12,55 кг |
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
На что смотреть при выборе
- Размер МПП-535 — по габаритам плат и загрузчику линии.
- Шаг пазов МПП-535 — по толщине плат с компонентами.
Поставка и документы
Поставляем KADAMM МПП-535 по России и подбираем исполнение под задачу объекта. Техническое описание и каталог направления KADAMM приложены к карточке; сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Подойдёт ли МПП-535 к моему загрузчику?
Проверьте внешние размеры МПП-535 по таблице и паспорт загрузчика.
Регулировка ширины у МПП-535 — какое значение?
Регулировка ширины у МПП-535 — винтовая, зубчатая, односторонняя винтовая и др; полные данные по исполнениям — в таблице.
Какие исполнения есть у МПП-535?
Все исполнения МПП-535 с параметрами — в таблице характеристик; подберём нужное по вашим условиям.
