Магазин для печатных плат SMT KADAMM МПП-460 — 460×400×563 мм

Магазин для печатных плат SMT KADAMM МПП-460 — 460×400×563 мм
Антистатические магазины для печатных плат
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM «Магазины для печатных плат SMT»KADAMM МПП-460 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

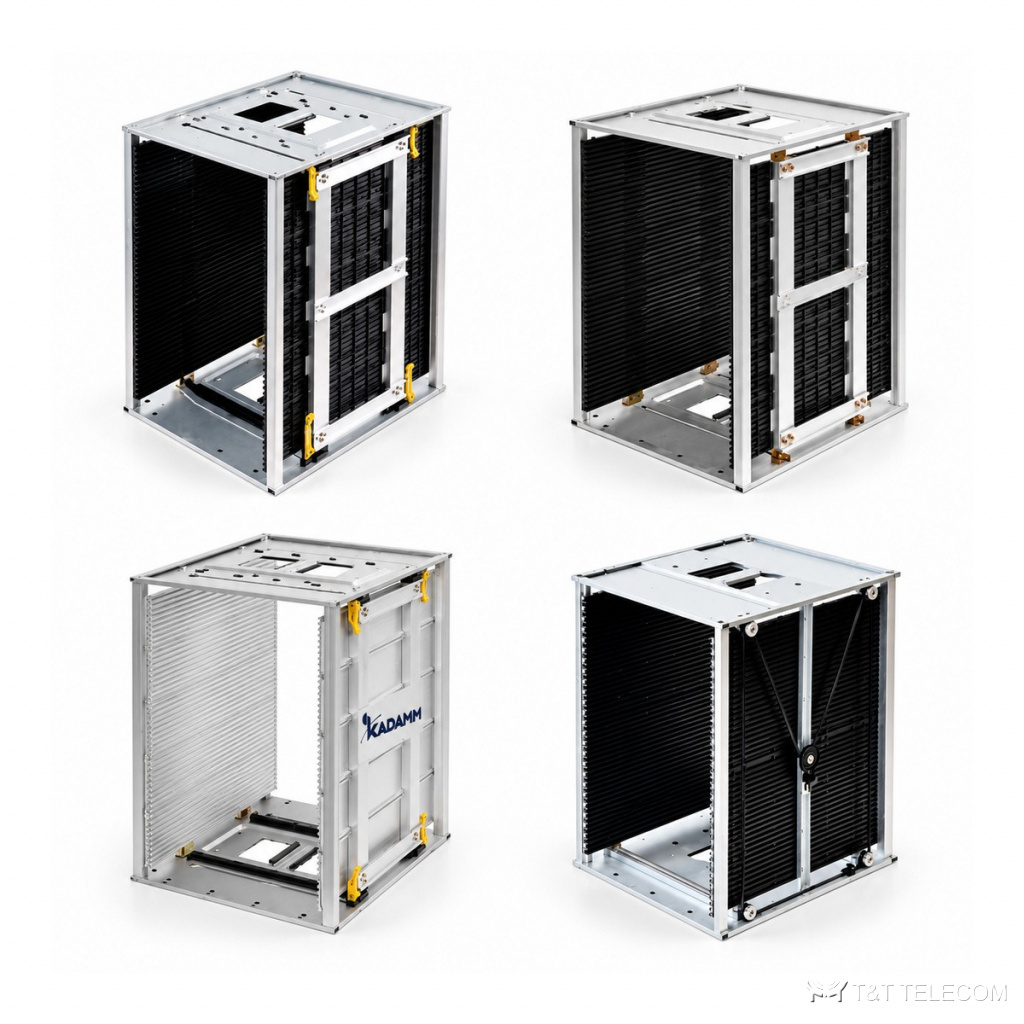

Магазин для печатных плат KADAMM МПП-460, серия из 4 исполнений. Магазин МПП-460 регулируется под ширину плат.

Как устроен МПП-460

МПП-460 хранит и подаёт печатные платы на SMT-линии, защищая их от статики и механических повреждений. Регулировка ширины у МПП-460 — винтовая, зубчатая, односторонняя винтовая и др. Габарит МПП-460: 460×400×563 мм. Ширина платы МПП-460: 460×(50–330) мм, 460×(0–330) мм. Паз: глубина / ширина / шаг у МПП-460 — 3,5/5/10 мм, 4/5/10 мм, 3,5/5/10 мм и др. Боковые панели МПП-460: пластиковые, 5 шт, алюминиевые, 5 шт, пластиковые, 2 шт. Основание у МПП-460 — оцинкованная сталь. Термостойкость у МПП-460 — 80/120 °C, сушка, 80/120 °C, сушка — опция, 110 °C и др. Масса у МПП-460 — от 7,46 кг до 11,12 кг.

Где применяют

  • SMT-линии и монтаж плат — МПП-460.
  • Хранение и межоперационная транспортировка плат — МПП-460.

Технические характеристики

ПараметрKADAMM МПП-460-В5KADAMM МПП-460-В5ГKADAMM МПП-460-З5KADAMM МПП-460-З5-110
Регулировка ширинывинтоваязубчатая
Габарит460×400×563 мм
Ширина платы460×(50–330) мм
Паз: глубина / ширина / шаг3,5/5/10 мм4/5/10 мм3,5/5/10 мм3,5/5,0/10 мм
Боковые панелипластиковые, 5 шт.
Основаниеоцинкованная сталь
Термостойкость80/120 °C, сушка80/120 °C, сушка — опция110 °C
Масса7,46 кг7,68 кг
Сопротивление1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение)
ПараметрKADAMM МПП-460-З5-120KADAMM МПП-460-З5ГKADAMM МПП-460-З5Г-110KADAMM МПП-460-З5Г-120
Регулировка ширинызубчатая
Габарит460×400×563 мм
Ширина платы460×(50–330) мм
Паз: глубина / ширина / шаг3,5/5,0/10 мм4/5/10 мм4,0/5,0/10 мм
Боковые панелипластиковые, 5 шт.
Основаниеоцинкованная сталь
Термостойкость120 °C80/120 °C, сушка — опция110 °C120 °C
Масса7,68 кг
Сопротивление1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение)
ПараметрKADAMM МПП-460-З5Г-200KADAMM МПП-460-ЗАKADAMM МПП-460-ЗА2KADAMM МПП-460-О2
Регулировка ширинызубчатаяодносторонняя винтовая
Габарит460×400×563 мм
Ширина платы460×(50–330) мм
Паз: глубина / ширина / шаг3,5/5,0/10 мм3,5/7,5/10 мм4/5/10 мм
Боковые панелипластиковые, 5 шт.алюминиевые, 5 шт.пластиковые, 2 шт.
Основаниеоцинкованная сталь
Термостойкость200 °C300 °C80/120 °C
Масса9,30 кг9,8 кг10,36 кг9,8 кг
Сопротивление1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение)
ПараметрKADAMM МПП-460-Р2
Регулировка шириныременная
Габарит460×400×563 мм
Ширина платы460×(0–330) мм
Паз: глубина / ширина / шаг4/5/10 мм
Боковые панелипластиковые, 2 шт.
Основаниеоцинкованная сталь
Термостойкость80/120 °C
Масса11,12 кг
Сопротивление1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение)

На что смотреть при выборе

  • Размер МПП-460 — по габаритам плат и загрузчику линии.
  • Шаг пазов МПП-460 — по толщине плат с компонентами.

Поставка и документы

KADAMM МПП-460 поставляем с документацией: техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации — по запросу. Поможем выбрать исполнение и комплектацию.

Вопросы и ответы

Подойдёт ли МПП-460 к моему загрузчику?
Проверьте внешние размеры МПП-460 по таблице и паспорт загрузчика.

Регулировка ширины у МПП-460 — какое значение?
Регулировка ширины у МПП-460 — винтовая, зубчатая, односторонняя винтовая и др; полные данные по исполнениям — в таблице.

Какие исполнения есть у МПП-460?
Все исполнения МПП-460 с параметрами — в таблице характеристик; подберём нужное по вашим условиям.
