Магазин для печатных плат SMT KADAMM МПП-400 — 400×320×563 мм
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

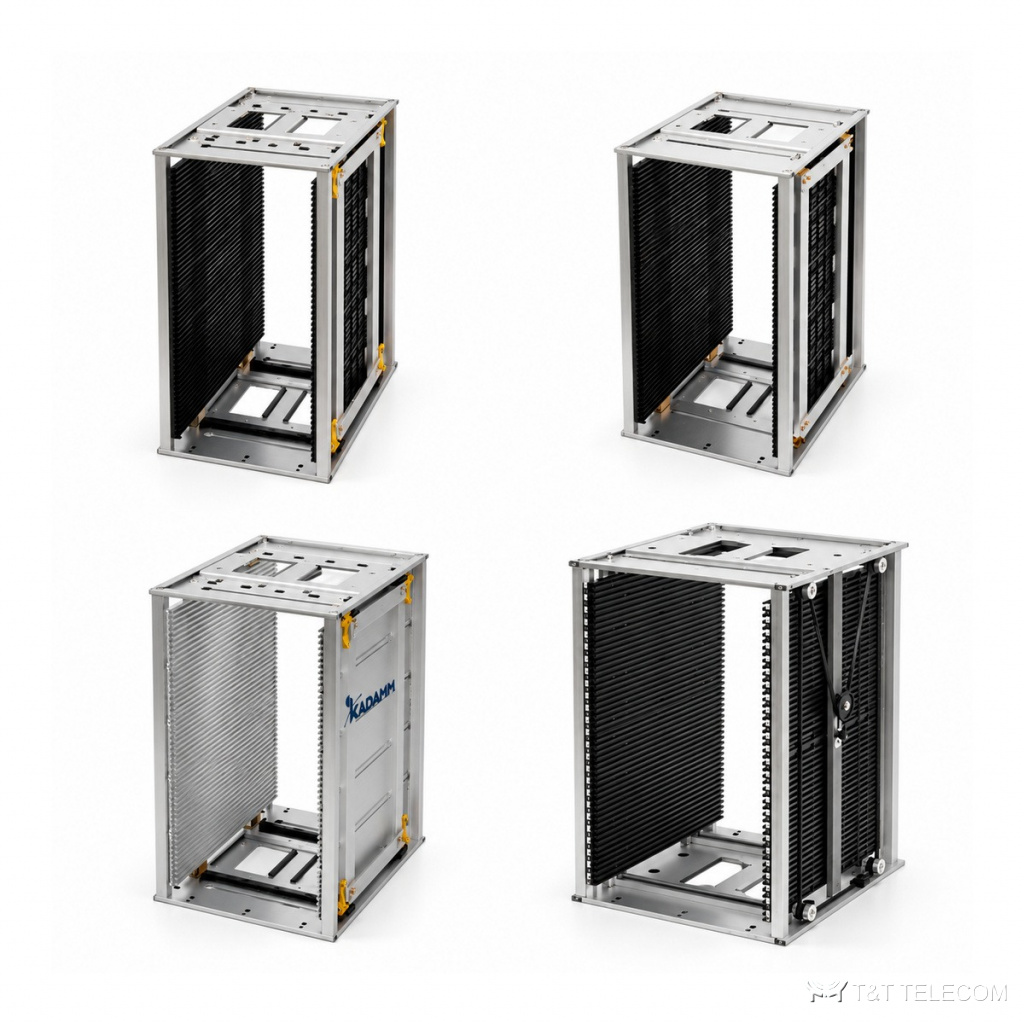

Магазин для печатных плат KADAMM МПП-400, серия из 4 исполнений. МПП-400 хранит и подаёт печатные платы на SMT-линии, защищая их от статики и механических повреждений.
Назначение и устройство
Магазин МПП-400 регулируется под ширину плат. Регулировка ширины МПП-400: винтовая, зубчатая, односторонняя винтовая и др. Габарит МПП-400: 400×320×563 мм. Ширина платы у МПП-400 — 400×(50–250) мм, 400×(0–250) мм. Паз: глубина / ширина / шаг МПП-400: 3,5/5/10 мм, 3,5/5,0/10 мм, 3,5/7,5/10 мм и др. Боковые панели у МПП-400 — пластиковые, 5 шт, алюминиевые, 5 шт, пластиковые, 2 шт. Основание МПП-400: оцинкованная сталь. Термостойкость МПП-400: 80/120 °C, сушка, 80/120 °C, сушка — опция, 110 °C и др. Масса МПП-400: от 6,7 кг до 8,95 кг.
Область применения
- SMT-линии и монтаж плат — МПП-400.
- Хранение и межоперационная транспортировка плат — МПП-400.
Технические характеристики
| Параметр | KADAMM МПП-400-В5 | KADAMM МПП-400-З5 | KADAMM МПП-400-З5-110 | KADAMM МПП-400-З5-120 |
|---|---|---|---|---|
| Регулировка ширины | винтовая | зубчатая | ||
| Габарит | 400×320×563 мм | |||
| Ширина платы | 400×(50–250) мм | |||
| Паз: глубина / ширина / шаг | 3,5/5/10 мм | 3,5/5,0/10 мм | ||
| Боковые панели | пластиковые, 5 шт. | |||
| Основание | оцинкованная сталь | |||
| Термостойкость | 80/120 °C, сушка | 80/120 °C, сушка — опция | 110 °C | 120 °C |
| Масса | 6,7 кг | 6,9 кг | 6,90 кг | |
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
| Параметр | KADAMM МПП-400-З5-200 | KADAMM МПП-400-ЗА | KADAMM МПП-400-О2 | KADAMM МПП-400-Р2 |
|---|---|---|---|---|
| Регулировка ширины | зубчатая | односторонняя винтовая | ременная | |
| Габарит | 400×320×563 мм | |||
| Ширина платы | 400×(50–250) мм | 400×(0–250) мм | ||
| Паз: глубина / ширина / шаг | 3,5/5,0/10 мм | 3,5/7,5/10 мм | 4/5/10 мм | |
| Боковые панели | пластиковые, 5 шт. | алюминиевые, 5 шт. | пластиковые, 2 шт. | |
| Основание | оцинкованная сталь | |||
| Термостойкость | 200 °C | 300 °C | 80/120 °C | |
| Масса | 7,10 кг | 9,16 кг | 7,22 кг | 8,95 кг |
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
Как подобрать
- Размер МПП-400 — по габаритам плат и загрузчику линии.
- Шаг пазов МПП-400 — по толщине плат с компонентами.
Поставка и документы
KADAMM МПП-400 поставляем с документацией: техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации — по запросу. Поможем выбрать исполнение и комплектацию.
Вопросы и ответы
Подойдёт ли МПП-400 к моему загрузчику?
Проверьте внешние размеры МПП-400 по таблице и паспорт загрузчика.
Регулировка ширины у МПП-400 — какое значение?
Регулировка ширины у МПП-400 — винтовая, зубчатая, односторонняя винтовая и др; полные данные по исполнениям — в таблице.
Какие исполнения есть у МПП-400?
Все исполнения МПП-400 с параметрами — в таблице характеристик; подберём нужное по вашим условиям.
- KADAMM МПП-400 — техническое описание 106.67 КБ
- Каталог KADAMM «Магазины для печатных плат SMT» 645.54 КБ
