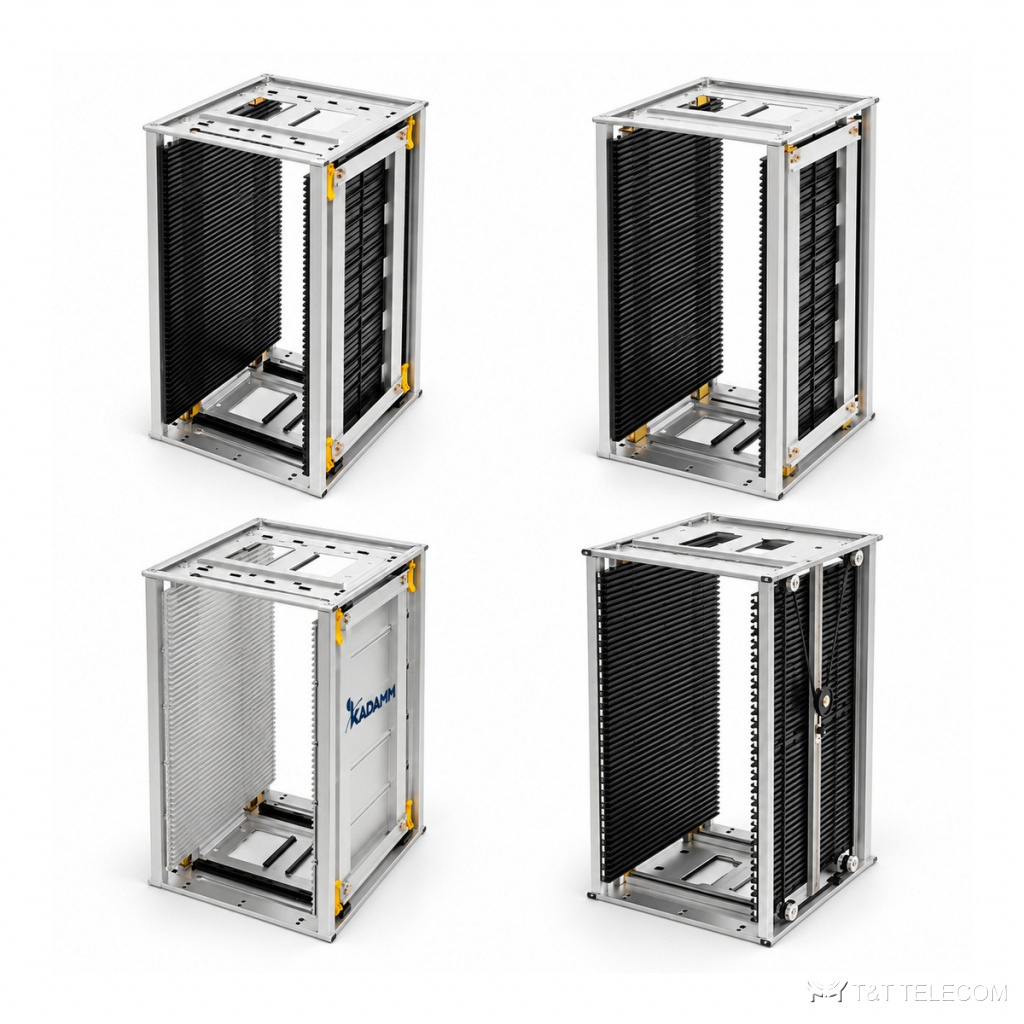

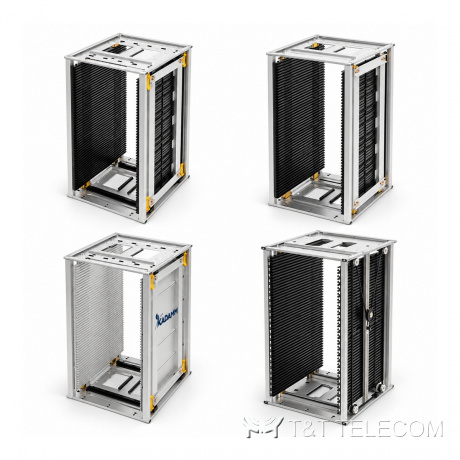

Магазин для печатных плат SMT KADAMM МПП-355 — 355×320×563 мм
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МПП-355 — магазин для печатных плат, серия из 4 исполнений. МПП-355 хранит и подаёт печатные платы на SMT-линии, защищая их от статики и механических повреждений.
Особенности МПП-355
Магазин МПП-355 регулируется под ширину плат. Регулировка ширины у МПП-355 — винтовая, зубчатая, односторонняя винтовая и др. Габарит МПП-355: 355×320×563 мм. Ширина платы у МПП-355 — 355×(50–250) мм, 355×(0–250) мм. Паз: глубина / ширина / шаг у МПП-355 — 3,5/5/10 мм, 3,5/5,0/10 мм, 3,5/7,5/10 мм и др. Боковые панели у МПП-355 — пластиковые, 5 шт, алюминиевые, 5 шт, цельная боковина и др. Основание у МПП-355 — оцинкованная сталь. Термостойкость МПП-355: 80/120 °C, сушка, 80/120 °C, сушка — опция, 110 °C и др. Масса МПП-355: от 5,5 кг до 8,2 кг.
Где применяют
- SMT-линии и монтаж плат — МПП-355.
- Хранение и межоперационная транспортировка плат — МПП-355.
Технические характеристики
| Параметр | KADAMM МПП-355-В5 | KADAMM МПП-355-З5 | KADAMM МПП-355-З5-110 | KADAMM МПП-355-З5-120 |
|---|---|---|---|---|
| Регулировка ширины | винтовая | зубчатая | ||
| Габарит | 355×320×563 мм | |||
| Ширина платы | 355×(50–250) мм | |||
| Паз: глубина / ширина / шаг | 3,5/5/10 мм | 3,5/5,0/10 мм | ||
| Боковые панели | пластиковые, 5 шт. | |||
| Основание | оцинкованная сталь | |||
| Термостойкость | 80/120 °C, сушка | 80/120 °C, сушка — опция | 110 °C | 120 °C |
| Масса | 5,5 кг | 5,7 кг | 5,70 кг | |
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
| Параметр | KADAMM МПП-355-З5-200 | KADAMM МПП-355-ЗА | KADAMM МПП-355-ЗЦ | KADAMM МПП-355-О2 |
|---|---|---|---|---|
| Регулировка ширины | зубчатая | односторонняя винтовая | ||
| Габарит | 355×320×563 мм | |||
| Ширина платы | 355×(50–250) мм | |||
| Паз: глубина / ширина / шаг | 3,5/5,0/10 мм | 3,5/7,5/10 мм | 4/6,5/10 мм | 4/5/10 мм |
| Боковые панели | пластиковые, 5 шт. | алюминиевые, 5 шт. | цельная боковина | пластиковые, 2 шт. |
| Основание | оцинкованная сталь | |||
| Термостойкость | 200 °C | 300 °C | 80 °C | 80/120 °C |
| Масса | 6,70 кг | 7,43 кг | 6,78 кг | 6,6 кг |
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
| Параметр | KADAMM МПП-355-Р2 |
|---|---|
| Регулировка ширины | ременная |
| Габарит | 355×320×563 мм |
| Ширина платы | 355×(0–250) мм |
| Паз: глубина / ширина / шаг | 4/5/10 мм |
| Боковые панели | пластиковые, 2 шт. |
| Основание | оцинкованная сталь |
| Термостойкость | 80/120 °C |
| Масса | 8,2 кг |
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) |
Подбор под задачу
- Размер МПП-355 — по габаритам плат и загрузчику линии.
- Шаг пазов МПП-355 — по толщине плат с компонентами.
Поставка и документы
Поставляем KADAMM МПП-355 по России и подбираем исполнение под задачу объекта. Техническое описание и каталог направления KADAMM приложены к карточке; сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Подойдёт ли МПП-355 к моему загрузчику?
Проверьте внешние размеры МПП-355 по таблице и паспорт загрузчика.
Регулировка ширины у МПП-355 — какое значение?
Регулировка ширины у МПП-355 — винтовая, зубчатая, односторонняя винтовая и др; полные данные по исполнениям — в таблице.
Какие исполнения есть у МПП-355?
Все исполнения МПП-355 с параметрами — в таблице характеристик; подберём нужное по вашим условиям.
