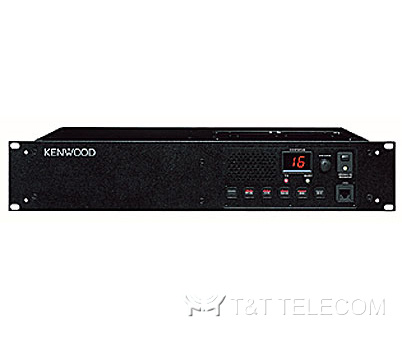

Kenwood TKR 751E Ретранслятор
Аналоговые ретрансляторы
Вес, г9700
ПроизводительKenwood
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Kenwood TKR-751E — аналоговый VHF-ретранслятор низкой мощности, который также работает как базовая станция: диапазон 146-174 МГц, 16 полнодуплексных каналов, регулируемая выходная мощность от 1 до 25 Вт при 100% рабочем цикле. Выполнен в 19-дюймовом форм-факторе, имеет флеш-память с возможностью обновления ПО.
Назначение и применение
Ретранслятор для конвенциональных и транкинговых (MPT) сетей VHF-диапазона, расширения зоны покрытия и организации стационарной базовой станции.
Особенности
- Режимы «Ретранслятор» и «База», полнодуплексная работа
- Простое и приоритетное сканирование
- 5-Tone (мультиформат: EEA, ZVEI, CCIR, ZVEI-2, EIA, Kenwood), QT (CTCSS) / DQT, DTMF, MPT Trunking
- 5-тоновое / DTMF управление по радиоканалу, функция Repeater Open/Close
- Селективный и статусный вызов, функция аварийного вызова, PTT ID
- Подача сигнала CW ID — программируемый ID-код ретранслятора, CW-сообщение до 8 x 32 символов
- Внешнее управление через разъём D-SUB (DB-25)
- Резервирование питания с переходом и сигнализацией
- LED-дисплей, программируемые кнопки, встроенный динамик
- Таймер непрерывной передачи, компандер, электронный серийный номер Kenwood ESN, пароль
- Программирование и настройка с ПК под Windows, комментарии при программировании
- Прочное шасси, возможность подключения дополнительных модулей
Технические характеристики
| Параметр | Значение |
|---|---|
| Частотный диапазон | 146-174 МГц |
| Количество каналов | 16 |
| Ширина канала | широкий 25 кГц, средний 20 кГц, узкий 12,5 кГц |
| Напряжение питания | 13,2 В DC ± 15% |
| Диапазон рабочих температур | от -30 до +60 °C |
| Сопротивление антенны | 50 Ом |
| Стабильность частоты | ± 2 ppm (от -30 до +60 °C) |
| Шаг синтезатора | 5,0 / 6,25 кГц |
| Потребляемый ток | ожидание 0,3 А; приём 1,2 А; передача/приём ≤ 8 А |
| Режим работы | приём 100%, передача 100% |
| Режим удержания несущей | для «Off» — 10 с |
| CW ID | программируемый ID-код ретранслятора |
| CW-сообщение | 8 x 32 символа max |
| Тестовый тон | программируемая частота |
| Стандарты 5-Tone | EEA, ZVEI, CCIR, ZVEI-2, EIA, Kenwood |
| Вид модуляции | FM |
| Габариты (Ш x В x Г) | 483 x 88 x 340 мм |
| Вес (нетто) | 9,7 кг |
| Приёмник | |
| Чувствительность (EN 20 дБ SINAD) | 0,45 мкВ |
| Селективность | 85 дБ при 25 кГц; 82 дБ при 20 кГц; 77 дБ при 12,5 кГц |
| Интермодуляция | 72 дБ |
| Избирательность | 90 дБ |
| Мощность аудиовыхода | 4 Вт при искажениях менее 5% |
| Супергетеродин с двойным преобразованием | да |
| Передатчик | |
| Выходная мощность | от 1 до 25 Вт |
| Девиация (по исходнику — «переключаемая полоса приёмника») | ± 5 кГц при 25 кГц; ± 4 кГц при 20 кГц; ± 2,5 кГц при 12,5 кГц |
| Внеполосные излучения (EN) | -36 дБм ≤ 1 ГГц; -30 дБм > 1 ГГц |
| Искажения | менее 3% |
| Сопротивление микрофона | 600 Ом |
| Ширина канала, кГц | Широкий: 25 кГц Средний: 20 кГц Узкий: 12.5 кГц |
|---|---|
| Напряжение питания, В | 13.2 V DC ± 15% |
| Диапазон рабочих температур, °С | От -30 °C до + 60 °C |
| Сопротивление антенны - 50 Ом | да |
| Стaбильноcть чaстоты, ppm | ± 2 ppm (от -30 °C до + 60 °C) |
| Шаг синтезатора | 5.0 кГц/6.25 кГц |
| Потребляемый ток, А | Ожидание: 0.3 A Прием: 1.2 A Передача/Прием: ≤ 8 A |
| Режим работы | Прием: 100% Передача: 100% |
| Режим удержания несущей | Для "Off" - 10 сек |
| CW ID | Программируемый ID код репитера |
