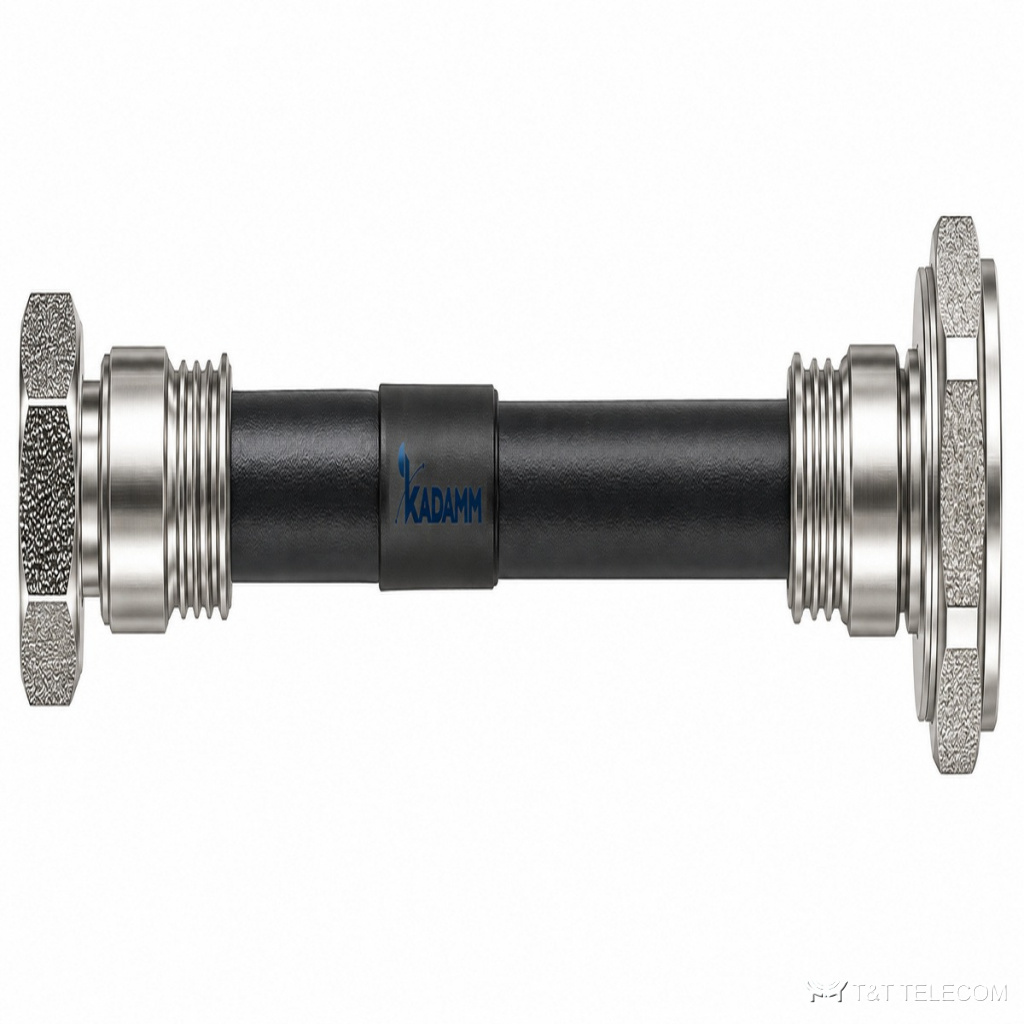

Кабельные сборки (джамперы) KADAMM ДЖ-NEX10 — сборки NEX10 – 4.3-10 (кабель 1/2″, 3/8″ и 1/4″)
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДЖ-NEX10 — джамперы NEX10 – 4.3-10 на кабеле 1/2, 3/8 или 1/4 дюйма для подключения компактных RRU и антенн с разъёмами NEX10. Частота DC–6 ГГц, КСВН от 1,10 до 1,30 по полосам, PIM3 до −158 дБн на 900 МГц. Длина — по заказу, IP67.
Устройство и принцип работы
ДЖ-NEX10 передаёт сигнал от оборудования к антенне; затухание растёт с частотой и длиной, поэтому сечение выбирают по длине трассы и диапазону. Пассивная интермодуляция ДЖ-NEX10 — не более −160 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери.
Где применяют
- Сайты 5G с RRU, у которых разъёмы NEX10.
- Переход с NEX10 на тракт 4.3-10.
- Плотный монтаж, где важны малые разъёмы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Рабочая частота | DC–6 ГГц — по исполнению |
| КСВН | по исполнению, см. таблицу |
| Вносимые потери | по формуле исполнения, L — длина сборки, м |
| PIM3 (2 × 43 дБм) | по исполнению, см. таблицу |
| Электрическая прочность изоляции | 1000–2500 В переменного тока, 1 мин — по исполнению |
| Сопротивление изоляции | ≥5000 МОм |
Исполнения
| Артикул | Разъёмы | Кабель | Длина | Частота | КСВН | Вносимые потери | PIM3 | Защита |
|---|---|---|---|---|---|---|---|---|
| ДЖ-12С-NEX10M/43M-L | NEX10 вилка – 4.3-10 вилка | 1/2″ супергибкий | по заказу | DC–6 ГГц | ≤1,20 (DC–4,2 ГГц), ≤1,25 (4,2–5 ГГц), ≤1,30 (5–6 ГГц) | ≤0,2301·L + 0,24 дБ | ≤−158 дБн на 900 МГц | IP67 |
| ДЖ-12С-NEX10M/43M-L-Г | NEX10 вилка – 4.3-10 вилка, колпаки | 1/2″ супергибкий | по заказу | DC–6 ГГц | ≤1,10 (DC–3 ГГц), ≤1,15 (3–4,2 ГГц), ≤1,20 (4,2–6 ГГц) | ≤0,207·L + 0,2 дБ (3 ГГц), ≤0,251·L + 0,2 (4,2 ГГц), ≤0,311·L + 0,2 (6 ГГц) | ≤−160 дБн на 900 МГц | IP68 |
| ДЖ-14С-NEX10M/43M-L-Г | NEX10 вилка – 4.3-10 вилка, колпаки | 1/4″ супергибкий | по заказу | DC–6 ГГц | ≤1,10 (DC–3 ГГц), ≤1,15 (3–4,2 ГГц), ≤1,20 (4,2–6 ГГц) | ≤0,358·L + 0,2 дБ (3 ГГц), ≤0,432·L + 0,2 (4,2 ГГц), ≤0,534·L + 0,2 (6 ГГц) | ≤−160 дБн на 900 МГц | IP68 |
| ДЖ-38-43M/NEX10M-L | 4.3-10 вилка – NEX10 вилка | 3/8″ супергибкий | по заказу | DC–6 ГГц | ≤1,10 (DC–3 ГГц), ≤1,15 (3–4,2 ГГц), ≤1,20 (4,2–6 ГГц) | ≤0,2709·L + 0,2 дБ (DC–3 ГГц), ≤0,3286·L + 0,2 (3–4,2 ГГц), ≤0,4032·L + 0,2 (4,2–6 ГГц) | ≤−160 дБн на 900 МГц | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Кабель | 1/2″ супергибкий; 1/4″ супергибкий; 3/8″ супергибкий |
| Оболочка | полиэтилен чёрный |
| Защита разъёмов | у исполнений «-Г» — колпаки из силикона; степень защиты — в таблице |
| Рабочая температура | −45…+85 °C; ДЖ-38-43M/NEX10M-L — −40…+85 °C |
| Длина | по заказу (L в артикуле — длина, м) |
Как подобрать ДЖ-NEX10
- Толщина кабеля — в артикуле: 12С — 1/2 дюйма, 38 — 3/8, 14 — 1/4.
- Исполнения «-Г» с колпаками — с лучшим КСВН.
- Длина L — в артикуле.
- Если на ДЖ-NEX10 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −160 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ДЖ-NEX10 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −160 дБн?
Чем ниже это значение у ДЖ-NEX10, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
