Кабельные сборки (джамперы) KADAMM ДЖ-N — сборки N на тонком кабеле (RG223, 8D-FB)

Name: Кабельные сборки (джамперы) KADAMM ДЖ-N — сборки N на тонком кабеле (RG223, 8D-FB)
Brand: KADAMM
SKU: KADAMM ДЖ-N

Фидерные кабельные сборки

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM ДЖ-N — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

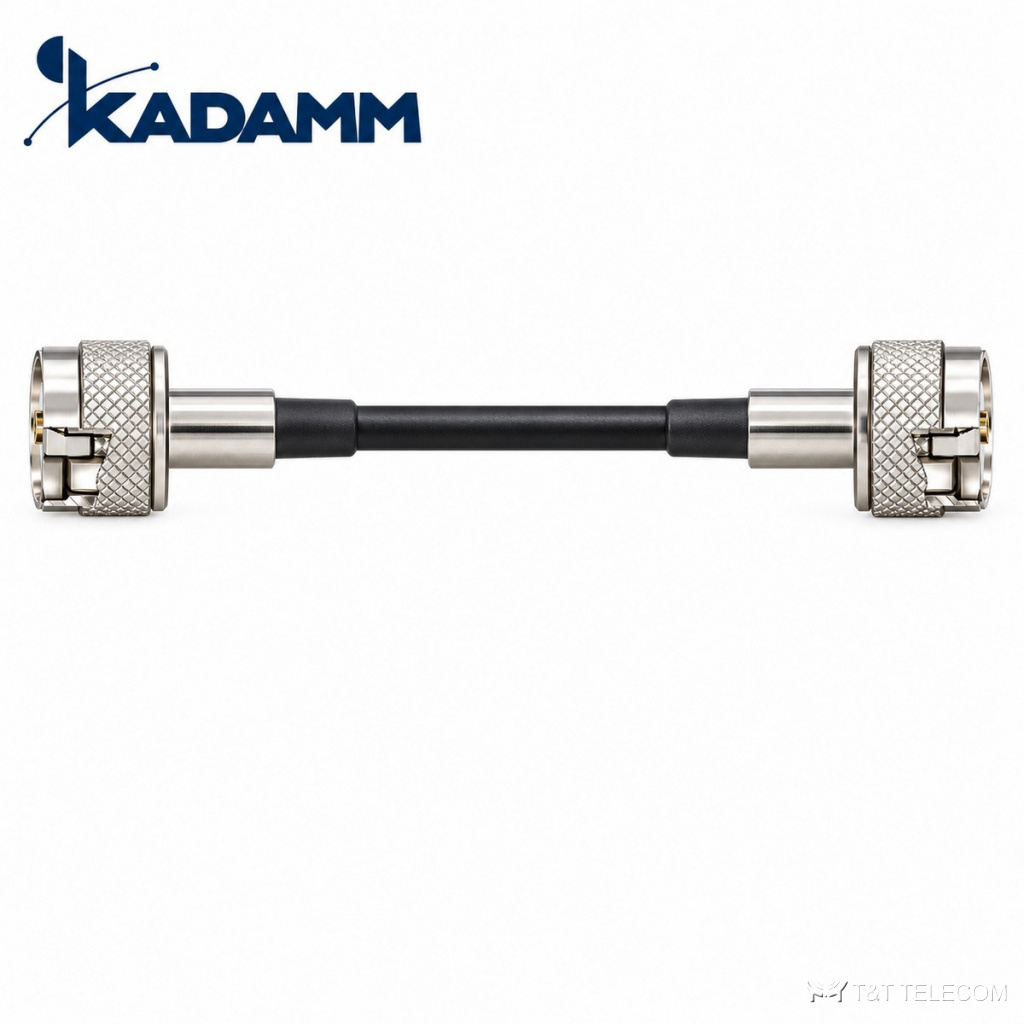

KADAMM ДЖ-N — джамперы с разъёмами N на тонком кабеле RG223 или 8D-FB: N вилка – N вилка или N вилка – N розетка. Частота DC–3 ГГц, КСВН 1,15 у RG223 и 1,25 у 8D-FB, защита IP67. Длина — по заказу.

Принцип работы и конструкция

ДЖ-N передаёт сигнал от оборудования к антенне; затухание растёт с частотой и длиной, поэтому сечение выбирают по длине трассы и диапазону. Конструкция ДЖ-N: работает при −45…+85 °C.

Где применяют

Перемычки между репитерами, усилителями и антеннами с разъёмами N.
Подключение оборудования в шкафах и на стенах.
Малые системы покрытия.

Технические характеристики

Параметр	Значение
Волновое сопротивление	50 Ом
Рабочая частота	DC–3 ГГц — по исполнению
КСВН	по исполнению, см. таблицу
Вносимые потери	по формуле исполнения, L — длина сборки, м
PIM3 (2 × 43 дБм)	по исполнению, см. таблицу
Электрическая прочность изоляции	1000–2500 В переменного тока, 1 мин — по исполнению
Сопротивление изоляции	≥5000 МОм

Исполнения

Артикул	Разъёмы	Кабель	Длина	Частота	КСВН	Вносимые потери	PIM3	Защита
ДЖ-RG223-NM/NM-L	N вилка – N вилка	RG223	по заказу	DC–3 ГГц	≤1,15 (DC–3 ГГц)	≤0,27·L + 1,0 дБ на 3 ГГц	не нормируется	IP67
ДЖ-8D-NM/NF-L	N вилка – N розетка	8D-FB	по заказу	DC–3 ГГц	≤1,25 (DC–3 ГГц)	≤0,3·L + 0,3 дБ на 2,5 ГГц	не нормируется	IP67

Механика и условия эксплуатации

Параметр	Значение
Кабель	8D-FB; RG223
Оболочка	полиэтилен чёрный
Защита разъёмов	у исполнений «-Г» — колпаки из силикона; степень защиты — в таблице
Рабочая температура	−45…+85 °C
Длина	по заказу (L в артикуле — длина, м)

Как подобрать ДЖ-N

RG223 — тоньше и гибче, 8D-FB — с меньшими потерями на длинных участках.
Потери считают по формуле из таблицы.
Интермодуляция для этих сборок не нормируется.

Поставка

Подберём исполнение KADAMM ДЖ-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
