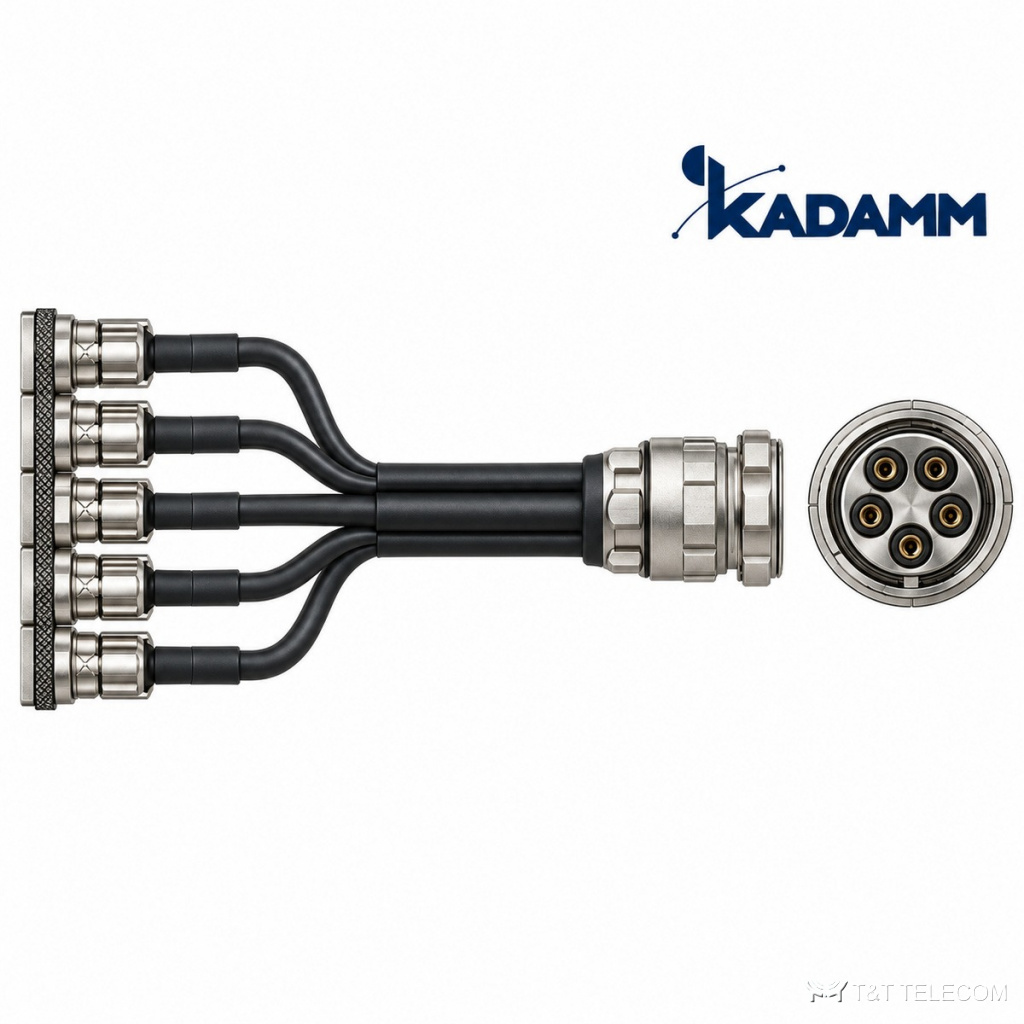

KADAMM ДЖ-14С-MQ5F — кластерные джамперы на пять кабелей 1/4 дюйма с розеткой MQ5: для антенн с пятью портами в одном кластерном разъёме. На втором конце — пять разъёмов 4.3-10 (вилка или розетка) или ответный MQ5. Частота DC–6 ГГц, КСВН до 1,20 до 4,2 ГГц. Длина — по заказу.
Как устроена ДЖ-14С-MQ5F
ДЖ-14С-MQ5F передаёт сигнал от оборудования к антенне; затухание растёт с частотой и длиной, поэтому сечение выбирают по длине трассы и диапазону. Пассивная интермодуляция ДЖ-14С-MQ5F — не более −155 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери.
Где применяют
- Многодиапазонные антенны с кластерным разъёмом MQ5.
- Сайты, где нужно быстро подключить пять трактов одним разъёмом.
- Сети 4G / 5G с несколькими RRU.
Технические характеристики
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Рабочая частота | DC–6 ГГц — по исполнению |
| КСВН | по исполнению, см. таблицу |
| Вносимые потери | по формуле исполнения, L — длина сборки, м |
| PIM3 (2 × 43 дБм) | по исполнению, см. таблицу |
| Электрическая прочность изоляции | 1000–2500 В переменного тока, 1 мин — по исполнению |
| Сопротивление изоляции | ≥5000 МОм |
Исполнения
| Артикул | Разъёмы | Кабель | Длина | Частота | КСВН | Вносимые потери | PIM3 | Защита |
|---|---|---|---|---|---|---|---|---|
| ДЖ-14С-MQ5F/43M-L | MQ5 розетка – 5 × 4.3-10 вилка | 5 × 1/4″ супергибкий (кластер) | по заказу | DC–6 ГГц | ≤1,20 (DC–4,2 ГГц), ≤1,25 (4,2–5 ГГц), ≤1,30 (5–6 ГГц) | ≤0,35·L + 0,2 дБ (2,2–2,7 ГГц), ≤0,43·L + 0,2 (2,7–3,3), ≤0,53·L + 0,2 (3,3–4,2), ≤0,56·L + 0,2 (4,3–5 ГГц) | ≤−155 дБн на 900 МГц | IP67 |
| ДЖ-14С-MQ5F/43F-L | MQ5 розетка – 5 × 4.3-10 розетка | 5 × 1/4″ супергибкий (кластер) | по заказу | DC–6 ГГц | ≤1,20 (DC–4,2 ГГц), ≤1,25 (4,2–5 ГГц), ≤1,30 (5–6 ГГц) | ≤0,35·L + 0,2 дБ (2,2–2,7 ГГц), ≤0,43·L + 0,2 (2,7–3,3), ≤0,53·L + 0,2 (3,3–4,2), ≤0,56·L + 0,2 (4,3–5 ГГц) | ≤−155 дБн на 900 МГц | IP67 |
| ДЖ-14С-MQ5F/NEX10M-L | MQ5 розетка – 5 × NEX10 вилка | 5 × 1/4″ супергибкий (кластер) | по заказу | DC–6 ГГц | ≤1,20 (DC–4,2 ГГц), ≤1,25 (4,2–5 ГГц), ≤1,30 (5–6 ГГц) | ≤0,35·L + 0,2 дБ (2,2–2,7 ГГц), ≤0,43·L + 0,2 (2,7–3,3), ≤0,53·L + 0,2 (3,3–4,2), ≤0,56·L + 0,2 (4,3–5 ГГц) | ≤−155 дБн на 900 МГц | уточняйте у менеджера |
| ДЖ-14С-MQ5F/MQ5F-L | MQ5 розетка – MQ5 розетка | 5-жильный коаксиальный (5 кабелей) | 3 м (стандартная), другая — по заказу | DC–6 ГГц | ≤1,20 (DC–4,2 ГГц), ≤1,35 (4,2–6 ГГц) | ≤0,6·L + 0,2 дБ | ≤−155 дБн на 900 МГц | уточняйте у менеджера |
| ДЖ-14С-MQ5F/NF-L | MQ5 розетка – 5 × N розетка | 5 × 1/4″ супергибкий (кластер) | 1 м (стандартная), другая — по заказу | DC–6 ГГц | ≤1,20 (DC–4,2 ГГц), ≤1,25 (4,2–5 ГГц), ≤1,30 (5–6 ГГц) | ≤0,35·L + 0,2 дБ (2,2–2,7 ГГц), ≤0,43·L + 0,2 (2,7–3,3), ≤0,53·L + 0,2 (3,3–4,2), ≤0,56·L + 0,2 (4,3–5 ГГц) | ≤−155 дБн на 900 МГц | уточняйте у менеджера |
| ДЖ-14С-MQ5F/NM-L | MQ5 розетка – 5 × N вилка | 5 × 1/4″ супергибкий (кластер) | 3 м (стандартная), другая — по заказу | DC–6 ГГц | ≤1,20 (DC–4,2 ГГц), ≤1,25 (4,2–5 ГГц), ≤1,30 (5–6 ГГц) | ≤0,35·L + 0,2 дБ (2,2–2,7 ГГц), ≤0,43·L + 0,2 (2,7–3,3), ≤0,53·L + 0,2 (3,3–4,2), ≤0,56·L + 0,2 (4,3–5 ГГц) | ≤−155 дБн на 900 МГц | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Кабель | 5 × 1/4″ супергибкий (кластер); 5-жильный коаксиальный (5 кабелей) |
| Оболочка | полиэтилен чёрный |
| Защита разъёмов | у исполнений «-Г» — колпаки из силикона; степень защиты — в таблице |
| Рабочая температура | −45…+85 °C; ДЖ-14С-MQ5F/43F-L — −50…+85 °C; ДЖ-14С-MQ5F/MQ5F-L — −40…+85 °C |
| Длина | по заказу (L в артикуле — длина, м) |
Как подобрать ДЖ-14С-MQ5F
- Исполнения отличаются разъёмами второго конца — см. таблицу.
- Рабочая температура у исполнения 43F — от −50 °C.
- Длина указывается в артикуле.
- Если на ДЖ-14С-MQ5F работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ДЖ-14С-MQ5F под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −155 дБн?
Чем ниже это значение у ДЖ-14С-MQ5F, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
