Кабельные сборки (джамперы) KADAMM ДЖ-14С-MQ4F — кластерные сборки 4 × 1/4″ с розеткой MQ4

Name: Кабельные сборки (джамперы) KADAMM ДЖ-14С-MQ4F — кластерные сборки 4 × 1/4″ с розеткой MQ4
Brand: KADAMM
SKU: KADAMM ДЖ-14С-MQ4F

Фидерные кабельные сборки

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM ДЖ-14С-MQ4F — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

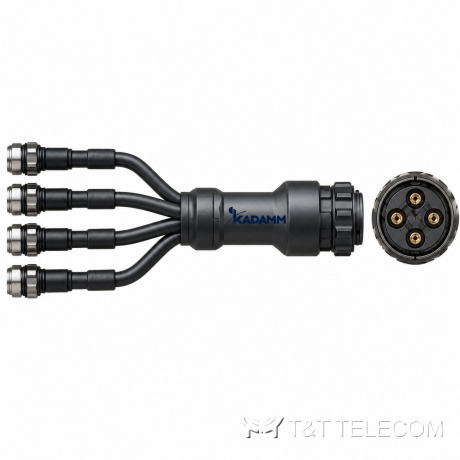

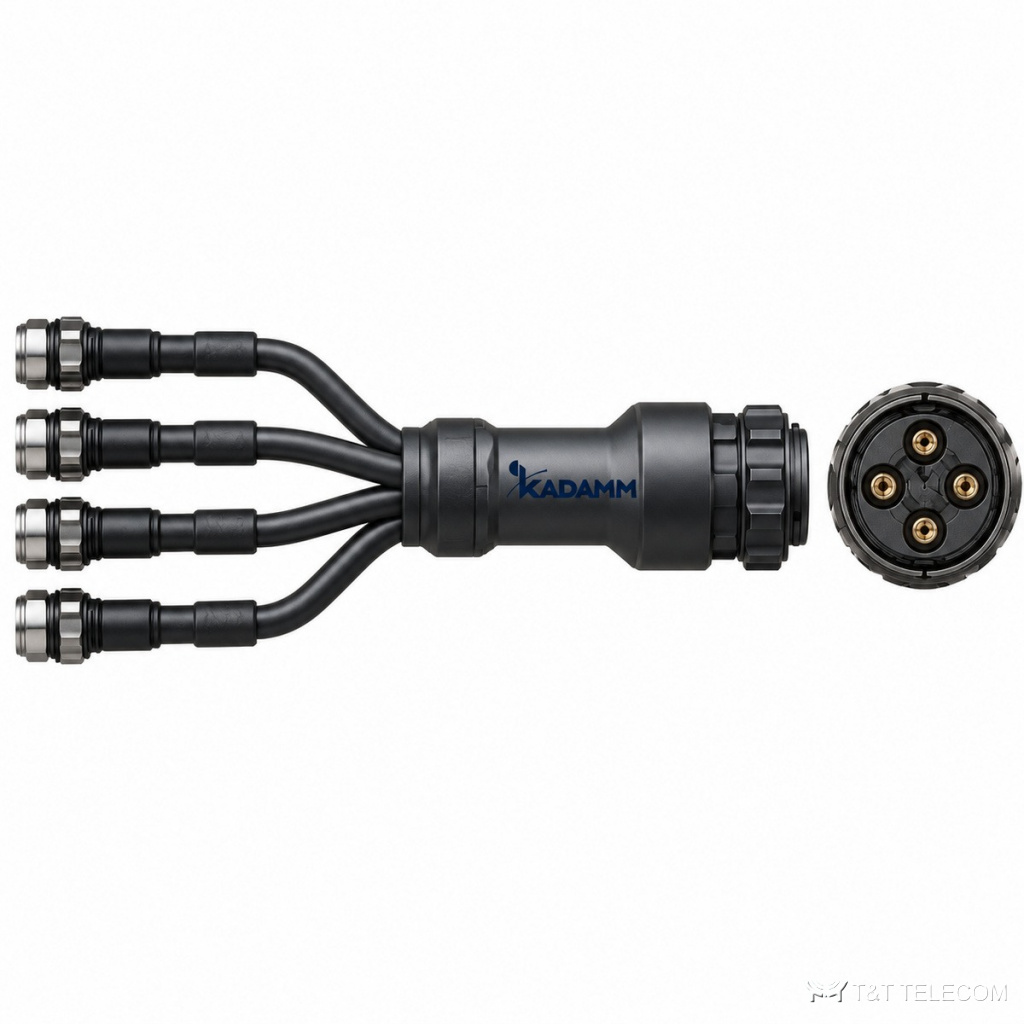

KADAMM ДЖ-14С-MQ4F — кластерные джамперы: четыре кабеля 1/4 дюйма с общей розеткой MQ4 на одном конце и четырьмя разъёмами 4.3-10, NEX10 или MQ4 на другом. Частота DC–6 ГГц, КСВН 1,20 до 4,2 ГГц и до 1,30 на 6 ГГц. Длина — по заказу.

Принцип работы и конструкция

ДЖ-14С-MQ4F передаёт сигнал от оборудования к антенне; затухание растёт с частотой и длиной, поэтому сечение выбирают по длине трассы и диапазону. Пассивная интермодуляция ДЖ-14С-MQ4F — не более −155 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери.

Где применяют

Подключение многопортовых антенн и RRU одним кластерным разъёмом.
Сайты 5G с MIMO 4 × 4.
Сокращение времени монтажа и числа разъёмов на мачте.

Технические характеристики

Параметр	Значение
Волновое сопротивление	50 Ом
Рабочая частота	DC–6 ГГц — по исполнению
КСВН	по исполнению, см. таблицу
Вносимые потери	по формуле исполнения, L — длина сборки, м
PIM3 (2 × 43 дБм)	по исполнению, см. таблицу
Электрическая прочность изоляции	1000–2500 В переменного тока, 1 мин — по исполнению
Сопротивление изоляции	≥5000 МОм

Исполнения

Артикул	Разъёмы	Кабель	Длина	Частота	КСВН	Вносимые потери	PIM3	Защита
ДЖ-14С-MQ4F/43M-L	MQ4 розетка – 4 × 4.3-10 вилка	4 × 1/4″ супергибкий (кластер)	по заказу	DC–6 ГГц	≤1,20 (DC–4,2 ГГц), ≤1,25 (4,2–5 ГГц), ≤1,30 (5–6 ГГц)	≤0,35·L + 0,2 дБ (2,2–2,7 ГГц), ≤0,43·L + 0,2 (2,7–3,3), ≤0,53·L + 0,2 (3,3–4,2), ≤0,56·L + 0,2 (4,3–5 ГГц)	≤−155 дБн на 900 МГц	IP67
ДЖ-14С-MQ4F/NEX10M-L	MQ4 розетка – 4 × NEX10 вилка	4 × 1/4″ супергибкий (кластер)	по заказу	DC–6 ГГц	≤1,20 (DC–4,2 ГГц), ≤1,25 (4,2–5 ГГц), ≤1,30 (5–6 ГГц)	≤0,35·L + 0,2 дБ (2,2–2,7 ГГц), ≤0,43·L + 0,2 (2,7–3,3), ≤0,53·L + 0,2 (3,3–4,2), ≤0,56·L + 0,2 (4,3–5 ГГц)	≤−155 дБн на 900 МГц	уточняйте у менеджера
ДЖ-14С-MQ4F/MQ4F-L	MQ4 розетка – MQ4 розетка	4-жильный коаксиальный (4 кабеля)	3 м (стандартная), другая — по заказу	DC–6 ГГц	≤1,20 (DC–4,2 ГГц), ≤1,35 (4,2–6 ГГц)	≤0,6·L + 0,2 дБ	≤−155 дБн на 900 МГц	уточняйте у менеджера
ДЖ-14С-MQ4F/NF-L	MQ4 розетка – 4 × N розетка	4 × 1/4″ супергибкий (кластер)	1 м (стандартная), другая — по заказу	DC–6 ГГц	≤1,20 (DC–4,2 ГГц), ≤1,25 (4,2–5 ГГц), ≤1,30 (5–6 ГГц)	≤0,35·L + 0,2 дБ (2,2–2,7 ГГц), ≤0,43·L + 0,2 (2,7–3,3), ≤0,53·L + 0,2 (3,3–4,2), ≤0,56·L + 0,2 (4,3–5 ГГц)	≤−155 дБн на 900 МГц	уточняйте у менеджера
ДЖ-14С-MQ4F/NM-L	MQ4 розетка – 4 × N вилка	4 × 1/4″ супергибкий (кластер)	3 м (стандартная), другая — по заказу	DC–6 ГГц	≤1,20 (DC–4,2 ГГц), ≤1,25 (4,2–5 ГГц), ≤1,30 (5–6 ГГц)	≤0,35·L + 0,2 дБ (2,2–2,7 ГГц), ≤0,43·L + 0,2 (2,7–3,3), ≤0,53·L + 0,2 (3,3–4,2), ≤0,56·L + 0,2 (4,3–5 ГГц)	≤−155 дБн на 900 МГц	уточняйте у менеджера

Механика и условия эксплуатации

Параметр	Значение
Кабель	4 × 1/4″ супергибкий (кластер); 4-жильный коаксиальный (4 кабеля)
Оболочка	полиэтилен чёрный
Защита разъёмов	у исполнений «-Г» — колпаки из силикона; степень защиты — в таблице
Рабочая температура	−45…+85 °C; ДЖ-14С-MQ4F/MQ4F-L — −40…+85 °C
Длина	по заказу (L в артикуле — длина, м)

Как подобрать ДЖ-14С-MQ4F

Тип разъёмов на втором конце — по исполнению в таблице.
Потери считают по формуле из таблицы для нужной длины и частоты.
Рабочая температура −45…+85 °C, у MQ4F/MQ4F — от −40 °C.
Если на ДЖ-14С-MQ4F работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн), иначе выигрыш теряется.

Поставка

Подберём исполнение KADAMM ДЖ-14С-MQ4F под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.

Вопросы и ответы

Что даёт интермодуляция не более −155 дБн?
Чем ниже это значение у ДЖ-14С-MQ4F, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.

← Назад в раздел
