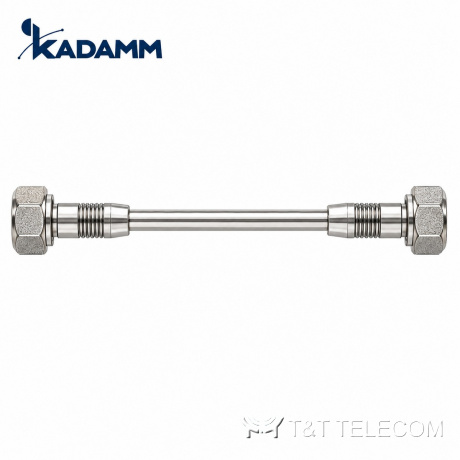

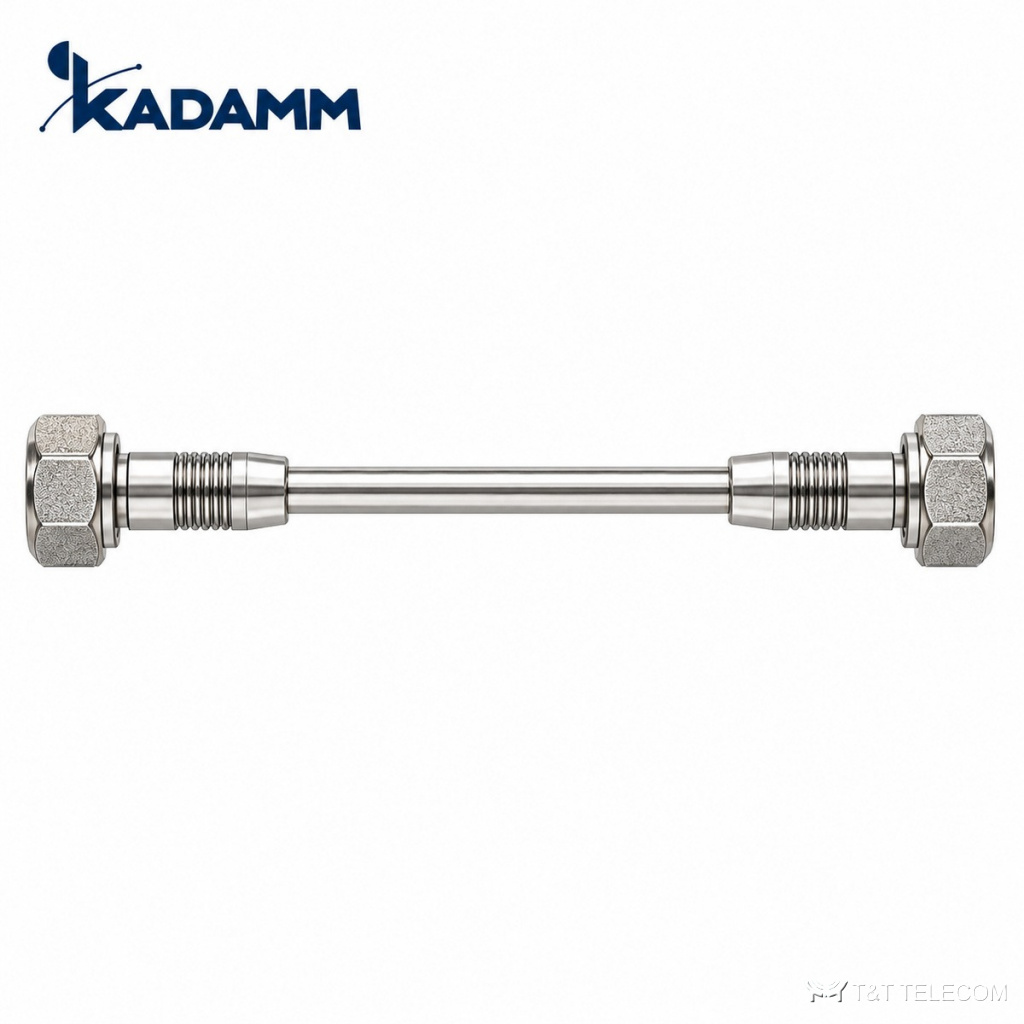

Кабельные сборки (джамперы) KADAMM ДЖ-14С-43 — сборки 1/4″ 4.3-10 – 4.3-10
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДЖ-14С-43 — джамперы на супергибком кабеле 1/4 дюйма с разъёмами 4.3-10 вилка – 4.3-10 вилка. Частота DC–3 ГГц, КСВН до 1,18, PIM3 до −155 дБн, потери не более 0,45·L + 0,3 дБ на 3 ГГц (L — длина в метрах). Длина — по заказу, защита IP67.
Принцип работы и конструкция
ДЖ-14С-43 передаёт сигнал от оборудования к антенне; затухание растёт с частотой и длиной, поэтому сечение выбирают по длине трассы и диапазону. Пассивная интермодуляция ДЖ-14С-43 — не более −155 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери.
Конструкция ДЖ-14С-43: работает при −45…+85 °C.
Где применяют
- Соединение RRU, комбайнеров и антенн на сайтах с разъёмами 4.3-10.
- Короткие перемычки в шкафах и на мачтах, где важна гибкость.
- Тракты с требованиями к низкой интермодуляции.
Технические характеристики
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Рабочая частота | DC–3 ГГц — по исполнению |
| КСВН | по исполнению, см. таблицу |
| Вносимые потери | по формуле исполнения, L — длина сборки, м |
| PIM3 (2 × 43 дБм) | по исполнению, см. таблицу |
| Электрическая прочность изоляции | 1000–2500 В переменного тока, 1 мин — по исполнению |
| Сопротивление изоляции | ≥5000 МОм |
Исполнения
| Артикул | Разъёмы | Кабель | Длина | Частота | КСВН | Вносимые потери | PIM3 | Защита |
|---|---|---|---|---|---|---|---|---|
| ДЖ-14С-43M/43M-L | 4.3-10 вилка – 4.3-10 вилка | 1/4″ супергибкий | по заказу | DC–3 ГГц | ≤1,18 (DC–3 ГГц) | ≤0,45·L + 0,3 дБ на 3 ГГц | ≤−155 дБн | IP67 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Кабель | 1/4″ супергибкий |
| Оболочка | полиэтилен чёрный |
| Защита разъёмов | у исполнений «-Г» — колпаки из силикона; степень защиты — в таблице |
| Рабочая температура | −45…+85 °C |
| Длина | по заказу (L в артикуле — длина, м) |
Как подобрать ДЖ-14С-43
- Длину указывают в артикуле: ДЖ-14С-43M/43M-L, где L — длина в метрах.
- Потери считают по формуле из таблицы для нужной длины.
- Исполнения «-Г» — с силиконовыми колпаками на разъёмах.
- Если на ДЖ-14С-43 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ДЖ-14С-43 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −155 дБн?
Чем ниже это значение у ДЖ-14С-43, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
