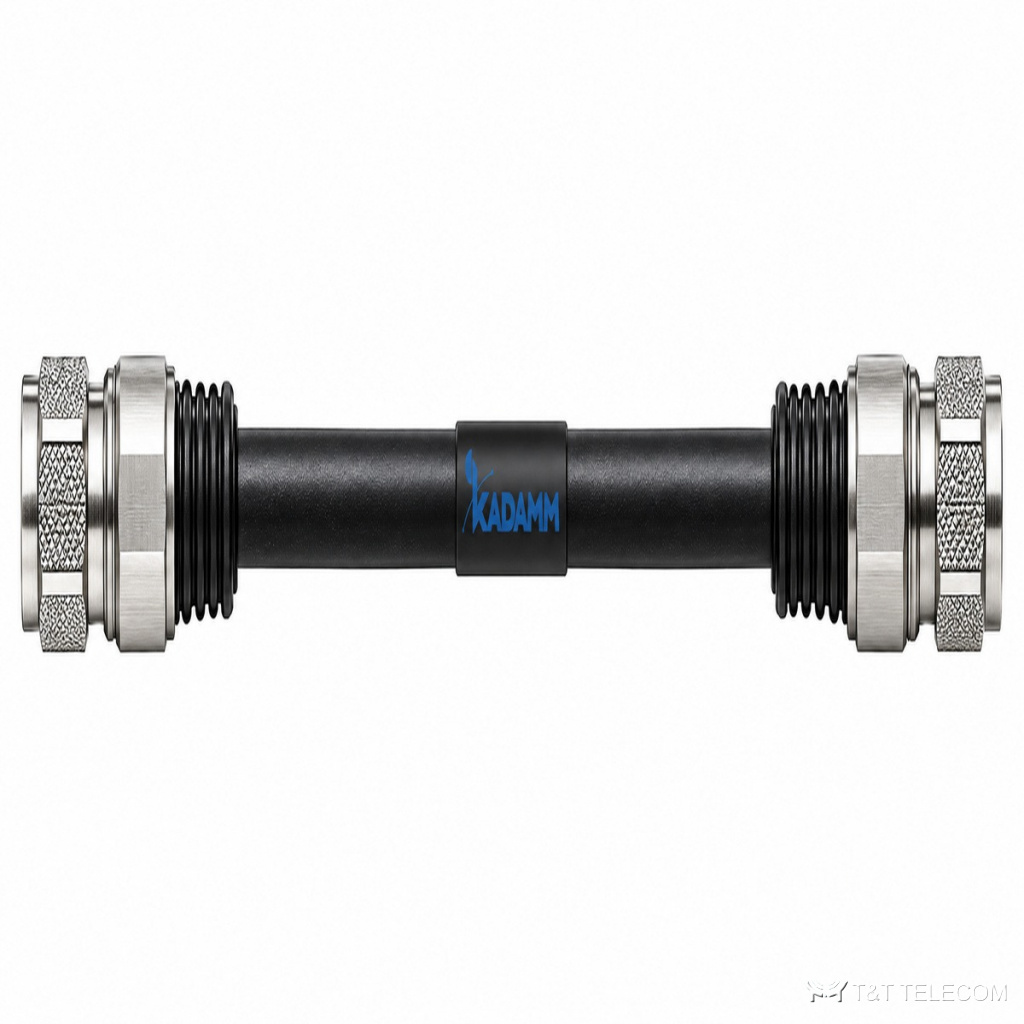

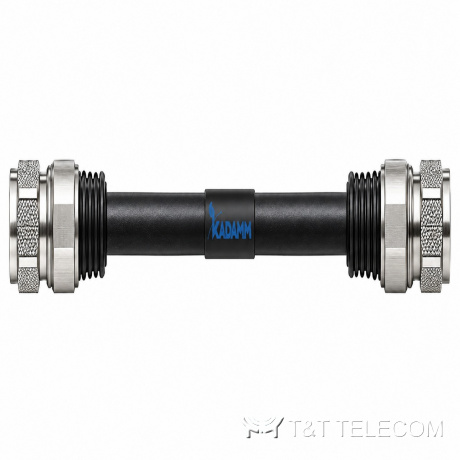

Кабельные сборки (джамперы) KADAMM ДЖ-12С-N — сборки 1/2″ с разъёмом N (N – N, N – 4.3-10, N – 7/16 DIN)
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДЖ-12С-N — джамперы 1/2 дюйма с разъёмом N на одном или обоих концах: N – N, N – 4.3-10, N – 7/16 DIN. Частота DC–3 или DC–6 ГГц, КСВН 1,15–1,25, PIM3 до −155 дБн, потери 0,23·L + 0,24 дБ. Длина — по заказу, IP67.
Устройство и принцип работы
ДЖ-12С-N передаёт сигнал от оборудования к антенне; затухание растёт с частотой и длиной, поэтому сечение выбирают по длине трассы и диапазону. Пассивная интермодуляция ДЖ-12С-N — не более −158 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери.
Конструкция ДЖ-12С-N: работает при −45…+85 °C.
Где применяют
- Подключение репитеров и усилителей с разъёмами N к фидерам.
- Переходы между трактами N и 4.3-10 / 7/16.
- Объекты, где оборудование разных поколений.
Технические характеристики
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Рабочая частота | DC–3 ГГц; DC–6 ГГц — по исполнению |
| КСВН | по исполнению, см. таблицу |
| Вносимые потери | по формуле исполнения, L — длина сборки, м |
| PIM3 (2 × 43 дБм) | по исполнению, см. таблицу |
| Электрическая прочность изоляции | 1000–2500 В переменного тока, 1 мин — по исполнению |
| Сопротивление изоляции | ≥5000 МОм |
Исполнения
| Артикул | Разъёмы | Кабель | Длина | Частота | КСВН | Вносимые потери | PIM3 | Защита |
|---|---|---|---|---|---|---|---|---|
| ДЖ-12С-NM/NM-L | N вилка – N вилка | 1/2″ супергибкий | по заказу | DC–3 ГГц | ≤1,15 (DC–3 ГГц) | ≤0,2301·L + 0,24 дБ | ≤−155 дБн | IP67 |
| ДЖ-12С-NM/NF-L | N вилка – N розетка | 1/2″ супергибкий | по заказу | DC–6 ГГц | ≤1,25 (DC–3 ГГц) | ≤0,2301·L + 0,24 дБ | ≤−155 дБн | IP67 |
| ДЖ-12С-43M/NM-L | 4.3-10 вилка – N вилка | 1/2″ супергибкий | по заказу | DC–6 ГГц | ≤1,15 (DC–3 ГГц) | ≤0,2301·L + 0,24 дБ | ≤−158 дБн | IP67 |
| ДЖ-12С-43M/NMR-L | 4.3-10 вилка – N вилка угловая | 1/2″ супергибкий | по заказу | DC–6 ГГц | ≤1,15 (DC–3 ГГц) | ≤0,2301·L + 0,24 дБ | ≤−158 дБн | IP67 |
| ДЖ-12С-716M/NM-L | 7/16 DIN вилка – N вилка | 1/2″ супергибкий | по заказу | DC–3 ГГц | ≤1,15 (DC–3 ГГц) | ≤0,2301·L + 0,24 дБ | ≤−155 дБн | IP67 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Кабель | 1/2″ супергибкий |
| Оболочка | полиэтилен чёрный |
| Защита разъёмов | у исполнений «-Г» — колпаки из силикона; степень защиты — в таблице |
| Рабочая температура | −45…+85 °C |
| Длина | по заказу (L в артикуле — длина, м) |
Как подобрать ДЖ-12С-N
- Сочетание разъёмов — по таблице исполнений.
- КСВН у вилки – розетки N — до 1,25.
- Длина L — в артикуле.
- Если на ДЖ-12С-N работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −158 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ДЖ-12С-N под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −158 дБн?
Чем ниже это значение у ДЖ-12С-N, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
