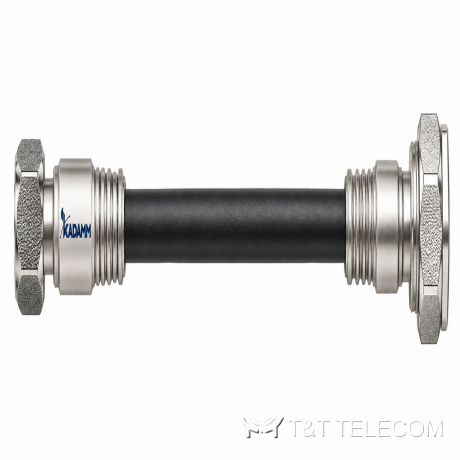

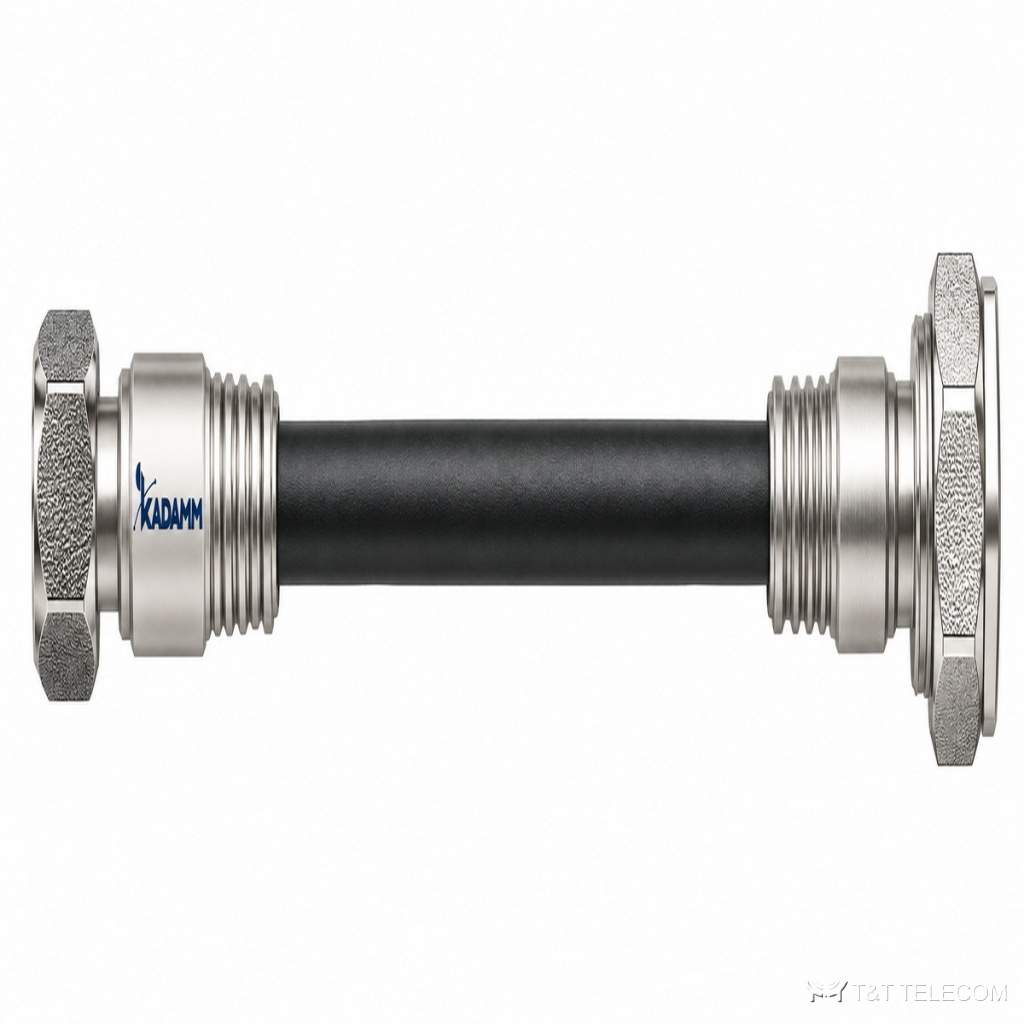

Кабельные сборки (джамперы) KADAMM ДЖ-12С-716/43 — сборки 1/2″ 7/16 DIN – 4.3-10 (прямые и угловые)
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДЖ-12С-716/43 — переходные джамперы 1/2 дюйма с разъёмами 7/16 DIN на одном конце и 4.3-10 на другом, прямые и угловые. Частота DC–3 ГГц (до 9 ГГц у части исполнений), КСВН до 1,15, PIM3 до −158 дБн. Длина — по заказу.
Устройство и принцип работы
ДЖ-12С-716/43 передаёт сигнал от оборудования к антенне; затухание растёт с частотой и длиной, поэтому сечение выбирают по длине трассы и диапазону. Пассивная интермодуляция ДЖ-12С-716/43 — не более −162 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери.
Конструкция ДЖ-12С-716/43: работает при −45…+85 °C.
Где применяют
- Подключение нового оборудования 4.3-10 к старым трактам 7/16 DIN.
- Модернизация сайтов без замены фидеров.
- Перемычки в шкафах и на мачтах.
Технические характеристики
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Рабочая частота | DC–3 ГГц; DC–9 ГГц — по исполнению |
| КСВН | по исполнению, см. таблицу |
| Вносимые потери | по формуле исполнения, L — длина сборки, м |
| PIM3 (2 × 43 дБм) | по исполнению, см. таблицу |
| Электрическая прочность изоляции | 1000–2500 В переменного тока, 1 мин — по исполнению |
| Сопротивление изоляции | ≥5000 МОм |
Исполнения
| Артикул | Разъёмы | Кабель | Длина | Частота | КСВН | Вносимые потери | PIM3 | Защита |
|---|---|---|---|---|---|---|---|---|
| ДЖ-12С-716M/43M-L | 7/16 DIN вилка – 4.3-10 вилка | 1/2″ супергибкий | по заказу | DC–3 ГГц | ≤1,15 (DC–3 ГГц) | ≤0,2301·L + 0,24 дБ | ≤−158 дБн | IP67 |
| ДЖ-12С-716M/43MR-L | 7/16 DIN вилка – 4.3-10 вилка угловая | 1/2″ супергибкий | по заказу | DC–3 ГГц | ≤1,15 (DC–3 ГГц) | ≤0,2301·L + 0,24 дБ | ≤−158 дБн | уточняйте у менеджера |
| ДЖ-12С-716MR/43M-L | 7/16 DIN вилка угловая – 4.3-10 вилка | 1/2″ супергибкий | по заказу | DC–3 ГГц | ≤1,20 (DC–3 ГГц) | ≤0,2301·L + 0,24 дБ | ≤−155 дБн на 900 МГц | уточняйте у менеджера |
| ДЖ-12С-716MR/43MR-L | 7/16 DIN вилка угловая – 4.3-10 вилка угловая | 1/2″ супергибкий | по заказу | DC–3 ГГц | ≤1,20 (DC–3 ГГц) | ≤0,2301·L + 0,24 дБ | ≤−155 дБн на 900 МГц | уточняйте у менеджера |
| ДЖ-12С-716F/43M-L | 7/16 DIN розетка – 4.3-10 вилка | 1/2″ супергибкий | по заказу | DC–3 ГГц | ≤1,15 (DC–3 ГГц) | ≤0,2301·L + 0,24 дБ | ≤−158 дБн | IP67 |
| ДЖ-12С-716M/43M-L-Г | 7/16 DIN вилка – 4.3-10 вилка, колпаки | 1/2″ супергибкий | по заказу | DC–3 ГГц | ≤1,15 (DC–3 ГГц) | ≤0,23·L + 0,2 дБ | ≤−155 дБн | IP67 |
| ДЖ-12С-716M/43M-6-Г | 7/16 DIN вилка – 4.3-10 вилка, колпаки | 1/2″ супергибкий | 6 | DC–9 ГГц | ≤1,10 (DC–2,2 ГГц), ≤1,15 (2,2–2,7 ГГц), ≤1,18 (2,7–3,8 ГГц) | ≤0,75 / 1,05 / 1,40 дБ на 900 / 1800 / 2600 МГц | ≤−162 дБн | IP68 |
| ДЖ-12С-716M/43M-10-Г | 7/16 DIN вилка – 4.3-10 вилка, колпаки | 1/2″ супергибкий | 10 | DC–9 ГГц | ≤1,10 (DC–2,2 ГГц), ≤1,15 (2,2–2,7 ГГц), ≤1,18 (2,7–3,8 ГГц) | ≤1,18 / 1,67 / 2,27 дБ на 900 / 1800 / 2600 МГц | ≤−162 дБн | IP68 |
| ДЖ-12С-716MR/43M-6-Г | 7/16 DIN вилка угловая – 4.3-10 вилка, колпаки | 1/2″ супергибкий | 6 | DC–9 ГГц | ≤1,10 (DC–2,2 ГГц), ≤1,15 (2,2–2,7 ГГц), ≤1,18 (2,7–3,8 ГГц) | ≤0,75 / 1,05 / 1,40 дБ на 900 / 1800 / 2600 МГц | ≤−162 дБн | IP68 |
| ДЖ-12С-716MR/43M-10-Г | 7/16 DIN вилка угловая – 4.3-10 вилка, колпаки | 1/2″ супергибкий | 10 | DC–9 ГГц | ≤1,10 (DC–2,2 ГГц), ≤1,15 (2,2–2,7 ГГц), ≤1,18 (2,7–3,8 ГГц) | ≤1,18 / 1,67 / 2,27 дБ на 900 / 1800 / 2600 МГц | ≤−162 дБн | IP68 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Кабель | 1/2″ супергибкий; 1/2″ супергибкий, Ø13,6 мм |
| Оболочка | полиэтилен чёрный |
| Защита разъёмов | у исполнений «-Г» — колпаки из силикона; степень защиты — в таблице |
| Рабочая температура | −45…+85 °C |
| Длина | по заказу (L в артикуле — длина, м) |
Как подобрать ДЖ-12С-716/43
- Пол разъёмов и угол — по артикулу.
- Потери — по формуле из таблицы.
- Защита у угловых исполнений уточняется.
- Если на ДЖ-12С-716/43 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −162 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ДЖ-12С-716/43 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −162 дБн?
Чем ниже это значение у ДЖ-12С-716/43, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
