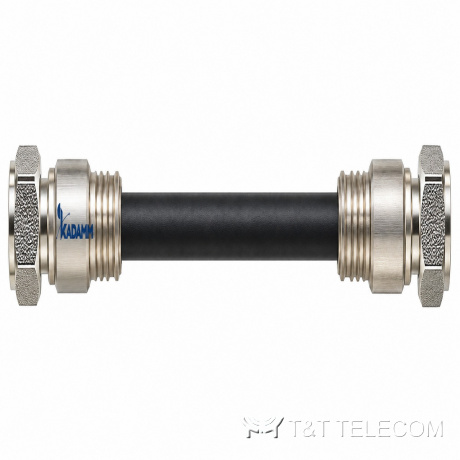

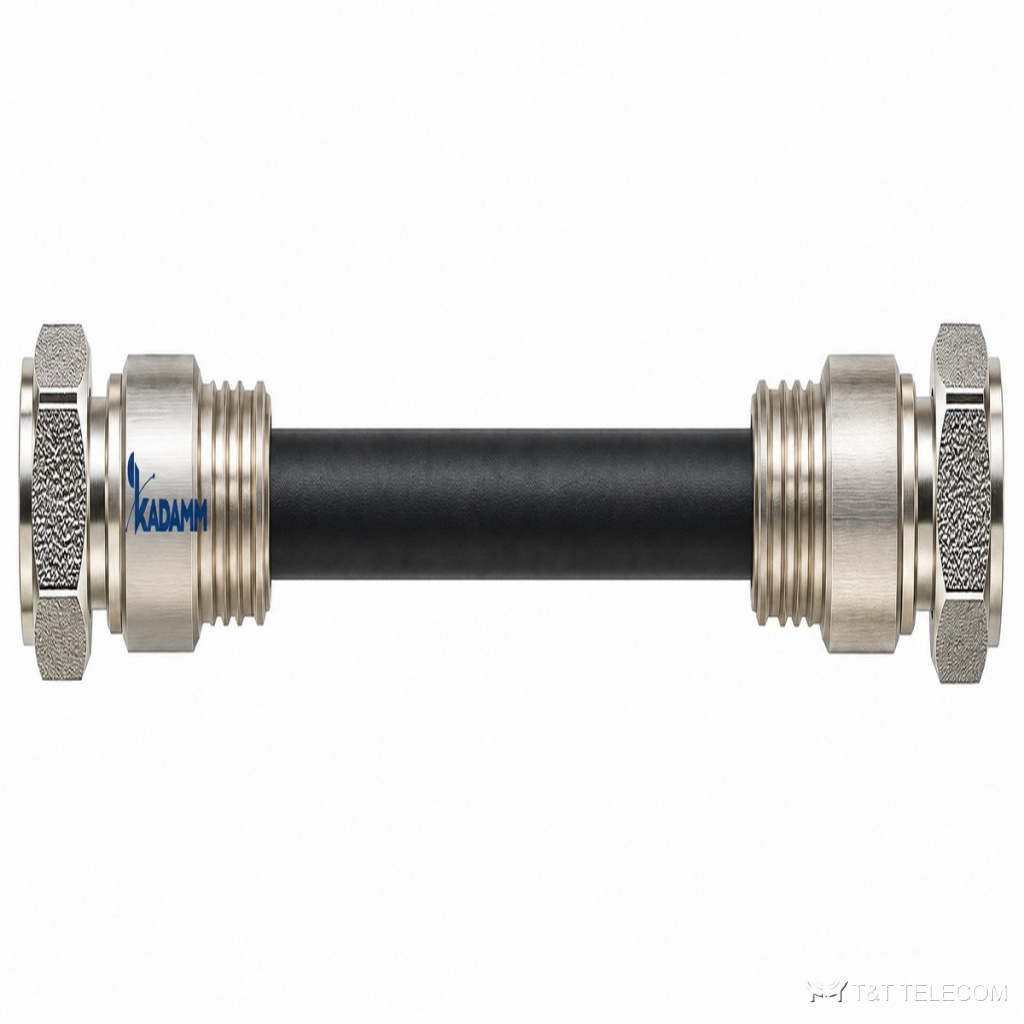

Кабельные сборки (джамперы) KADAMM ДЖ-12С-43 — сборки 1/2″ 4.3-10 – 4.3-10 (прямые и угловые)
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДЖ-12С-43 — джамперы на супергибком кабеле 1/2 дюйма с разъёмами 4.3-10: вилка – вилка, вилка – розетка, прямые и угловые. Частота DC–6 ГГц (у части исполнений — до 9 ГГц), КСВН до 1,15, PIM3 до −158 дБн, потери 0,23·L + 0,24 дБ. Длина — по заказу, IP67.
Принцип работы и конструкция
ДЖ-12С-43 передаёт сигнал от оборудования к антенне; затухание растёт с частотой и длиной, поэтому сечение выбирают по длине трассы и диапазону. Пассивная интермодуляция ДЖ-12С-43 — не более −162 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери.
Конструкция ДЖ-12С-43: работает при −45…+85 °C.
Где применяют
- Соединение RRU и антенн с разъёмами 4.3-10.
- Перемычки там, где 1/4 дюйма даёт слишком большие потери.
- Многооператорные сайты с требованиями к PIM.
Технические характеристики
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Рабочая частота | DC–6 ГГц; DC–9 ГГц — по исполнению |
| КСВН | по исполнению, см. таблицу |
| Вносимые потери | по формуле исполнения, L — длина сборки, м |
| PIM3 (2 × 43 дБм) | по исполнению, см. таблицу |
| Электрическая прочность изоляции | 1000–2500 В переменного тока, 1 мин — по исполнению |
| Сопротивление изоляции | ≥5000 МОм |
Исполнения
| Артикул | Разъёмы | Кабель | Длина | Частота | КСВН | Вносимые потери | PIM3 | Защита |
|---|---|---|---|---|---|---|---|---|
| ДЖ-12С-43M/43M-L | 4.3-10 вилка – 4.3-10 вилка | 1/2″ супергибкий | по заказу | DC–6 ГГц | ≤1,15 (DC–3 ГГц) | ≤0,2301·L + 0,24 дБ | ≤−158 дБн | IP67 |
| ДЖ-12С-43M/43F-L | 4.3-10 вилка – 4.3-10 розетка | 1/2″ супергибкий | по заказу | DC–6 ГГц | ≤1,15 (DC–3 ГГц) | ≤0,2301·L + 0,24 дБ | ≤−158 дБн | IP67 |
| ДЖ-12С-43M/43MR-L | 4.3-10 вилка – 4.3-10 вилка угловая | 1/2″ супергибкий | по заказу | DC–6 ГГц | ≤1,15 (DC–3 ГГц) | ≤0,23·L + 0,24 дБ | ≤−158 дБн | IP67 |
| ДЖ-12С-43M/43MR-L-Г | 4.3-10 вилка – 4.3-10 вилка угловая, колпаки | 1/2″ супергибкий | по заказу | DC–6 ГГц | ≤1,15 (DC–3 ГГц), ≤1,20 (3–4,2 ГГц), ≤1,25 (4,2–6 ГГц) | ≤0,21·L + 0,20 дБ (DC–3 ГГц), ≤0,25·L + 0,20 (3–4,2 ГГц), ≤0,31·L + 0,24 (4,2–6 ГГц) | ≤−158 дБн | IP67 |
| ДЖ-12С-43MR/43MR-L | 4.3-10 вилка угловая – 4.3-10 вилка угловая | 1/2″ супергибкий | по заказу | DC–6 ГГц | ≤1,15 (DC–3 ГГц) | ≤0,2301·L + 0,24 дБ | ≤−158 дБн | IP67 |
| ДЖ-12С-43M/43M-6-Г | 4.3-10 вилка – 4.3-10 вилка, колпаки | 1/2″ супергибкий | 6 | DC–9 ГГц | ≤1,10 (DC–2,2 ГГц), ≤1,15 (2,2–2,7 ГГц), ≤1,18 (2,7–3,8 ГГц) | ≤0,75 / 1,05 / 1,40 дБ на 900 / 1800 / 2600 МГц | ≤−162 дБн | IP68 |
| ДЖ-12С-43M/43M-10-Г | 4.3-10 вилка – 4.3-10 вилка, колпаки | 1/2″ супергибкий | 10 | DC–9 ГГц | ≤1,10 (DC–2,2 ГГц), ≤1,15 (2,2–2,7 ГГц), ≤1,18 (2,7–3,8 ГГц) | ≤1,18 / 1,67 / 2,27 дБ на 900 / 1800 / 2600 МГц | ≤−162 дБн | IP68 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Кабель | 1/2″ супергибкий; 1/2″ супергибкий, Ø13,6 мм |
| Оболочка | полиэтилен чёрный |
| Защита разъёмов | у исполнений «-Г» — колпаки из силикона; степень защиты — в таблице |
| Рабочая температура | −45…+85 °C |
| Длина | по заказу (L в артикуле — длина, м) |
Как подобрать ДЖ-12С-43
- Длина L в метрах — в артикуле.
- Угловые исполнения удобны у антенн с нижними разъёмами.
- Исполнения «-Г» — с силиконовыми колпаками.
- Если на ДЖ-12С-43 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −162 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ДЖ-12С-43 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −162 дБн?
Чем ниже это значение у ДЖ-12С-43, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
