Flexiform 401 (0.250") | Habia Cable Semi Rigid – полужесткий формоустойчивый коаксиальный СВЧ кабель

Flexiform 401 (0.250") | Habia Cable Semi Rigid – полужесткий формоустойчивый коаксиальный СВЧ кабель
Кабель Flexiform
ПроизводительHabia Cable
Цена1 360 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
Купить
Техническая спецификация FlexiformТехническая спецификация Flexiform FJ
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

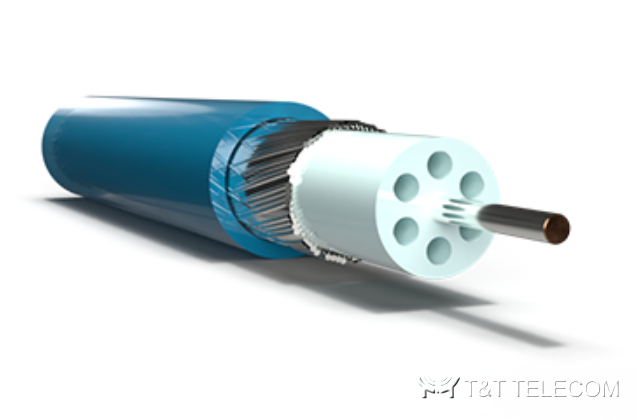

Flexiform 401 (0.250") — коаксиальный СВЧ кабель Habia Cable (Швеция) с возможностью ручной формовки и предельной рабочей частотой 18 ГГц. Это полужесткий формоустойчивый кабель для СВЧ-трактов, выпускаемый без оболочки, в термостойкой оболочке FEP и в огнестойкой безгалогенной оболочке HFS 80 T. Аналог в каталоге — кабель коаксиальный SF-250.

Особенности

  • Исполнения L, LX и SLX — формуемые кабели с низкими потерями и улучшенной фазовой стабильностью: диэлектрик с усиленным экструдированным профилем, затухание примерно на 10% меньше, чем у стандартной серии
  • Исполнение X — стандартные допуски
  • Немагнитное исполнение NM — под заказ

Модификации

ОбозначениеИсполнениеОболочкаЦентральный проводникАртикул HabiaДиаметр экрана, ммДиаметр оболочки, ммЗатухание 6 ГГц, дБ/100 мP, Вт
Flexiform 401Без оболочки–SPC31000-401-006,35–74411
Flexiform 401 FJPremiumFEPSPC31000-401-016,356,9074411
Flexiform 401 HFJPremiumHFS 80 TSPC31000-401-026,357,607496
Flexiform 401 X FJX (стандартные допуски)FEPSPC402810620106,106,7065475
Flexiform 401 X HFJX (стандартные допуски)HFS 80 TSPC402810620206,107,1065115
Flexiform 401 L FJL (Premium)FEPSPC31400-401-016,356,9064466
Flexiform 401 L HFJL (Premium)HFS 80 TSPC31400-401-026,357,6064122
Flexiform 401 LX FJLX (Standard)FEPSPC31400-401-246,156,7064466
Flexiform 401 LX HFJLX (Standard)HFS 80 TSPC31400-401-046,157,1064122
Flexiform 401 SLX FJSLX (миниатюрный, Standard)FEPSPC31400-401-075,656,2065475
Flexiform 401 SLX HFJSLX (миниатюрный, Standard)HFS 80 TSPC31400-401-085,656,7565115

Рабочий диапазон температур

  • с оболочкой FEP: -65 °C … +180 °C
  • с оболочкой HFS 80 T: -40 °C … +80 °C

Информация для заказа

КодЗначение
Flexiform_XXXБез оболочки
FJЖесткая, но тонкостенная внешняя оболочка, Premium и Standard ‘X FJ’
HFJОгнестойкая оболочка, безгалогенная. Premium и Standard ‘X HFJ’
NMНемагнитный
L, LXПрофилированный диэлектрик для улучшения затухания, Premium и Standard ‘X’
LXFБюджетный
SL, SLXМиниатюрный, «профилированный» диэлектрик — улучшенное затухание. Premium и Standard ‘X’
SLXFМиниатюрный, бюджетный

При заказе указывается вид исполнения, например Flexiform 401 NM HFJ (немагнитный в огнестойкой оболочке).

SPC — посеребренная медная проволока; SCCS — посеребренная сталемедная проволока.
