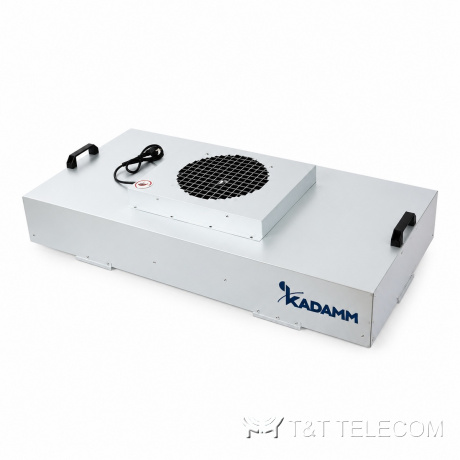

Фильтровентиляционный модуль KADAMM ФВМ
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

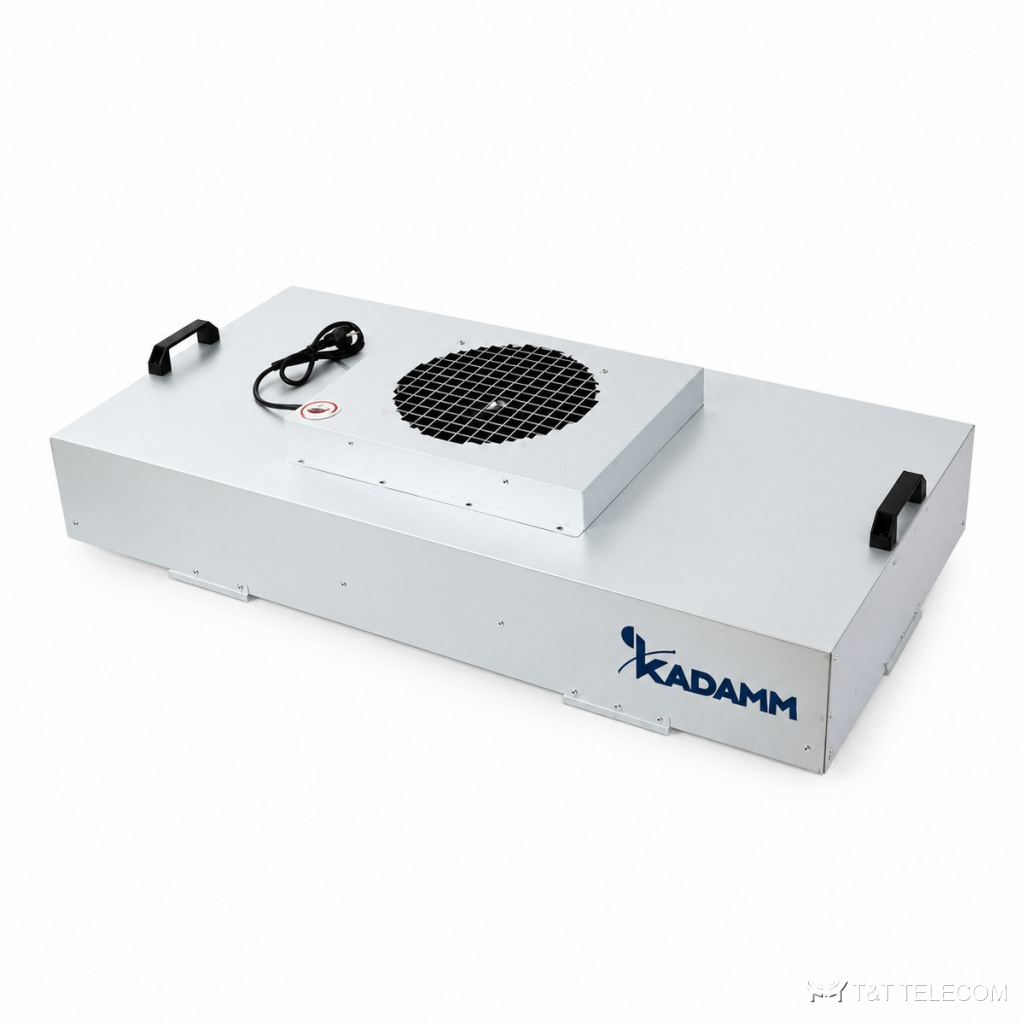

Фильтровентиляционный модуль KADAMM ФВМ, серия из 4 исполнений. ФВМ подаёт очищенный HEPA-фильтром воздух в чистое помещение.
Как устроен ФВМ
Модуль ФВМ монтируют в потолок. Материал корпуса ФВМ: оцинкованная сталь с алюминиевым напылением, Электрооцинкованная сталь с антимикробным порошковым покрытием, Оцинкованная сталь с алюминиевым напылением (опц. нерж. 201/304). Питание у ФВМ — 220 В ±10%, 50/60 Гц (опционально 110 В), 220 В 1ф 50/60 Гц (опц. 380 В 3ф 50/60 Гц или 110 В 1ф). Потребляемая мощность ФВМ: 110 Вт, ~170 Вт, 220 Вт и др. Внешние габариты (Ш×Г×В), мм ФВМ: от 975×575×380 до 875×1175×320. Размер HEPA (Ш×Г×В), мм ФВМ: от 970×570×69 до 610×1220×69. Скорость потока у ФВМ — 0.45 м/с ±20%, 0.35-0.55 м/с, регулируемая. Эффективность HEPA ФВМ: 99.999% при 0.3 мкм, 99.99% при 0.3 мкм (опц. ULPA). Тип вентилятора ФВМ: встроенный центробежный.
Область применения
- Чистые помещения — ФВМ.
- Производство электроники — ФВМ.
- Ламинарные зоны — ФВМ.
- Потолки чистых помещений и ламинарные зоны — ФВМ.
- Локальные чистые зоны над рабочими местами — ФВМ.
Технические характеристики
| Параметр | ФВМ-975-ББ | ФВМ-1175-ББ | ФВМ-1475-ББ | ФВМ-1775-ББ |
|---|---|---|---|---|
| Внешние габариты (Ш×Г×В), мм | 975×575×380 | 1175×575×380 | 1475×575×380 | 1775×575×380 |
| Размер HEPA (Ш×Г×В), мм | 970×570×69 | 1170×570×69 | 1470×570×69 | 1770×570×69 |
| Скорость потока | 0.45 м/с ±20% | |||
| Эффективность HEPA | 99.999% при 0.3 мкм | |||
| Тип вентилятора | Встроенный центробежный | |||
| Уровень шума | ≤60 дБ | |||
| Потребляемая мощность | 110 Вт | ~170 Вт | 220 Вт | 220 Вт |
| Питание | 220 В ±10%, 50/60 Гц (опционально 110 В) | |||
| Материал корпуса | Оцинкованная сталь с алюминиевым напылением | |||
| Масса нетто | 60 кг | 70 кг | 90 кг | 110 кг |
| Упаковка (Ш×Г×В), мм | 1135×800×540 | 1335×800×540 | 1635×800×540 | 1935×800×540 |
| Параметр | ФВМ-575К-СК | ФВМ-1175К-СК | ФВМ-1175КП-СК |
|---|---|---|---|
| Внешние габариты (Ш×Г×В), мм | 575×575×250 | 1175×575×250 | 1175×1175×250 |
| Размер HEPA (Ш×Г×В), мм | 570×570×70 | 1170×570×70 | 1170×1170×70 |
| Объёмный расход воздуха | 600-800 м³/ч | 800-1200 м³/ч | 1800-2200 м³/ч |
| Скорость потока | 0.45 м/с ±20% | ||
| Класс HEPA | H14 (99.995% при 0.3 мкм) | ||
| Предфильтр | G4 в комплекте | ||
| Класс чистоты на выходе | класс 100 (ISO 5) | ||
| Уровень шума | ≤60 дБ | ≤60 дБ | ≤65 дБ |
| Мотор | PSC-вентилятор (энергоэффективный) | ||
| Потребляемая мощность | 100 Вт | 120 Вт | 245 Вт |
| Питание | 220 В ±10%, 50/60 Гц (опционально 110 В) | ||
| Материал корпуса | Электрооцинкованная сталь с антимикробным порошковым покрытием | ||
| Масса нетто | 16 кг | 25 кг | 35 кг |
| Упаковка (Ш×Г×В), мм | 800×800×500 | 1335×800×500 | 1335×1335×540 |
| Параметр | ФВМ-575-ТФ | ФВМ-875-ТФ | ФВМ-1175-ТФ | ФВМ-1225-ТФ |
|---|---|---|---|---|
| Внешние габариты (Ш×Г×В), мм | 575×575×320 | 575×1175×320 | 615×1225×320 | 875×1175×320 |
| Размер HEPA (Ш×Г×В), мм | 570×570×69 | 570×870×69 | 570×1170×69 | 610×1220×69 |
| Объёмный расход воздуха | 800-900 м³/ч | 1000-1100 м³/ч | 1100-1200 м³/ч | 1600-1700 м³/ч |
| Скорость потока | 0.35-0.55 м/с, регулируемая | |||
| Эффективность HEPA | 99.99% при 0.3 мкм (опц. ULPA) | |||
| Рама HEPA-фильтра | Анодированный алюминий | |||
| Уплотнитель фильтра | PU-пенка (сплошное кольцо) | |||
| Уровень шума | 40 дБ | 42 дБ | 55-63 дБ | — |
| Вибрация | 0.2-0.7 мм/с | |||
| Потребляемая мощность | 85 Вт | 95 Вт | 115 Вт | 235 Вт |
| Питание | 220 В 1ф 50/60 Гц (опц. 380 В 3ф 50/60 Гц или 110 В 1ф) | |||
| Регулировка скорости | 3 уровня вручную или групповое управление | |||
| Тестовые порты | Порт ввода DOP / порт отбора DOP / порт теста перепада давления / тревога по перепаду | |||
| Материал корпуса | Оцинкованная сталь с алюминиевым напылением (опц. нерж. 201/304) | |||
| Масса нетто | 27 кг | 37 кг | 40 кг | — |
Как подобрать
- Размер ФВМ — по ячейке потолка.
- Класс фильтра ФВМ — по требуемой чистоте.
- Скорость потока ФВМ регулируют под требуемую кратность воздухообмена.
- Уровень шума ФВМ важен для помещений с постоянным персоналом.
- Управление группой ФВМ удобнее централизованное.
Поставка и документы
Поставляем KADAMM ФВМ по России и подбираем исполнение под задачу объекта. Техническое описание и каталог направления KADAMM приложены к карточке; сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как монтируют ФВМ?
В ячейку подвесного потолка.
Можно ли менять фильтр в ФВМ со стороны помещения?
Зависит от исполнения — уточним по модели.
Потребляемая мощность у ФВМ — какое значение?
Потребляемая мощность у ФВМ — 110 Вт, ~170 Вт, 220 Вт и др; полные данные по исполнениям — в таблице.
Какие исполнения есть у ФВМ?
Все исполнения ФВМ с параметрами — в таблице характеристик; подберём нужное по вашим условиям.
