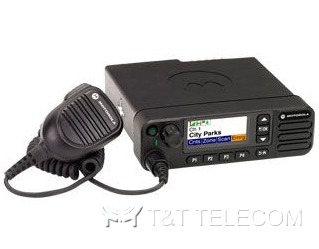

Motorola DM4601e — цифровая автомобильная радиостанция нового поколения MOTOTRBO со встроенными модулями Bluetooth 4.0 и GPS, полноцветным 4-строчным дисплеем и 1000 каналами. Работает в цифровом (ETSI TS 102 361) и аналоговом режимах в диапазонах ОВЧ, УВЧ и 300 МГц, защита IP54.
Назначение и применение
Мобильная радиостанция для транспорта и диспетчерских сетей подвижной радиосвязи: определение местоположения, управление задачами, передача данных по Bluetooth, работа с почтой и телефонией, экстренный вызов.
Особенности
- Большой полноцветный 4-строчный дисплей, режим «день/ночь»
- Встроенный Bluetooth 4.0 — подключение аксессуаров без внешнего адаптера
- Встроенный приёмник GPS/ГЛОНАСС
- Громкий фронтальный динамик и интеллектуальная регулировка громкости по уровню окружающего шума
- Большой регулятор громкости и четыре программируемые кнопки, одна может использоваться как кнопка экстренного вызова
- Передача текстовых сообщений, встроенный 5-тоновый сигналинг
- Подключение к системам Capacity Plus и IP Site Connect
- Функция прерывания передачи
- Базовая или повышенная защита переговоров — встроенное программируемое скремблирование
- Увеличенный объём памяти
Общие характеристики
| Параметр | ОВЧ | 300 МГц | УВЧ |
|---|
| Частота | 146-174 МГц | 300-308 МГц, 336-344 МГц | 403-410, 417-422, 433-450, 459-460, 469-470 МГц |
| Выходная мощность РЧ | 1-10 Вт | 1-15 Вт | 1-20 Вт |
| Макс. ток в режиме передачи (малая мощность) | 11 A | — | 11 A |
| Макс. ток в режиме передачи (высокая мощность) | 14,5 A | 14,5 A | 14,5 A |
| Параметр | Значение |
|---|
| Разнос каналов | 12,5 / 20 / 25 кГц |
| Количество каналов | 1000 |
| Вес | 1,8 кг |
| Размер (В х Ш х Г) | 53 x 175 x 206 мм |
| Питание (номинальное) | 12 В |
| Макс. ток в режиме ожидания | 0,8 A |
| Макс. ток в режиме приёма | 2 A |
Передатчик
| Параметр | Значение |
|---|
| Цифровая модуляция 4FSK | данные 12,5 кГц: 7K60F1D и 7K60FXD; голос 12,5 кГц: 7K60F1E и 7K60FXE; данные и голос 12,5 кГц: 7K60F1W |
| Цифровой протокол | ETSI TS 102 361-1, -2, -3 |
| Паразитные излучения (TIA603D) | −36 дБм < 1 ГГц, −30 дБм > 1 ГГц |
| Стабильность частоты | ±0,5 ppm |
Приёмник
| Параметр | Значение |
|---|
| Чувствительность по аналоговому сигналу (12 дБ SINAD) | 0,18 мкВ |
| Цифровая чувствительность (5% BER) | 0,16 мкВ |
| Подавление интермодуляционных искажений (TIA603D) | 70 дБ |
| Избирательность по соседнему каналу (TIA603A)-1T | 60 дБ (12,5 кГц); 70 дБ (20 / 25 кГц) |
| Избирательность по соседнему каналу (TIA603D)-2T | 45 дБ (12,5 кГц); 70 дБ (20 / 25 кГц) |
| Подавление ложного сигнала (TIA603D) | 70 дБ |
Звуковой тракт
| Параметр | Значение |
|---|
| Цифровой вокодер | AMBE+2™ |
| Чувствительность звукового канала | TIA603D |
| Звуковая мощность при номинальном сигнале | 3 Вт (внутренний громкоговоритель); 7,5 Вт (внешний 8 Ом); 13 Вт (внешний 4 Ом) |
| Искажение звука | 3% |
| Шумы и помехи | −40 дБ (12,5 кГц); −45 дБ (20 / 25 кГц) |
| Кондуктивные паразитные излучения (TIA603D) | −57 дБм |
Bluetooth, GNSS, Wi-Fi
| Параметр | Значение |
|---|
| Bluetooth | версия 4.0, класс 2, 10 м; профили HSP, SPP, быстрый переход в режим переговоров Motorola; одновременно 1 аудиоаксессуар и 1 устройство обмена данными |
| Спутниковые системы | ГЛОНАСС, GPS (поддержка нескольких систем — дополнительно) |
| Время определения местоположения после выхода из режима ожидания | < 60 с |
| Точность определения местоположения | < 10 м |
| Wi-Fi | IEEE 802.11b, 802.11g, 802.11n; WPA, WPA-2, WEP; до 128 SSID (64 для моделей с цифровым дисплеем) |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | −30 °C … +60 °C |
| Температура хранения | −40 °C … +85 °C |
| Электростатический разряд | IEC 61000-4-2, уровень 4 |
| Защита от воды и пыли | IEC 60529 — IP54 |
| Испытания | MIL-STD-810 C, D, E, F и G |
