KADAMM PN24 — панельные направленные антенны 2400–2500 МГц: 10–18 дБи, 4 модели

KADAMM PN24 — панельные направленные антенны 2400–2500 МГц: 10–18 дБи, 4 модели
Направленные антенны Wi-Fi
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM PN24 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Модель KADAMM PN24 — панельные направленные антенны. Для беспроводных сетей и радиомостов PN24 даёт нужную форму луча и усиление. Основные данные PN24: полоса 2400–2500 МГц; усиление 10–18 дБи; мощность до 100 Вт, 50 Вт.

Устройство и принцип работы

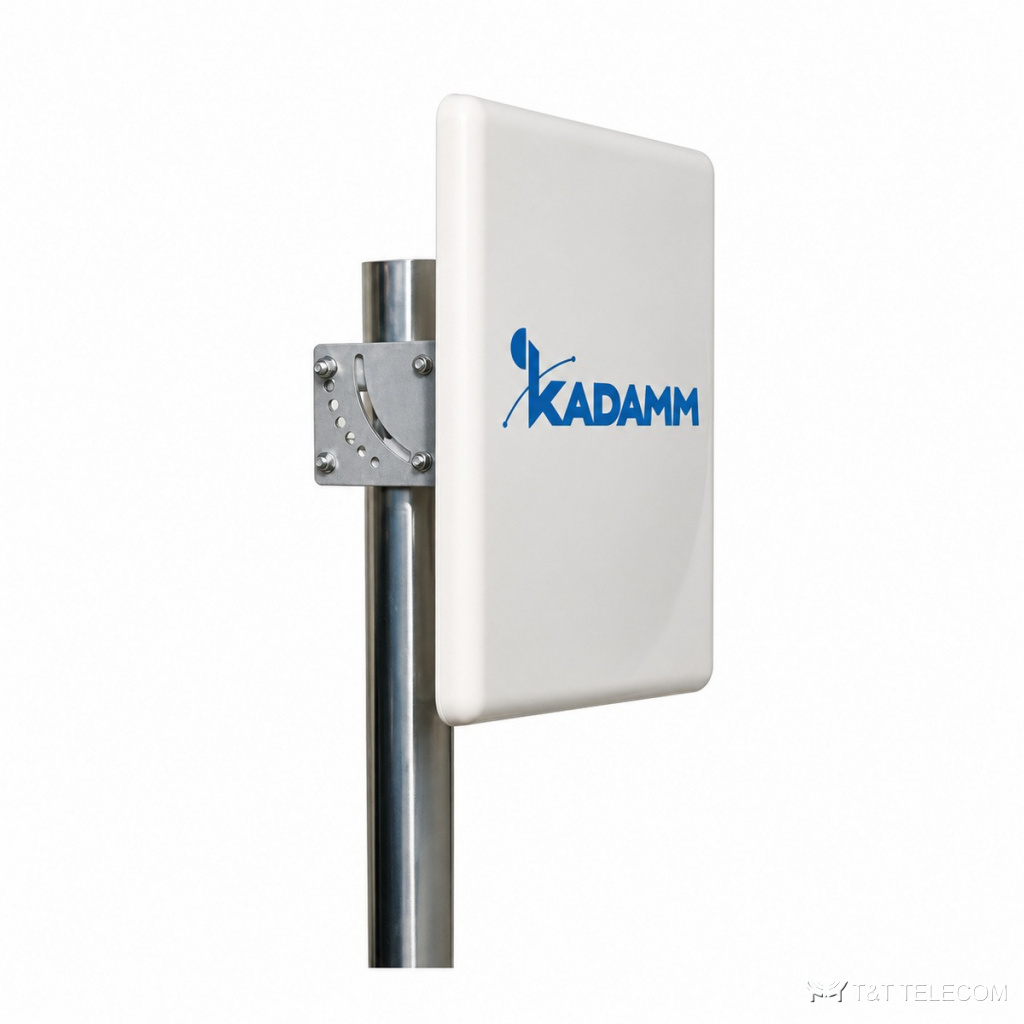

PN24 — плоский направленный излучатель перед экраном: луч умеренной ширины, крепление на стену или трубостойку, сигнал идёт в одну сторону. Рабочая полоса PN24 — 2400–2500 МГц, в неё попадают Wi-Fi 2,4 ГГц. Длина волны на средней частоте PN24 около 12,2 см — от неё зависят размеры излучателей.

Усиление PN24 — 10–18 дБи. КСВН PN24 — не более 1,5, не более 2: обратно отражается не больше 11,1 % подводимой мощности. Допустимая мощность на вход PN24 — 100 Вт, 50 Вт. Конструкция PN24: масса 0,5 кг, 0,7 кг, 1 кг; крепление на трубу мачта Ø30–Ø50 мм, мачта Ø40–Ø60 мм; работает при −40…+65 °C.

Область применения

  • Полоса PN24 охватывает Wi-Fi 2,4 ГГц.
  • Уличные и внутренние сети Wi-Fi — PN24.
  • Покрытие вдоль улицы, трассы, территории предприятия — PN24.
  • Сервисная антенна репитера (PN24).

Технические характеристики

ПараметрЗначение
Диапазон2400–2500 МГц (Wi-Fi, ISM)
Усиление10–18 дБи
Порты1 и 2–4 порта (MIMO)
КСВН≤1,5, ≤2
Волновое сопротивление50 Ом
Максимальная мощность100 Вт, 50 Вт

Исполнения

АртикулПолосаУсиление, дБиШирина ДН Г / ВПорты (поляризация)РазъёмГабариты
KADAMM PN24-10M2400-2500 МГц1055°/50°2 (вертикальная + горизонтальная)2×N (розетка)205×180×45 мм
KADAMM PN24-13M2400-2500 МГц1340°/40°2 (горизонтальная + вертикальная)2×N (розетка)305×305×25 мм
KADAMM PN24-16M2400-2500 МГц1625°/25°2 (горизонтальная + вертикальная)2×N (розетка)305×305×25 мм
KADAMM PN24-182400-2500 МГц1820°/20°1 (вертикальная)N (розетка)305×305×25 мм

Механика и условия эксплуатации

ПараметрЗначение
Креплениемачта Ø30–Ø50 мм, мачта Ø40–Ø60 мм
Рабочая температура−40…+65 °C
Масса0,5 кг, 0,7 кг, 1 кг

Как подобрать

  • Сверьте частоты своей сети с полосой PN24 — 2400–2500 МГц.
  • Коэффициент усиления PN24 — 10–18 дБи; больше усиление — уже луч.
  • Монтаж PN24: мачта Ø30–Ø50 мм, мачта Ø40–Ø60 мм.
  • Габариты и масса PN24: 0,5 кг, 0,7 кг, 1 кг.

Поставка и документы

Подберём KADAMM PN24 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Как крепится PN24?
Мачта Ø30–Ø50 мм, мачта Ø40–Ø60 мм.

Что нужно для подбора PN24?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект PN24.

Какие частоты поддерживает PN24?
Рабочая полоса PN24 — 2400–2500 МГц. Это Wi-Fi 2,4 ГГц.

Что означает КСВН не более 1,5, не более 2?
Доля отражённой мощности при таком КСВН у PN24 — не больше 11,1 %, остальное уходит в антенну.
