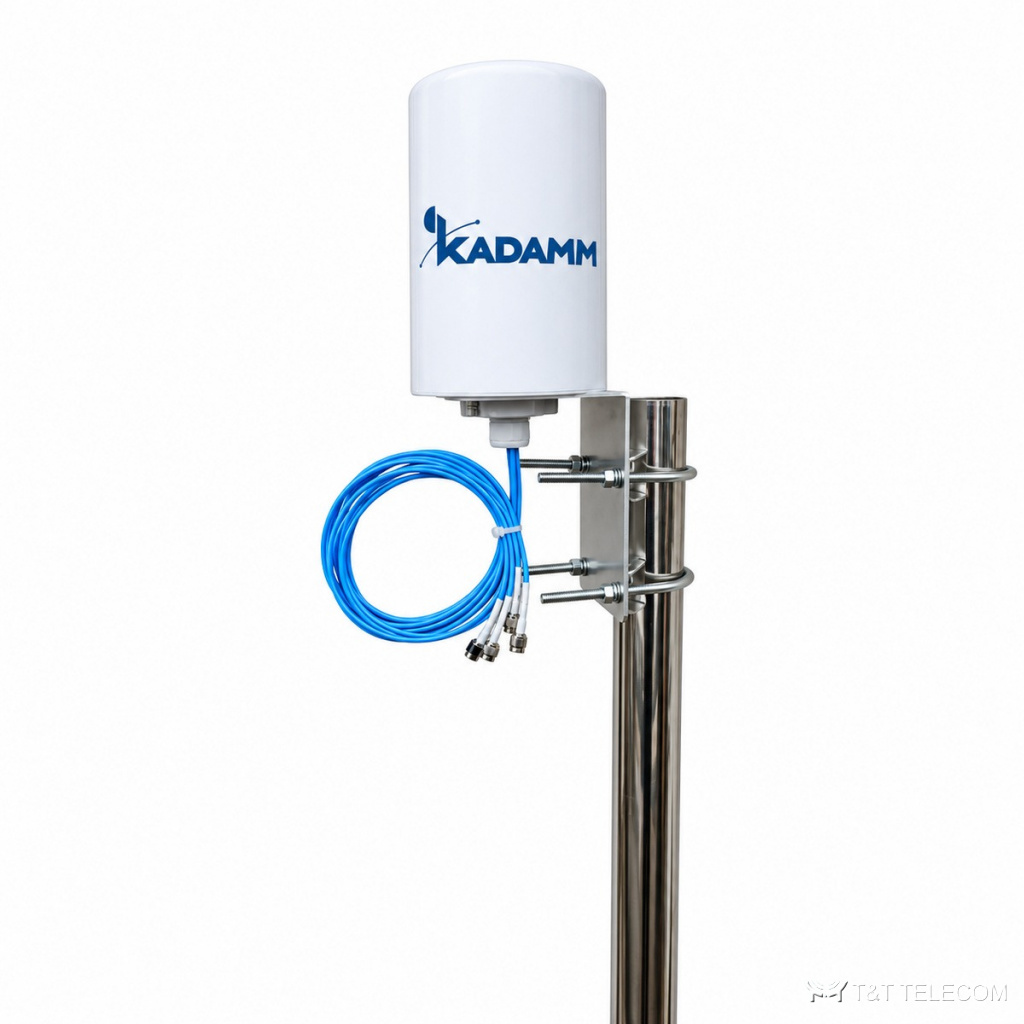

KADAMM OM2458: всенаправленные антенны. Для беспроводных сетей и радиомостов OM2458 даёт нужную форму луча и усиление. Основные данные OM2458: полоса 2400–2500 / 5150–5850 МГц; усиление 7,5 дБи; мощность до 100.
Принцип работы и конструкция
Всенаправленная антенна OM2458 покрывает круг вокруг точки установки; энергия, которая у штыря ушла бы вверх, перераспределяется к горизонту. Рабочая полоса OM2458 — 2400–2500 / 5150–5850 МГц, в неё попадают Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц. Коэффициент усиления OM2458 составляет 7,5 дБи (5,3 дБд). Каждые 3 дБ из 7,5 дБи эквивалентны удвоению мощности передатчика в рабочем направлении, но луч при этом сужается.
КСВН OM2458 — не более 1,5/не более 2: обратно отражается не больше 11,1 % подводимой мощности. Допустимая мощность на вход OM2458 — 100. Конструкция OM2458: масса 0,7 кг; крепление на трубу мачта Ø40–Ø60; работает при −40…+65 °C.
Область применения
- Полоса OM2458 охватывает Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц.
- Радиомосты и точки доступа операторов — OM2458.
- Станция в центре обслуживаемой территории: посёлок, промплощадка, порт (OM2458).
- Для OM2458: ретрансляторы и шлюзы, где абоненты находятся со всех сторон.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 2400–2500 / 5150–5850 МГц (Wi-Fi) |
| Усиление | 7,5 дБи |
| Порты | MIMO, 2–4 порта |
| КСВН | ≤1,5/≤2 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100 |
Исполнения
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM OM2458-7,5M | 2400-2500/5150-5850 МГц | 7,5 | 360°/28°/22° | 6 (6×вертикальная) | 6×SMA (вилка) | Ø132×280 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Крепление | мачта Ø40–Ø60 |
| Рабочая температура | −40…+65 °C |
| Масса | 0,7 |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы OM2458: 2400–2500 / 5150–5850 МГц.
- Усиление OM2458 — 7,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Монтаж OM2458: мачта Ø40–Ø60.
- Габариты и масса OM2458: 0,7.
- Суммарная мощность передатчиков на входе OM2458 — не выше 100, с запасом на пиковые значения.
Поставка и документы
Подберём KADAMM OM2458 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает OM2458?
Рабочая полоса OM2458 — 2400–2500 / 5150–5850 МГц. Это Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц.
Какое усиление у OM2458?
7,5 дБи.
Как крепится OM2458?
Мачта Ø40–Ø60.
Что означает КСВН не более 1,5/не более 2?
Доля отражённой мощности при таком КСВН у OM2458 — не больше 11,1 %, остальное уходит в антенну.
Сколько это в дБд — усиление 7,5 дБи?
5,3 дБд: от значения в дБи отнимают 2,15 дБ.
