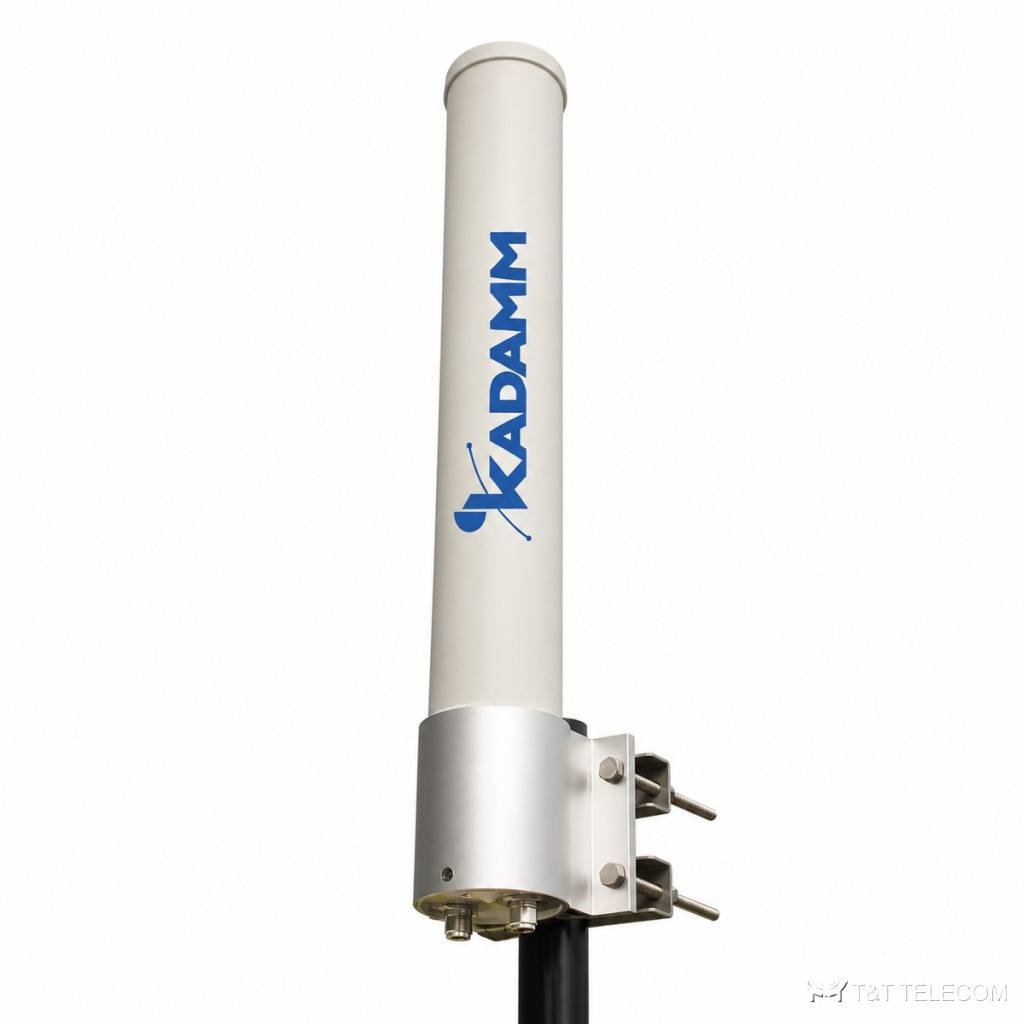

KADAMM OM24: всенаправленные антенны. OM24 расширяет зону Wi-Fi: её подключают к точке доступа или радиомосту на улице и в помещениях. Коротко о OM24: полоса 2400–2500 МГц; усиление 4–13 дБи; мощность до 100, 100 Вт, 50 Вт.
Принцип работы и конструкция
Всенаправленная антенна OM24 покрывает круг вокруг точки установки; энергия, которая у штыря ушла бы вверх, перераспределяется к горизонту. Рабочая полоса OM24 — 2400–2500 МГц, в неё попадают Wi-Fi 2,4 ГГц. Длина волны на средней частоте OM24 около 12,2 см — от неё зависят размеры излучателей.
Усиление OM24 — 4–13 дБи. КСВН OM24 — не более 1,5, не более 1,8: обратно отражается не больше 8,2 % подводимой мощности. Допустимая мощность на вход OM24 — 100, 100 Вт, 50 Вт. Конструкция OM24: масса 0,5 кг, 0,7 кг, 1 кг, 1,2, 1,3 кг; крепление на трубу мачта Ø30–Ø50 мм, мачта Ø40–Ø60, мачта Ø40–Ø60 мм; работает при −40…+65 °C.
Область применения
- Полоса OM24 охватывает Wi-Fi 2,4 ГГц.
- Радиомосты и точки доступа операторов — OM24.
- Для OM24: станция в центре обслуживаемой территории: посёлок, промплощадка, порт.
- Для OM24: ретрансляторы и шлюзы, где абоненты находятся со всех сторон.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 2400–2500 МГц (Wi-Fi, ISM) |
| Усиление | 4–13 дБи |
| Порты | 1 и 2–4 порта (MIMO) |
| КСВН | ≤1,5, ≤1,8 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100, 100 Вт, 50 Вт |
Исполнения
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM OM24-10M | 2400-2500 МГц | 10 | 360°/11° | 2 (горизонтальная + вертикальная) | 2xN (розетка) | Ø84×802 мм |
| KADAMM OM24-12 | 2400-2500 МГц | 12 | 360°/7,5° | 1 (вертикальная) | N (розетка) | Ø25×960 мм |
| KADAMM OM24-13M | 2400-2500 МГц | 13 | 360°/7,5° | 2 (горизонтальная + вертикальная) | 2×N (розетка) | Ø84×1200 |
| KADAMM OM24-4M | 2400-2500 МГц | 4 | 360°/48° | 3 (вертикальная) | 3×RP SMA (вилка) | Ø128×220 мм |
| KADAMM OM24-4MA | 2400-2500 МГц | 4 | 360°/48° | 6 (вертикальная) | 6×RP SMA (вилка) | Ø128×220 мм |
| KADAMM OM24-5,5M | 2400-2500 МГц | 5,5 | 360°/28° | 3 (3×вертикальная) | 3 × SMA (вилка) | Ø132×280 мм |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Крепление | мачта Ø30–Ø50 мм, мачта Ø40–Ø60, мачта Ø40–Ø60 мм |
| Рабочая температура | −40…+65 °C |
| Масса | 0,5 кг, 0,7 кг, 1 кг, 1,2, 1,3 кг |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой OM24 — 2400–2500 МГц.
- Усиление OM24 — 4–13 дБи: от него зависит дальность и уровень сигнала у абонента.
- Монтаж OM24: мачта Ø30–Ø50 мм, мачта Ø40–Ø60, мачта Ø40–Ø60 мм.
- Габариты и масса OM24: 0,5 кг, 0,7 кг, 1 кг, 1,2, 1,3 кг.
- Суммарная мощность передатчиков на входе OM24 — не выше 100, 100 Вт, 50 Вт, с запасом на пиковые значения.
Поставка и документы
Поставляем KADAMM OM24 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора OM24?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект OM24.
Какие частоты поддерживает OM24?
Рабочая полоса OM24 — 2400–2500 МГц. Это Wi-Fi 2,4 ГГц.
Какое усиление у OM24?
4–13 дБи.
Как крепится OM24?
На трубу мачта Ø30–Ø50 мм, мачта Ø40–Ø60, мачта Ø40–Ø60 мм комплектным кронштейном.
Что означает КСВН не более 1,5, не более 1,8?
Доля отражённой мощности при таком КСВН у OM24 — не больше 8,2 %, остальное уходит в антенну.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM OM24 — техническое описание 194.2 КБ
