KADAMM I-ATP8-600/6000M — внутренняя панельная антенна 4G/5G/Wi-Fi MIMO 600–6000 МГц, 5–8,5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

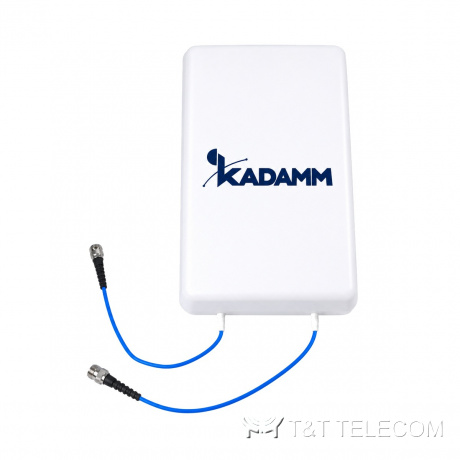

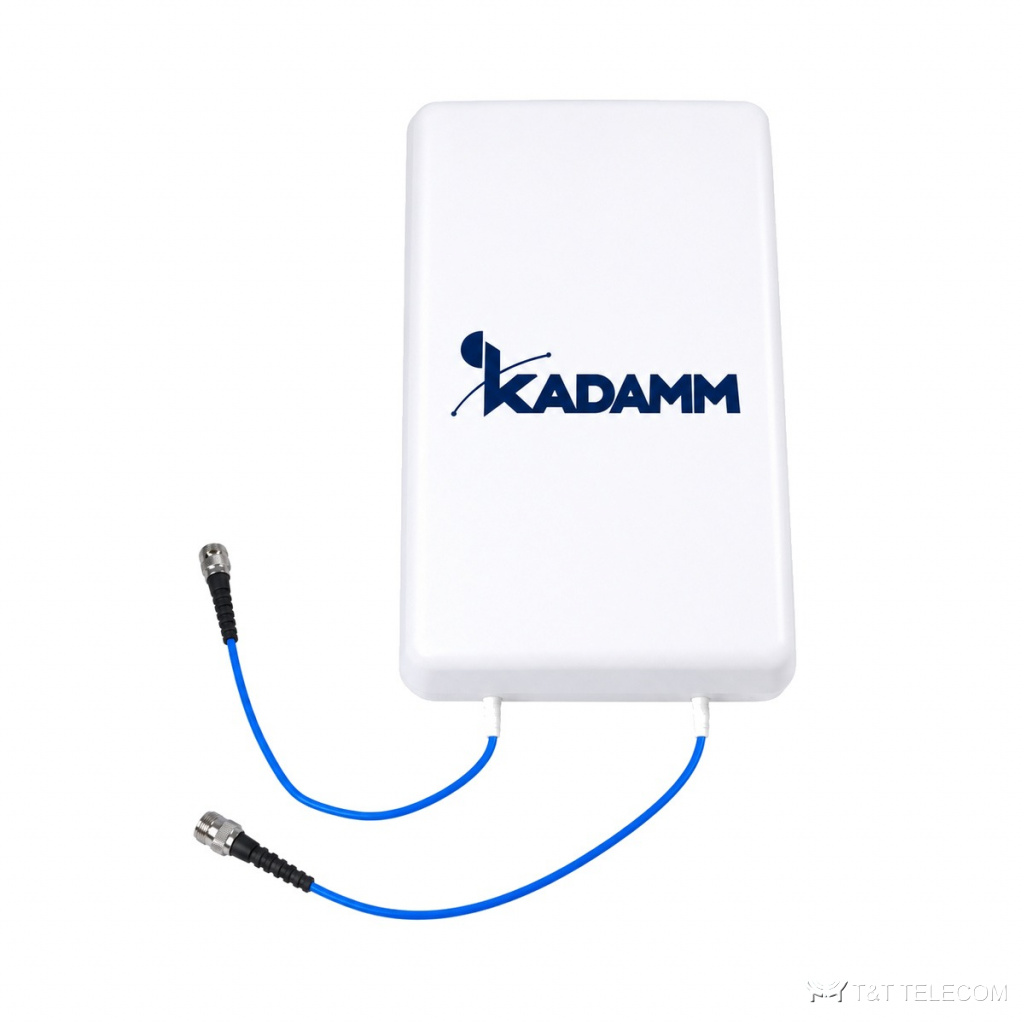

KADAMM I-ATP8-600/6000M — направленная антенна для помещений. I-ATP8-600/6000M устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Основные данные I-ATP8-600/6000M: полоса 600–617 МГц и 617–960 МГц и 1710–2700 МГц и 3300–4000 МГц; усиление 5–8,5 дБи; ширина луча 23–100°; поляризация г + в; разъёмы N / 4.3-10; мощность до 50 Вт.
Устройство и принцип работы
I-ATP8-600/6000M рассчитана на системы покрытия внутри зданий: компактный корпус, небольшое усиление, луч направлен вдоль коридора, в зал или на этаж. Рабочая полоса I-ATP8-600/6000M — 600–6000 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление I-ATP8-600/6000M — 5,0 / 5,5 / 8,5 / 7,0 / 6,5 дБи. Ширина луча I-ATP8-600/6000M в горизонтальной плоскости — 100° / 90° / 65° / 45° / 23°. В вертикальной плоскости ширина луча I-ATP8-600/6000M — 83° / 78° / 60° / 38° / 25°. Отношение излучения вперёд и назад у I-ATP8-600/6000M — не менее 7 / не менее 7 / не менее 13 / не менее 10 / не менее 10 дБ: тыловой сектор защищён от её помех.
КСВН I-ATP8-600/6000M — не более 2,5 / не более 2,5 / не более 1,8 / не более 2,0 / не более 2,0: обратно отражается не больше 18,4 % подводимой мощности. Допустимая мощность на вход I-ATP8-600/6000M — 50 Вт. Разъёмы I-ATP8-600/6000M: N / 4.3-10. Конструкция I-ATP8-600/6000M: габариты 315 × 195 × 68 мм; масса 0,7 кг; кожух — ABS-пластик с УФ-стабилизацией, белый (RAL 9003); работает при −40…+65 °C. Излучатели I-ATP8-600/6000M заземлены по постоянному току, статический заряд стекает на опору.
Область применения
- Полоса I-ATP8-600/6000M охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Склады, производственные цеха, гостиницы — I-ATP8-600/6000M.
- Коридоры, залы, лестницы и подземные этажи — I-ATP8-600/6000M.
- Сервисные антенны репитеров и систем DAS — I-ATP8-600/6000M.
Технические характеристики
| Параметр | 600–617 МГц | 617–960 МГц | 1710–2700 МГц | 3300–4000 МГц | 4900–6000 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 600–617 / 617–960 / 1710–2700 / 3300–4000 / 4900–6000 МГц | ||||
| Коэффициент усиления, дБи | 5,0 | 5,5 | 8,5 | 7,0 | 6,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 100° | 90° | 65° | 45° | 23° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 83° | 78° | 60° | 38° | 25° |
| КСВН | ≤2,5 | ≤2,5 | ≤1,8 | ≤2,0 | ≤2,0 |
| Развязка между поляризациями, дБ | ≥11 | ≥12 | ≥20 | ≥24 | ≥24 |
| Отношение вперёд/назад, дБ | ≥7 | ≥7 | ≥13 | ≥10 | ≥10 |
| Поляризация | Горизонтальная и вертикальная | ||||
| PIM3 (2 × 20 Вт) | ≤−140 / ≤−150 / ≤−153 дБн — по исполнению | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность | 50 Вт | ||||
| Грозозащита | Заземление по постоянному току | ||||
Исполнения
| Артикул | Разъём | PIM3 (2 × 20 Вт) |
|---|---|---|
| KADAMM I-ATP8-600/6000M | розетка N | ≤−140 дБн |
| KADAMM I-ATP8-600/6000M-П150 | розетка N | ≤−150 дБн |
| KADAMM I-ATP8-600/6000M-П153 | розетка N | ≤−153 дБн |
| KADAMM I-ATP8-600/6000M-43 | розетка 4.3-10 | ≤−140 дБн |
| KADAMM I-ATP8-600/6000M-43-П150 | розетка 4.3-10 | ≤−150 дБн |
| KADAMM I-ATP8-600/6000M-43-П153 | розетка 4.3-10 | ≤−153 дБн |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или розетка 4.3-10 — по исполнению |
| Габариты | 315 × 195 × 68 мм |
| Масса антенны | 0,7 кг |
| Материал радома | ABS-пластик с УФ-стабилизацией, белый (RAL 9003) |
| Рефлектор | алюминий и печатная плата |
| Рабочая температура | −40…+65 °C |
| Относительная влажность | до 95 % |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой I-ATP8-600/6000M — 600–617 МГц и 617–960 МГц и 1710–2700 МГц и 3300–4000 МГц.
- Коэффициент усиления I-ATP8-600/6000M — 5–8,5 дБи; больше усиление — уже луч.
- Ширина луча I-ATP8-600/6000M: в горизонтальной плоскости 23–100°, в вертикальной 83° / 78° / 60° / 38° / 25°.
- Разъёмы I-ATP8-600/6000M — N / 4.3-10; кабельные сборки готовят под них заранее.
- Габариты и масса I-ATP8-600/6000M: 0,7 кг.
Поставка и документы
Поставляем KADAMM I-ATP8-600/6000M по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора I-ATP8-600/6000M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP8-600/6000M.
Какие частоты поддерживает I-ATP8-600/6000M?
Рабочая полоса I-ATP8-600/6000M — 600–617 МГц и 617–960 МГц и 1710–2700 МГц и 3300–4000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у I-ATP8-600/6000M?
N / 4.3-10. Другие исполнения — уточняйте при заказе.
Что означает КСВН не более 2,5 / не более 2,5 / не более 1,8 / не более 2,0 / не более 2,0?
Доля отражённой мощности при таком КСВН у I-ATP8-600/6000M — не больше 18,4 %, остальное уходит в антенну.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM I-ATP8-600/6000M — техническое описание 203.75 КБ
