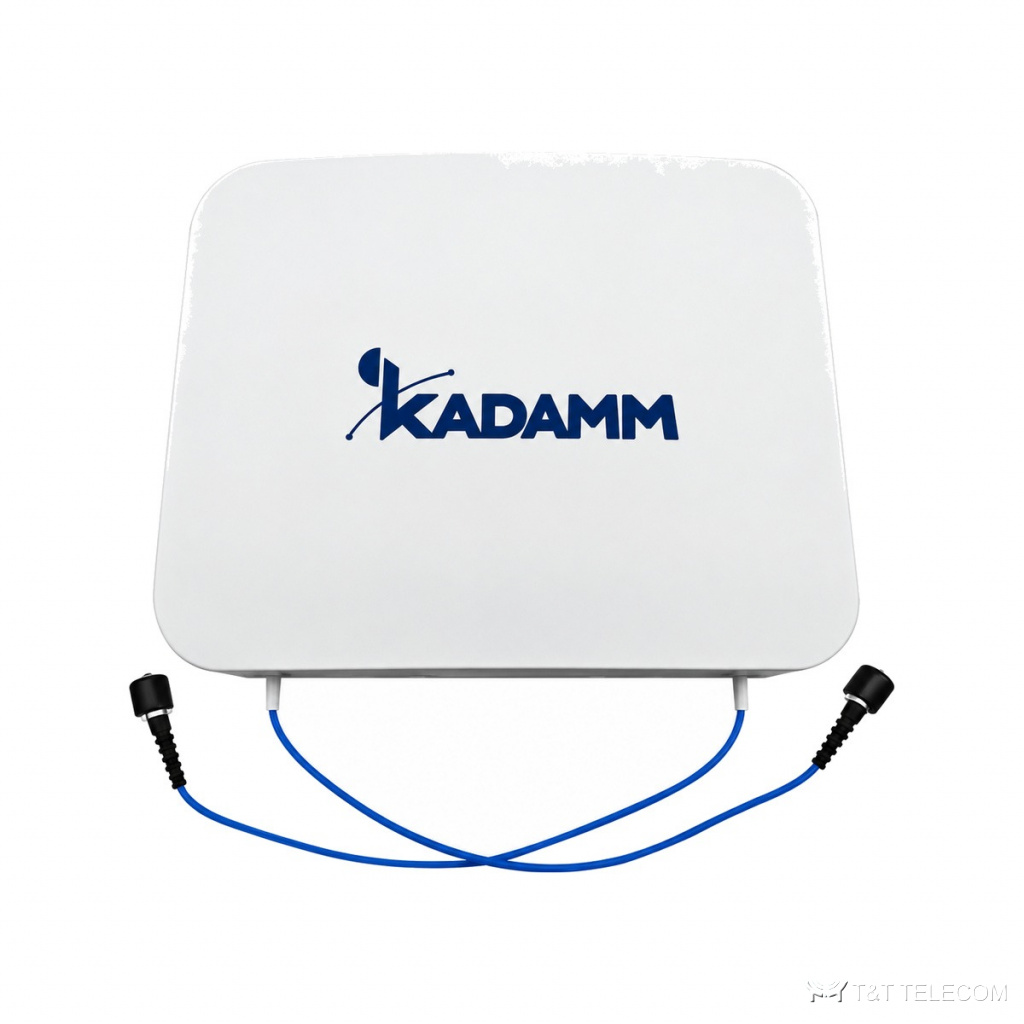

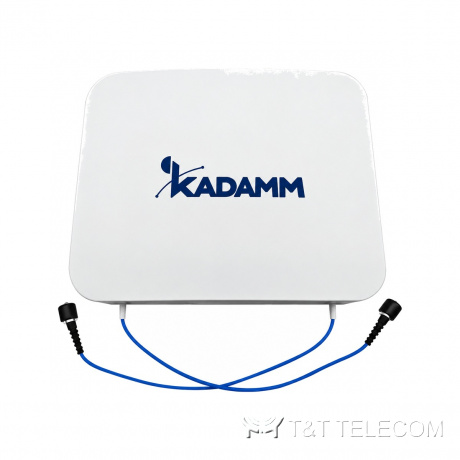

KADAMM I-ATP8-380/4300M — внутренняя панельная антенна 380–520 / 698–960 / 1710–2700 / 3300–4300 МГц, 8 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATP8-380/4300M — внутренняя панельная антенна. Назначение и состав I-ATP8-380/4300M описаны ниже; исполнение подбираем под задачу объекта. Коротко о I-ATP8-380/4300M: полоса 380–520 МГц и 698–960 МГц и 1710–2700 МГц и 3300–4300 МГц; усиление 8 дБи; поляризация вертикальная; мощность до 50 Вт.
Устройство и принцип работы
I-ATP8-380/4300M рассчитана на системы покрытия внутри зданий: компактный корпус, небольшое усиление, луч направлен вдоль коридора, в зал или на этаж. Рабочая полоса I-ATP8-380/4300M — 380–520 / 698–960 / 1710–2700 / 3300–4300 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800.
Усиление I-ATP8-380/4300M — 3 / 6 / 8 / 7,5 дБи. Ширина луча I-ATP8-380/4300M в горизонтальной плоскости — 120° / 90° / 65° / 38°. В вертикальной плоскости ширина луча I-ATP8-380/4300M — 80° / 65° / 60° / 36°. Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной I-ATP8-380/4300M и абонентами нет.
У I-ATP8-380/4300M 2 входа. Пассивная интермодуляция I-ATP8-380/4300M — не более −140 / не более −150 / не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН I-ATP8-380/4300M — не более 3,0 / не более 2,0 / не более 2,0 / не более 2,0: обратно отражается не больше 25 % подводимой мощности. Допустимая мощность на вход I-ATP8-380/4300M — 50 Вт. Разъёмы I-ATP8-380/4300M: 2 × N или 4.3-10.
Конструкция I-ATP8-380/4300M: габариты 393 × 317 × 80; масса около 1,5 кг; работает при −40…+65 °C.
Для каких задач
- Через I-ATP8-380/4300M работают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
- Объекты, где нужно это оборудование в тракте — I-ATP8-380/4300M.
- Коридоры, залы, лестницы и подземные этажи — I-ATP8-380/4300M.
- Для I-ATP8-380/4300M: сервисные антенны репитеров и систем DAS.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–520 / 698–960 / 1710–2700 / 3300–4300 МГц |
| Коэффициент усиления | 3 / 6 / 8 / 7,5 дБи |
| Поляризация | вертикальная |
| Число портов | 2 порта |
| КСВН | ≤3,0 / ≤2,0 / ≤2,0 / ≤2,0 |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Интермодуляция PIM3 | ≤−140 / ≤−150 / ≤−153 |
| Ширина ДН, горизонтальная плоскость | 120° / 90° / 65° / 38° |
| Ширина ДН, вертикальная плоскость | 80° / 65° / 60° / 36° |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM I-ATP8-380/4300M | 380–520 / 698–960 / 1710–2700 / 3300–4300 | 3 / 6 / 8 / 7,5 | 2 | вертикальная | 120° / 90° / 65° / 38° / 80° / 65° / 60° / 36° | 50 | 2 × N или 4.3-10 (розетка) | 393 × 317 × 80 | около 1,5 кг |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | 2 × N или 4.3-10 (розетка) |
| Габариты | 393 × 317 × 80 |
| Масса | около 1,5 кг |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+65 °C |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы I-ATP8-380/4300M: 380–520 МГц и 698–960 МГц и 1710–2700 МГц и 3300–4300 МГц.
- Коэффициент усиления I-ATP8-380/4300M — 8 дБи; больше усиление — уже луч.
- Габариты и масса I-ATP8-380/4300M: около 1,5 кг.
- Если на I-ATP8-380/4300M работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −140 / не более −150 / не более −153 дБн), иначе выигрыш теряется.
Поставка и документы
Подберём KADAMM I-ATP8-380/4300M под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что даёт интермодуляция не более −140 / не более −150 / не более −153 дБн?
Чем ниже это значение у I-ATP8-380/4300M, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 3,0 / не более 2,0 / не более 2,0 / не более 2,0?
Доля отражённой мощности при таком КСВН у I-ATP8-380/4300M — не больше 25 %, остальное уходит в антенну.
Какое усиление у I-ATP8-380/4300M?
8 дБи.
Что нужно для подбора I-ATP8-380/4300M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP8-380/4300M.
Какие частоты поддерживает I-ATP8-380/4300M?
Рабочая полоса I-ATP8-380/4300M — 380–520 МГц и 698–960 МГц и 1710–2700 МГц и 3300–4300 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800.
