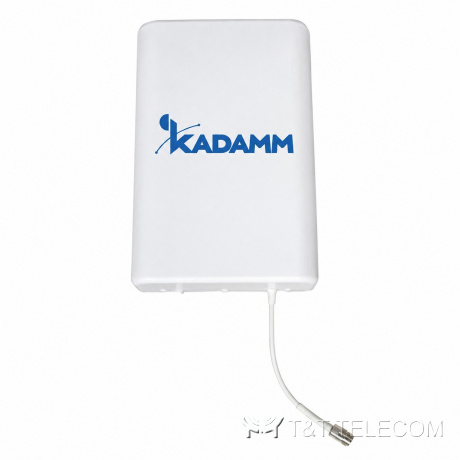

KADAMM I-ATP8-380/4200S — направленная внутренняя антенна 380–520 / 698–960 / 1710–2700 / 3300–4200 МГц, 8 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM I-ATP8-380/4200S — направленная антенна для помещений. В DAS-проектах I-ATP8-380/4200S раздаёт сигнал сотовой связи по этажам и помещениям. Коротко о I-ATP8-380/4200S: полоса 380–520 / 698–4200 МГц; усиление 4–8 дБи; ширина луча 120–55°; поляризация вертикальная; мощность до 50 Вт.
Принцип работы и конструкция
I-ATP8-380/4200S рассчитана на системы покрытия внутри зданий: компактный корпус, небольшое усиление, луч направлен вдоль коридора, в зал или на этаж. Рабочая полоса I-ATP8-380/4200S — 380–520 / 698–960 / 1710–2700 / 3300–4200 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800.
Усиление I-ATP8-380/4200S — 4 / 6 / 8 / 7 дБи. Ширина луча I-ATP8-380/4200S в горизонтальной плоскости — 120° / 90° / 75° / 55°. В вертикальной плоскости ширина луча I-ATP8-380/4200S — 50° / 65° / 65° / 40°. Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной I-ATP8-380/4200S и абонентами нет.
Пассивная интермодуляция I-ATP8-380/4200S — — / не более −140 / не более −140 / не более −140 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН I-ATP8-380/4200S — не более 2,5 / не более 2,0 / не более 2,0 / не более 2,0: обратно отражается не больше 18,4 % подводимой мощности. Допустимая мощность на вход I-ATP8-380/4200S — 50 Вт. Разъёмы I-ATP8-380/4200S: 1 × N или 4.3-10.

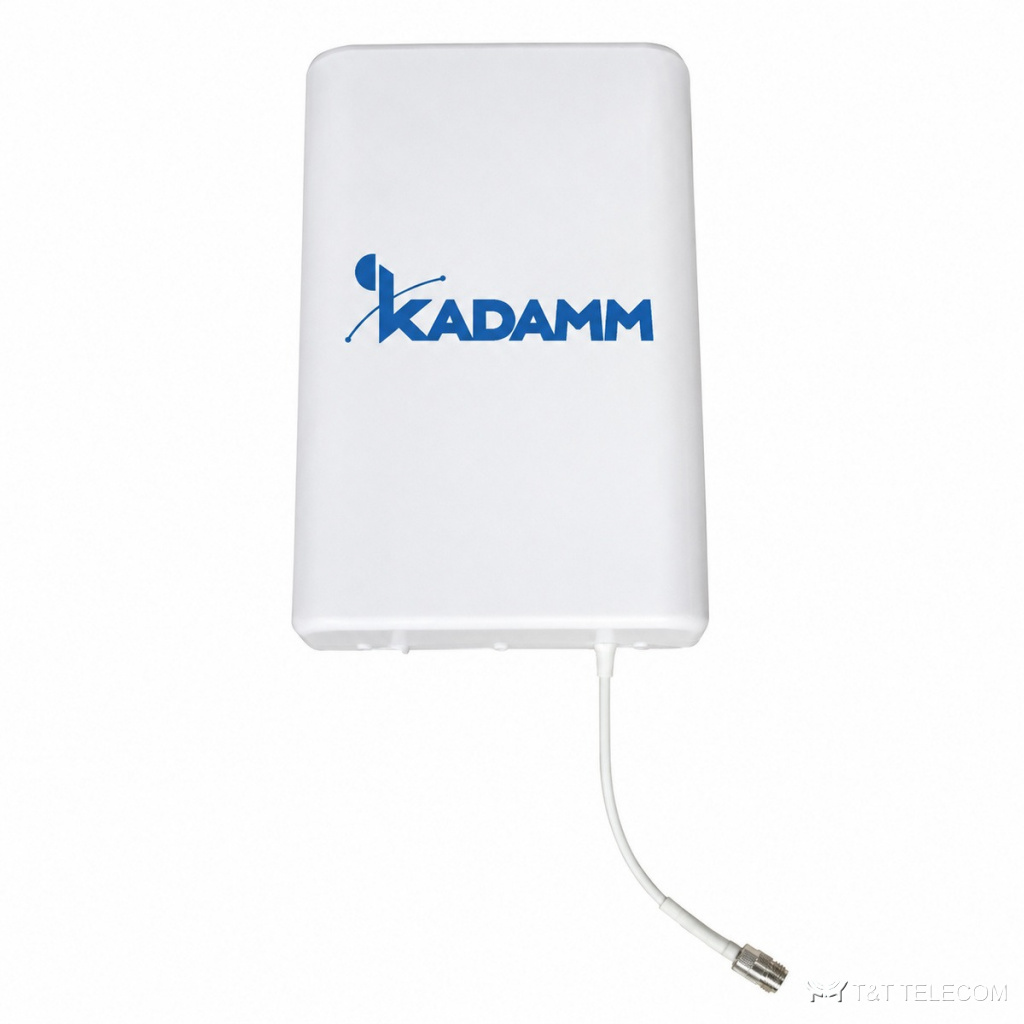

Конструкция I-ATP8-380/4200S: габариты 284 × 180 × 66,5 мм; масса не более 0,7 кг; крепление: на стену (монтажная пластина); кожух — ABS-пластик; работает при −40…+60 °C.
Область применения
- Полоса I-ATP8-380/4200S охватывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP8-380/4200S.
- Для I-ATP8-380/4200S: коридоры, залы, лестницы и подземные этажи.
- Для I-ATP8-380/4200S: сервисные антенны репитеров и систем DAS.
Технические характеристики
| Параметр | 380–520 МГц | 698–960 МГц | 1710–2700 МГц | 3300–4200 МГц |
|---|---|---|---|---|
| Диапазон частот | 380–520 / 698–960 / 1710–2700 / 3300–4200 МГц | |||
| Коэффициент усиления (пиковый), дБи | 4 | 6 | 8 | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость (тип.) | 120° | 90° | 75° | 55° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость (тип.) | 50° | 65° | 65° | 40° |
| КСВН | ≤2,5 | ≤2,0 | ≤2,0 | ≤2,0 |
| Интермодуляция IM3 (2 × 43 дБм), дБн | — | ≤−140 | ≤−140 | ≤−140 |
| Поляризация | Вертикальная | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | розетка N или 4.3-10 на кабельном выводе 30 см (длина по заказу) |
| Расположение разъёма | Снизу |
| Размеры (В × Ш × Г) | 284 × 180 × 66,5 мм |
| Масса антенны | ≤0,7 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
| Влажность | 5–95 % |
| Исполнение | для помещений |
| Крепление | на стену (монтажная пластина) |
Подбор под объект
- Сверьте частоты своей сети с полосой I-ATP8-380/4200S — 380–520 / 698–4200 МГц.
- Усиление I-ATP8-380/4200S — 4–8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATP8-380/4200S: в горизонтальной плоскости 120–55°, в вертикальной 50° / 65° / 65° / 40°.
- Монтаж I-ATP8-380/4200S: на стену (монтажная пластина).
- Габариты и масса I-ATP8-380/4200S: 284 × 180 × 66,5 мм, ≤0,7 кг.
- Если на I-ATP8-380/4200S работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (— / не более −140 / не более −140 / не более −140 дБн), иначе выигрыш теряется.
Поставка и документы
Подберём KADAMM I-ATP8-380/4200S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает I-ATP8-380/4200S?
Рабочая полоса I-ATP8-380/4200S — 380–520 / 698–4200 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800.
Какое усиление у I-ATP8-380/4200S?
4–8 дБи. Ширина луча — 120–55°.
Как крепится I-ATP8-380/4200S?
На стену (монтажная пластина).
Что даёт интермодуляция — / не более −140 / не более −140 / не более −140 дБн?
Чем ниже это значение у I-ATP8-380/4200S, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 2,5 / не более 2,0 / не более 2,0 / не более 2,0?
Доля отражённой мощности при таком КСВН у I-ATP8-380/4200S — не больше 18,4 %, остальное уходит в антенну.
