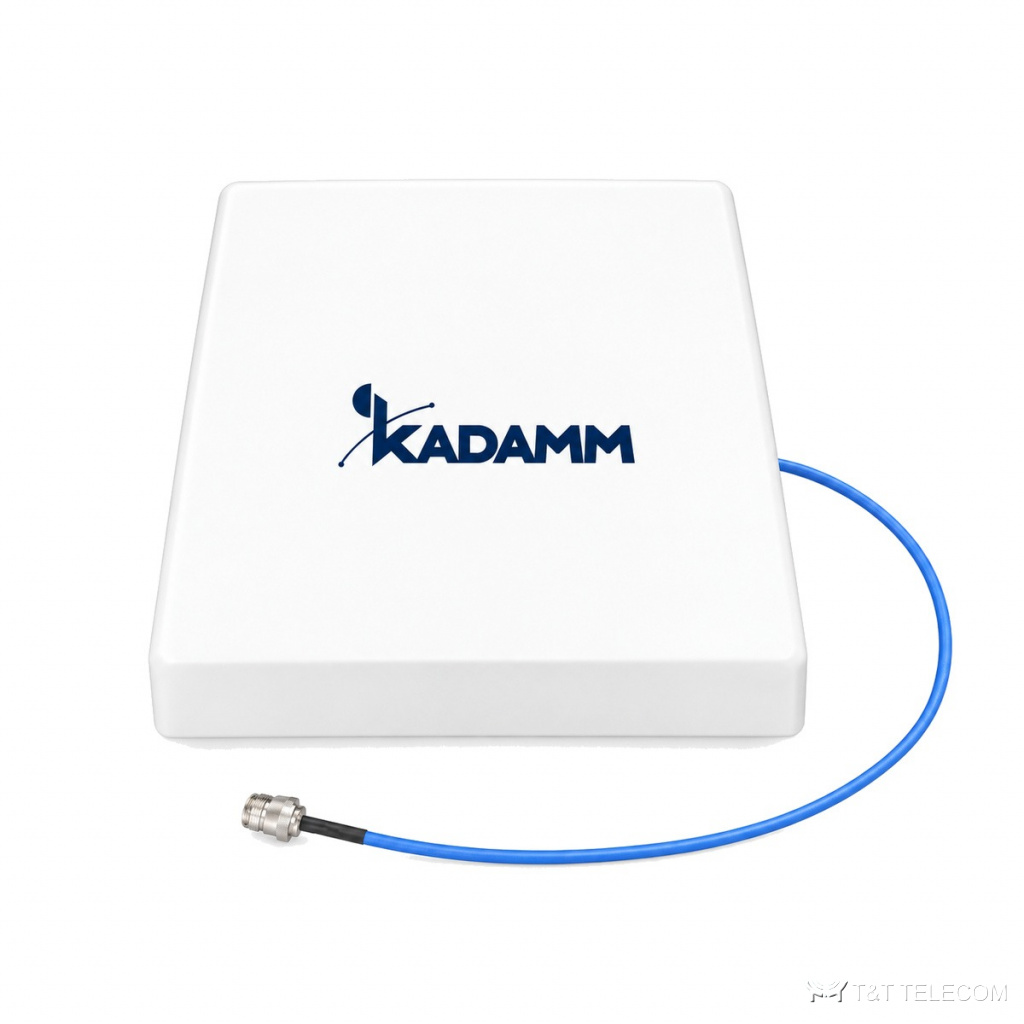

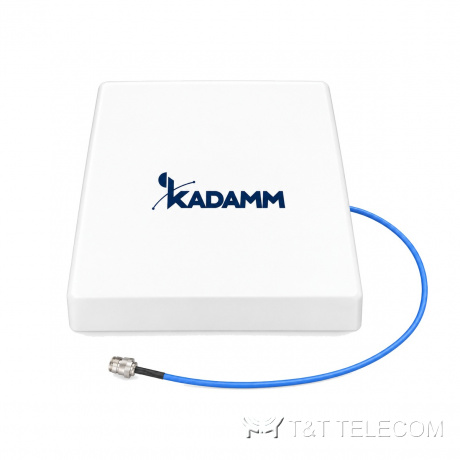

KADAMM I-ATP4-350/960S — внутренняя панельная антенна 350–806 / 806–960 МГц, 4 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM I-ATP4-350/960S — внутренняя панельная антенна. I-ATP4-350/960S — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Ключевые параметры I-ATP4-350/960S: полоса 350–960 МГц; усиление 4 дБи; поляризация вертикальная; мощность до 50 Вт.
Устройство и принцип работы
I-ATP4-350/960S рассчитана на системы покрытия внутри зданий: компактный корпус, небольшое усиление, луч направлен вдоль коридора, в зал или на этаж. Рабочая полоса I-ATP4-350/960S — 350–806 / 806–960 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
Усиление I-ATP4-350/960S — 4 ± 1 дБи. Ширина луча I-ATP4-350/960S в горизонтальной плоскости — 100 °± 20 °. В вертикальной плоскости ширина луча I-ATP4-350/960S — 90 °± 20 °. Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной I-ATP4-350/960S и абонентами нет.
КСВН I-ATP4-350/960S — не более 2 / не более 1,8: обратно отражается не больше 11,1 % подводимой мощности. Допустимая мощность на вход I-ATP4-350/960S — 50 Вт. Разъёмы I-ATP4-350/960S: N. Конструкция I-ATP4-350/960S: габариты не более 270 × 240 × 75; масса не более 1; работает при −40…+60 °C.
Где применяют
- Диапазоны I-ATP4-350/960S: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Объекты, где нужно это оборудование в тракте — I-ATP4-350/960S.
- Коридоры, залы, лестницы и подземные этажи (I-ATP4-350/960S).
- Сервисные антенны репитеров и систем DAS (I-ATP4-350/960S).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–806 / 806–960 МГц |
| Коэффициент усиления | 4 ± 1 дБи |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | ≤ 2 / ≤1,8 |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Ширина ДН, горизонтальная плоскость | 100 °± 20 ° |
| Ширина ДН, вертикальная плоскость | 90 °± 20 ° |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM I-ATP4-350/960S | 350–806 / 806–960 | 4 ± 1 | 1 | вертикальная | 100 °± 20 ° / 90 °± 20 ° | 50 | N (розетка) | ≤ 270 × 240 × 75 | ≤ 1 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | N (розетка) |
| Габариты | ≤ 270 × 240 × 75 |
| Масса | ≤ 1 |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+60 °C |
Как подобрать
- Сверьте частоты своей сети с полосой I-ATP4-350/960S — 350–960 МГц.
- Усиление I-ATP4-350/960S — 4 дБи: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса I-ATP4-350/960S: ≤ 1.
Поставка и документы
Подберём KADAMM I-ATP4-350/960S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что означает КСВН не более 2 / не более 1,8?
Доля отражённой мощности при таком КСВН у I-ATP4-350/960S — не больше 11,1 %, остальное уходит в антенну.
Что нужно для подбора I-ATP4-350/960S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP4-350/960S.
Какие частоты поддерживает I-ATP4-350/960S?
Рабочая полоса I-ATP4-350/960S — 350–960 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800.
Какое усиление у I-ATP4-350/960S?
4 дБи.
