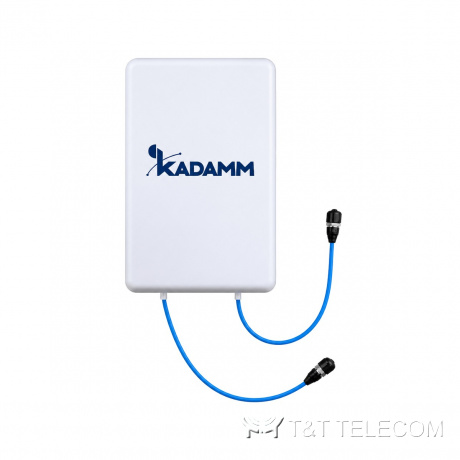

KADAMM I-ATP-600/6000-M — внутренние панельные антенны 600–6000 МГц: 8,5 дБи, 4 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

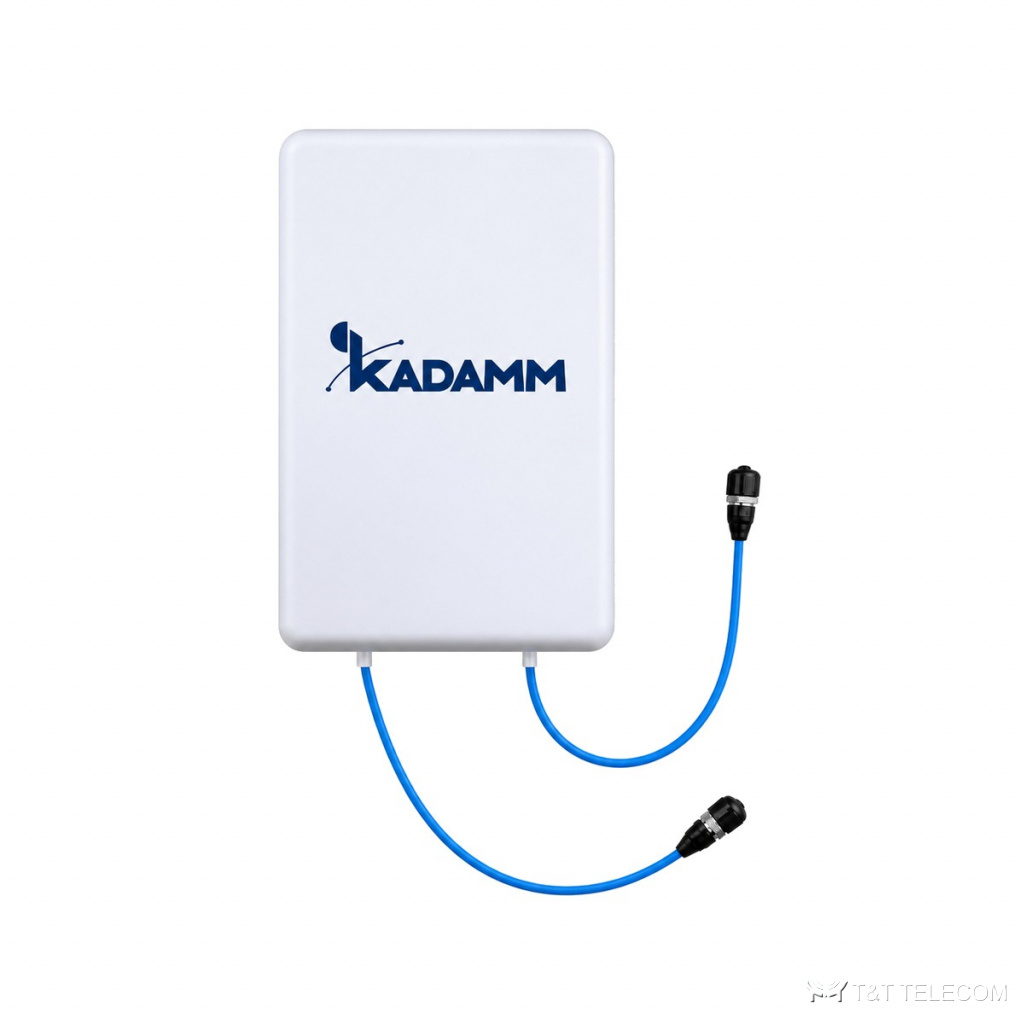

Модель KADAMM I-ATP-600/6000-M — внутренние панельные антенны. Назначение и состав I-ATP-600/6000-M описаны ниже; исполнение подбираем под задачу объекта. Коротко о I-ATP-600/6000-M: полоса 600–6000 МГц; усиление 8,5 дБи; поляризация по модели; мощность до 50 Вт.
Как устроена I-ATP-600/6000-M
I-ATP-600/6000-M рассчитана на системы покрытия внутри зданий: компактный корпус, небольшое усиление, луч направлен вдоль коридора, в зал или на этаж. Рабочая полоса I-ATP-600/6000-M — 600–6000 МГц (по модели — см. таблицу), в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление I-ATP-600/6000-M — 8,5 дБи (по модели). КСВН I-ATP-600/6000-M — по модели — см. таблицу. Допустимая мощность на вход I-ATP-600/6000-M — 50 Вт. Разъёмы I-ATP-600/6000-M: по модели — см. таблицу. Конструкция I-ATP-600/6000-M: габариты по модели — см. таблицу; масса по модели — см. таблицу; работает при по модели — см. таблицу.
Область применения
- Через I-ATP-600/6000-M работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Объекты, где нужно это оборудование в тракте — I-ATP-600/6000-M.
- Коридоры, залы, лестницы и подземные этажи — I-ATP-600/6000-M.
- Для I-ATP-600/6000-M: сервисные антенны репитеров и систем DAS.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–6000 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 8,5 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 2/4 порта |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM I-ATP9-600/4000M4 | 600–698 / 698–960 / 1710–2700 / 3300–4000 | 4,0/5,5/8,5/7,0 дБи | 4 | вертикальная + горизонтальная (H + V) | 108–80°/130–85°/95–58°/65–33° / 98–75°/108–78°/83–45°/90–25° | 50 Вт | 4 × N или 4.3-10 (розетка) | 385 × 315 × 68 мм | 1,5 кг | −40…+65 °C | ≤2,5 |
| KADAMM I-ATP9-600/4000M | 600–698 / 698–960 / 1710–2700 / 3300–4000 | 5,0 / 5,0 / 5,5 / 8,5 / 7,0 | 2 | вертикальная + горизонтальная (H + V) | 100° / 98° / 90° / 65° / 45° / 83° / 80° / 78° / 60° / 38° | 50 Вт | 2 × 4.3-10 (розетка) | уточняйте у менеджера | уточняйте у менеджера | — | ≤2,5 |
| KADAMM I-ATP9-600/6000M4 | 600–698 / 698–960 / 1710–2700 / 3300–4000 / 4000–6000 | 4,0/5,5/8,5/7,0/6,0 дБи | 4 | вертикальная + горизонтальная (H + V) | 108–80°/130–85°/95–58°/65–33°/52–28° / 98–75°/108–78°/83–45°/90–25°/45–22° | 50 Вт | 4 × N или 4.3-10 (розетка) | 385 × 315 × 68 мм | 1,5 кг | −40…+65 °C | ≤2,5 |
| KADAMM I-ATP9-617/6000M | 617–960 / 1425–2700 / 3300–3800 / 4900–6000 | 5,5/8,5/7,0 /6,5 | 2 | вертикальная + горизонтальная (H + V) | 90°65°45°23° / 78°60°38°25° | 50 Вт | 2 × 4.3-10 (розетка) | 315 × 195 × 68 мм | 0,65 кг | −40…+65 °C | ≤2,0 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой I-ATP-600/6000-M — 600–6000 МГц.
- Усиление I-ATP-600/6000-M — 8,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса I-ATP-600/6000-M: по модели — см. таблицу.
Поставка и документы
Подберём KADAMM I-ATP-600/6000-M под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает I-ATP-600/6000-M?
Рабочая полоса I-ATP-600/6000-M — 600–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какое усиление у I-ATP-600/6000-M?
8,5 дБи.
Что нужно для подбора I-ATP-600/6000-M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP-600/6000-M.
