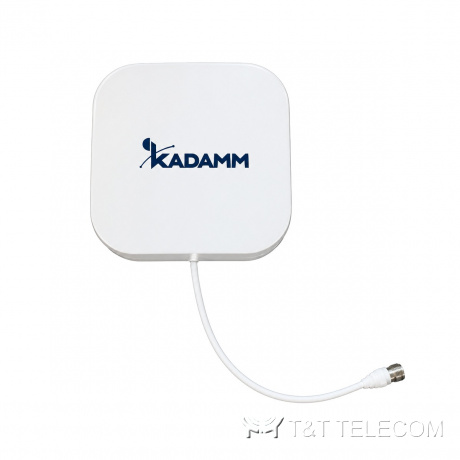

KADAMM I-ATP-600/4000-S — внутренние панельные антенны 600–4000 МГц: 8–9 дБи, 2 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

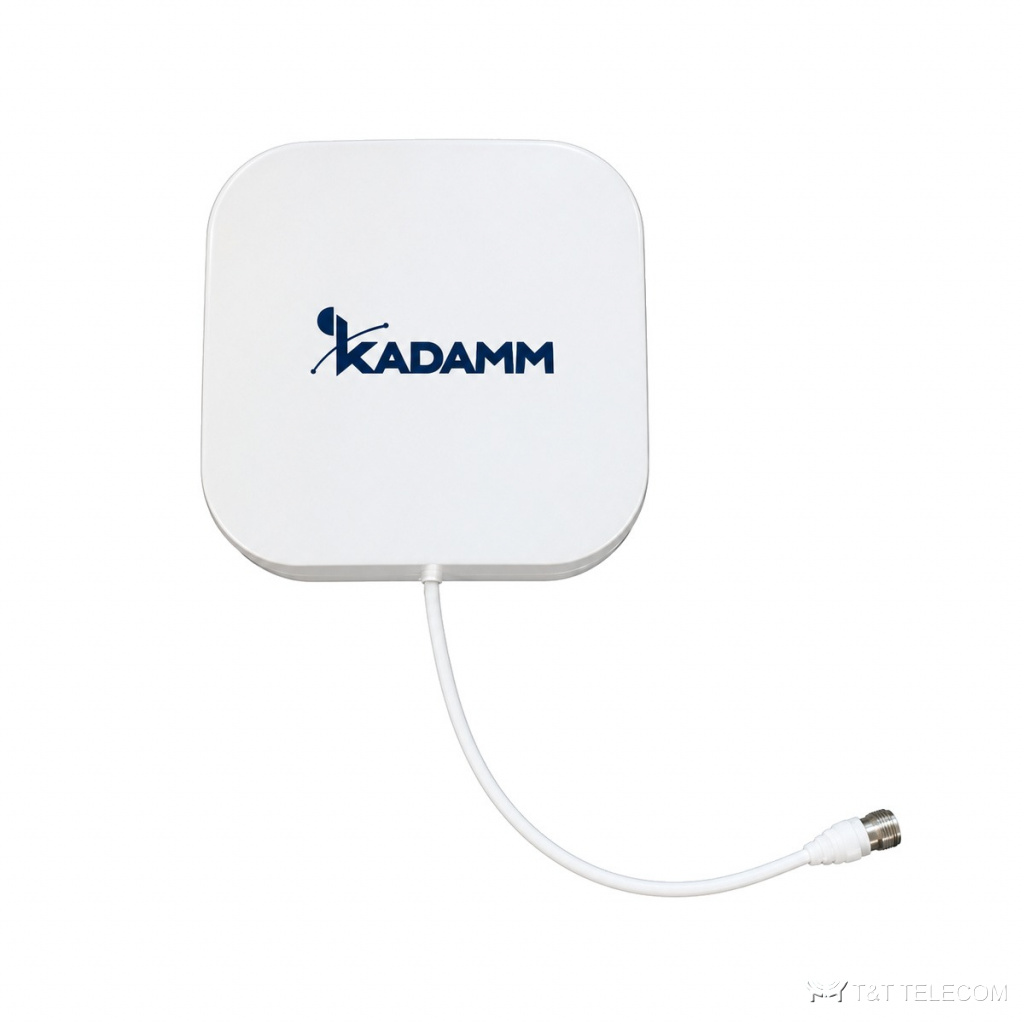

Модель KADAMM I-ATP-600/4000-S — внутренние панельные антенны. Назначение и состав I-ATP-600/4000-S описаны ниже; исполнение подбираем под задачу объекта. Ключевые параметры I-ATP-600/4000-S: полоса 600–4000 МГц; усиление 8–9 дБи; поляризация вертикальная; мощность до 50 Вт.
Как устроена I-ATP-600/4000-S
I-ATP-600/4000-S рассчитана на системы покрытия внутри зданий: компактный корпус, небольшое усиление, луч направлен вдоль коридора, в зал или на этаж. Рабочая полоса I-ATP-600/4000-S — 600–4000 МГц (по модели — см. таблицу), в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление I-ATP-600/4000-S — 8–9 дБи (по модели). Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной I-ATP-600/4000-S и абонентами нет. Пассивная интермодуляция I-ATP-600/4000-S — не более −140 | -150 | -153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.
КСВН I-ATP-600/4000-S — по модели — см. таблицу. Допустимая мощность на вход I-ATP-600/4000-S — 50 Вт. Разъёмы I-ATP-600/4000-S: по модели — см. таблицу. Конструкция I-ATP-600/4000-S: габариты по модели — см. таблицу; масса по модели — см. таблицу; работает при −40…+65 °C.
Где применяют
- Через I-ATP-600/4000-S работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Сети радиосвязи и сотовой связи — I-ATP-600/4000-S.
- Для I-ATP-600/4000-S: коридоры, залы, лестницы и подземные этажи.
- Сервисные антенны репитеров и систем DAS (I-ATP-600/4000-S).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–4000 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 8–9 дБи (по модели) |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Интермодуляция PIM3 | ≤−140 | -150 | -153 |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM I-ATP8-600/4000S | 600–960 / 1710–2700 / 3300–4000 | 5,5 дБи / 8,0 дБи / 7,0 дБи | 1 | вертикальная | 85°65°50° / 74°60°45° | 50 Вт | N (розетка) | 173 × 173 × 70 мм | 0,5 кг | ≤2,0 |
| KADAMM I-ATP9-600/4000S | 600–698 / 698–960 / 1710–2700 / 3300–4000 | 5,0 / 5,0 / 6,5 / 9,0 / 7,0 | 1 | вертикальная | 95° / 100° / 85° / 65° / 50° / 95° / 90° / 82° / 60° / 45° | 50 Вт | 4.3-10 (розетка) | 180×158×60 | 0,4 | ≤2,3 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+65 °C |
Подбор под объект
- Сверьте частоты своей сети с полосой I-ATP-600/4000-S — 600–4000 МГц.
- Усиление I-ATP-600/4000-S — 8–9 дБи: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса I-ATP-600/4000-S: по модели — см. таблицу.
- Если на I-ATP-600/4000-S работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −140 | -150 | -153 дБн), иначе выигрыш теряется.
Поставка и документы
Подберём KADAMM I-ATP-600/4000-S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что даёт интермодуляция не более −140 | -150 | -153 дБн?
Чем ниже это значение у I-ATP-600/4000-S, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Какие частоты поддерживает I-ATP-600/4000-S?
Рабочая полоса I-ATP-600/4000-S — 600–4000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какое усиление у I-ATP-600/4000-S?
8–9 дБи.
Что нужно для подбора I-ATP-600/4000-S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP-600/4000-S.
