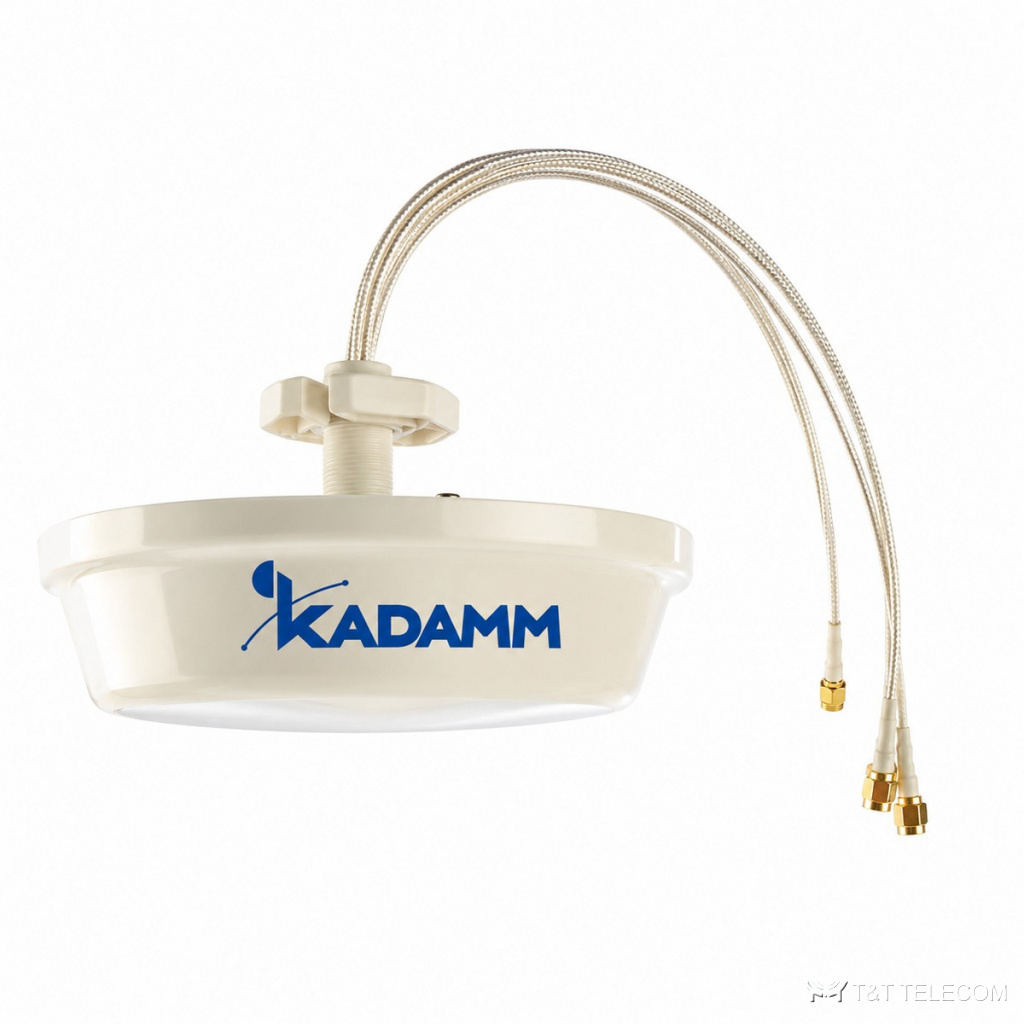

KADAMM CL24 — потолочные антенны. Всенаправленная антенна CL24 подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Коротко о CL24: полоса 2400–2500 МГц; усиление 3 дБи; мощность до 100 Вт, 50 Вт.
Принцип работы и конструкция
CL24 крепят к потолку: антенна светит вниз и в стороны, под ней образуется «купол» покрытия радиусом в несколько метров — так закрывают помещение, коридор, холл. Рабочая полоса CL24 — 2400–2500 МГц, в неё попадают Wi-Fi 2,4 ГГц. Длина волны на средней частоте CL24 около 12,2 см — от неё зависят размеры излучателей.
Коэффициент усиления CL24 составляет 3 дБи (0,9 дБд). КСВН CL24 — не более 2: обратно отражается не больше 11,1 % подводимой мощности. Допустимая мощность на вход CL24 — 100 Вт, 50 Вт. Конструкция CL24: масса 0,2 кг, 0,25 кг, 0,4 кг; крепление: на потолок; работает при −40…+65 °C.
Область применения
- Полоса CL24 охватывает Wi-Fi 2,4 ГГц.
- Покрытие вокруг здания или площадки — CL24.
- Офисы, торговые центры, гостиницы, больницы, паркинги — CL24.
- Распределённые системы покрытия этажей — CL24.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 2400–2500 МГц (Wi-Fi, ISM) |
| Усиление | 3 дБи |
| Порты | MIMO, 2–4 порта |
| КСВН | ≤2 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100 Вт, 50 Вт |
Исполнения
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM CL24-3M | 2400-2500 МГц | 3 | 360°/65° | 3 (вертикальная) | 3×SMA (вилка) | Ø145×65 мм |
| KADAMM CL24-3MA | 2400-2500 МГц | 3 | 360°/68° | 3 (вертикальная) | 3×SMA (вилка) | Ø120×35 мм |
| KADAMM CL24-3MB | 2400-2500 МГц | 3 | 360°/65° | 6 (вертикальная) | 6×SMA (вилка) | Ø145×65 мм |
| KADAMM CL24-3MC | 2400-2500 МГц | 3 | 360°/68° | 6 (вертикальная) | 6×SMA (вилка) | Ø154×70 мм |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Крепление | на потолок |
| Рабочая температура | −40…+65 °C |
| Масса | 0,2 кг, 0,25 кг, 0,4 кг |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы CL24: 2400–2500 МГц.
- Коэффициент усиления CL24 — 3 дБи; больше усиление — уже луч.
- Монтаж CL24: на потолок.
- Габариты и масса CL24: 0,2 кг, 0,25 кг, 0,4 кг.
Поставка и документы
Поставляем KADAMM CL24 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится CL24?
На потолок.
Что нужно для подбора CL24?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект CL24.
Какие частоты поддерживает CL24?
Рабочая полоса CL24 — 2400–2500 МГц. Это Wi-Fi 2,4 ГГц.
Что означает КСВН не более 2?
Доля отражённой мощности при таком КСВН у CL24 — не больше 11,1 %, остальное уходит в антенну.
Сколько это в дБд — усиление 3 дБи?
0,9 дБд: от значения в дБи отнимают 2,15 дБ.
