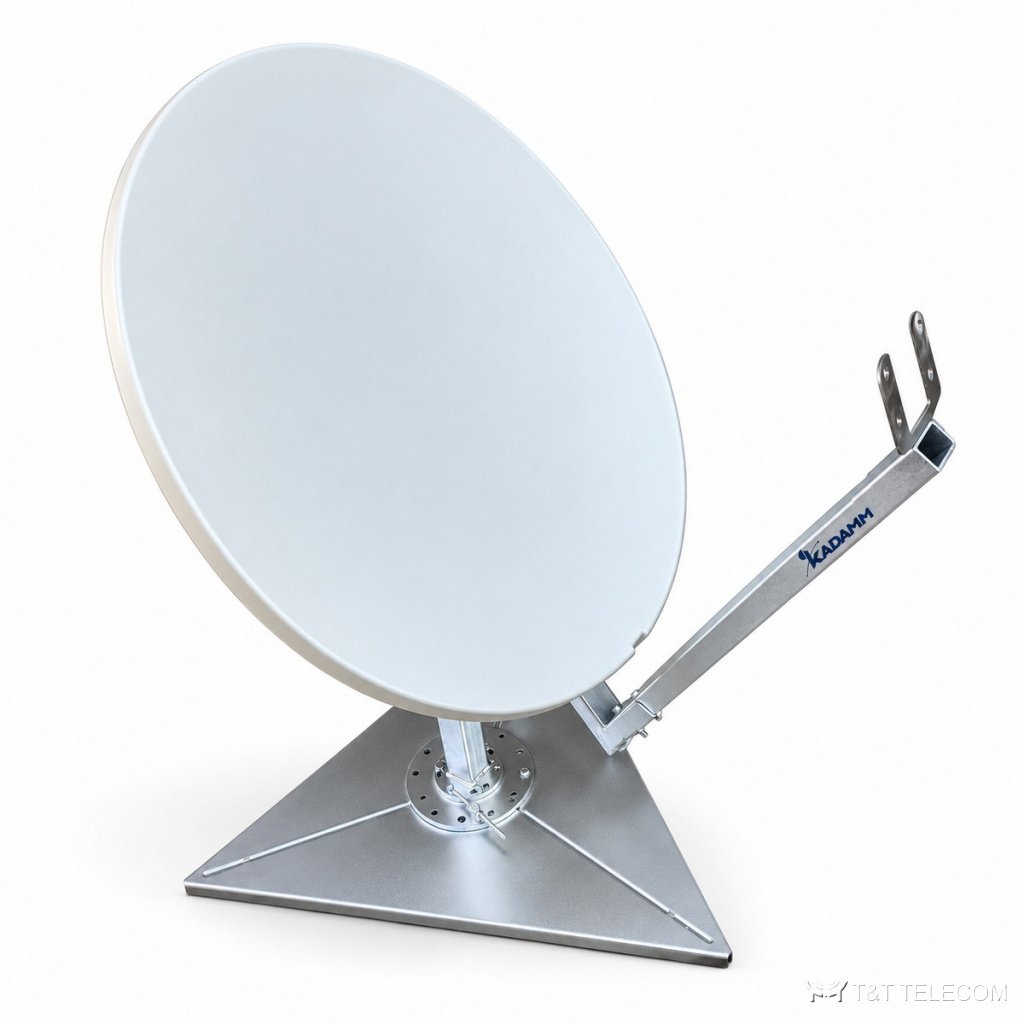

KADAMM ASV — параболическая антенна. ASV работает на земных станциях спутниковой связи: узкий луч наводится на спутник, большое усиление держит канал. Основные данные ASV: полоса 10700–14500 МГц и 17700–21200 МГц и 27000–31000 МГц; усиление 37,6–54,1 дБи; поляризация ku — линейная; ka — круговая (asv-12-ka-rf — линейная или круговая).
Принцип работы и конструкция
ASV — зеркальная антенна земной станции спутниковой связи: облучатель с портами приёма и передачи и опорно-поворотное устройство; качество линии определяют усиление на передачу и добротность на приём (G/T). Рабочая полоса ASV — Ku / Ka. Усиление ASV — 37,6–54,1 дБи.
Подавление первого бокового лепестка у ASV — не выше −14 дБ (исполнения с кольцевым фокусом и 1,8 м): чем оно глубже, тем меньше помех соседним спутникам на дуге. КСВН ASV — 1,25–1,5: обратно отражается не больше 4 % подводимой мощности. ASV рассчитана на абонентские станции VSAT. Диапазоны ASV: Ku / Ka. Апертура ASV — 0,75–1,8 м.
Конструкция ASV: крепление: на трубу 60 мм.
Для каких задач
- Резервные и ведомственные спутниковые сети — ASV.
- Земные станции спутниковой связи и телепорты (ASV).
- Ведомственные и корпоративные спутниковые сети, резервные каналы — ASV.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны, приём / передача | Ku: 10,7–12,75 / 13,75–14,5 ГГц; Ka: 17,7–21,2 / 27,0–31,0 ГГц (по исполнению, см. таблицу «Исполнения») |
| Коэффициент усиления, середина полосы | приём 37,6–50,7 дБи, передача 38,6–54,1 дБи (по исполнению) |
| Поляризация | Ku — линейная; Ka — круговая (ASV-12-KA-RF — линейная или круговая) |
| КСВН | 1,25–1,5 (по исполнению) |
| Кроссполяризационная развязка на оси | 30–35 дБ (по исполнению) |
| Осевое отношение (круговая поляризация) | не более 1,5 дБ |
| Развязка передачи и приёма | не менее 85 дБ (с фильтром); ASV-12-KA-RF — 90 дБ |
| Ширина луча по уровню −3 дБ, приём / передача | 1,2 м Ku: 1,47° / 1,22°; 1,2 м Ka: 0,84° / 0,54°; 1,2 м с кольцевым фокусом: 0,81° / 0,56°; 1,8 м офсетная: 0,61° / 0,40°; 1,8 м с кольцевым фокусом: 0,54° / 0,36° |
| Шумовая температура антенны | 1,2 м с кольцевым фокусом: 181 K (угол места 5°), 140 K (10°); 1,8 м офсетная: 124 / 85,5 / 55,5 K (10° / 20° / 50°); 1,8 м с кольцевым фокусом: 125 / 85 / 50 K (10° / 30° / 50°) |
| Первый боковой лепесток | не выше −14 дБ (исполнения с кольцевым фокусом и 1,8 м) |
| Огибающая боковых лепестков | 29 − 25lgθ дБи (100λ/D ≤ θ ≤ 20°); −3,5 дБи (20° … 26,3°); 32 − 25lgθ дБи (26,3° … 48°); −10 дБи свыше 48° |
| Вносимые потери облучателя | Ku 0,2 дБ; Ka 0,3–0,6 дБ (по исполнению) |
| Допустимая мощность передачи | Ku — 500 Вт; Ka 0,75 м — 50 Вт; Ka 1,2 м SMC — 100 Вт; остальные исполнения — уточняйте у менеджера |
| Волноводный фланец, приём / передача | Ku — WR75 / WR75; Ka — WR42 / WR28 (ASV-18-KA-RF — WR42 / WR34) |
Исполнения
| Артикул | Апертура, м | Схема и зеркало | Приём / передача, ГГц | Усиление приём / передача, дБи | Поляризация | КСВН приём / передача | Фланец приём / передача |
|---|---|---|---|---|---|---|---|
| KADAMM ASV-7.5-KU | 0,75 | офсетная, цельное зеркало из композита SMC | Ku: 10,75–12,75 / 13,75–14,5 | 37,6 / 38,6 (на 12,5 / 14,25 ГГц) | линейная | 1,3 / 1,3 | WR75 / WR75 |
| KADAMM ASV-7.5-KA | 0,75 | офсетная, цельное зеркало из композита SMC | Ka: 18,7–21,2 / 27,5–30,0 | 41 / 44 | круговая | 1,5 / 1,3 | WR42 / WR28 |
| KADAMM ASV-12-KU | 1,2 | офсетная, цельное зеркало из композита SMC | Ku: 10,7–12,75 / 13,75–14,5 | 41,5 / 43 (на 12,5 / 14,25 ГГц) | линейная | 1,25 / 1,25 | WR75 / WR75 |
| KADAMM ASV-12-KA | 1,2 | офсетная, цельное зеркало из композита SMC | Ka: 18,7–21,2 / 27–31 | 45,8 / 49 | круговая | 1,5 / 1,3 | WR42 / WR28 |
| KADAMM ASV-12-KA-RF | 1,2 | с кольцевым фокусом, алюминиевое зеркало | Ka: 17,7–21,2 / 27,1–31 | 44,8 / 48,3 | линейная или круговая | 1,3 / 1,3 | WR42 / WR28 |
| KADAMM ASV-18-KA | 1,8 | офсетная, панельное зеркало | Ka: 17,7–21,2 / 27,5–31 | не менее 49,21 / 52,88 (на 19,0 / 29,0 ГГц) | круговая | 1,35 / 1,35 | WR42 / WR28 |
| KADAMM ASV-18-KA-RF | 1,8 | с кольцевым фокусом, алюминиевое зеркало из 4 панелей | Ka: 17,7–21,2 / 27,1–31 | 50,7 / 54,1 | левая или правая круговая | 1,25 / 1,25 | WR42 / WR34 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Зеркало | 0,75 и 1,2 м — офсетное, цельное из композита SMC; Ka 1,2 и 1,8 м — с кольцевым фокусом, алюминиевые панели; 1,8 м офсетное — панельное |
| Точность поверхности (СКО) | 0,75 м: 0,5 мм (Ku), 0,3 мм (Ka); 1,8 м: 0,3 мм |
| Опорно-поворотное устройство | азимут над углом места, сталь с горячим цинкованием; 1,8 м — на центральной стойке |
| Сектор наведения | азимут 0–360° (1,8 м офсетная — 5–355°); угол места 5–90° (1,2 м SMC — 30–90°, с кольцевым фокусом — 0–90°) |
| Поляризационная подстройка | 0,75 м Ku: ±90°; 1,2 м SMC: ±360°; с кольцевым фокусом: 180° (1,2 м), ±90° (1,8 м) |
| Привод | ручной; ASV-18-KA-RF — ручной или моторизованный (0,11 °/с по азимуту, 0,17 °/с по углу места) |
| Крепление 1,2 м SMC | на трубу 60 мм |
| Масса | 1,2 м с кольцевым фокусом — 80 кг; 1,8 м офсетная — 100 кг нетто, 2 места, 1,2 м³ |
| Рабочий ветер | SMC Ku — 35 м/с, SMC Ka — 20 м/с; 1,2 и 1,8 м с кольцевым фокусом, 1,8 м офсетная — 72–79 км/ч, порывы до 97 км/ч |
| Ветер выживания | 0,75 м: 55 м/с (Ku), 35 м/с (Ka); 1,2 м SMC: 55 м/с; 1,2 м с кольцевым фокусом: 216 км/ч; 1,8 м: 120 км/ч (офсетная), 200 км/ч (с кольцевым фокусом) |
| Рабочая температура | 0,75 и 1,2 м SMC: −40…+60 °C; 1,2 м с кольцевым фокусом: −40…+50 °C; 1,8 м офсетная: −30…+70 °C; 1,8 м с кольцевым фокусом: −20…+48 °C |
| Обледенение | 0,75 и 1,2 м SMC: радиальный лёд 2,5 см; 1,8 м офсетная: 13 мм рабочее, 25 мм выживание |
| Влажность | до 100 % |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы ASV: 10700–14500 МГц и 17700–21200 МГц и 27000–31000 МГц.
- Усиление ASV — 37,6–54,1 дБи: от него зависит дальность и уровень сигнала у абонента.
- Монтаж ASV: на трубу 60 мм.
- Габариты и масса ASV: 1,2 м с кольцевым фокусом — 80 кг; 1,8 м офсетная — 100 кг нетто, 2 места, 1,2 м³.
Поставка и документы
KADAMM ASV поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится ASV?
На трубу 60 мм.
Что означает КСВН 1,25–1,5?
Доля отражённой мощности при таком КСВН у ASV — не больше 4 %, остальное уходит в антенну.
Какое усиление у ASV?
37,6–54,1 дБи.
Что нужно для подбора ASV?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ASV.
