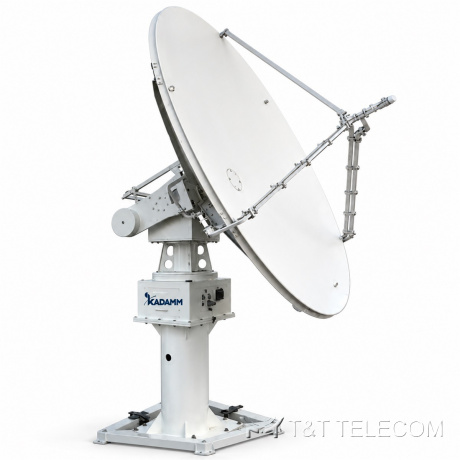

KADAMM AST — антенны слежения за космическими аппаратами низких и средних орбит, S и X
Антенны спутниковой связи
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

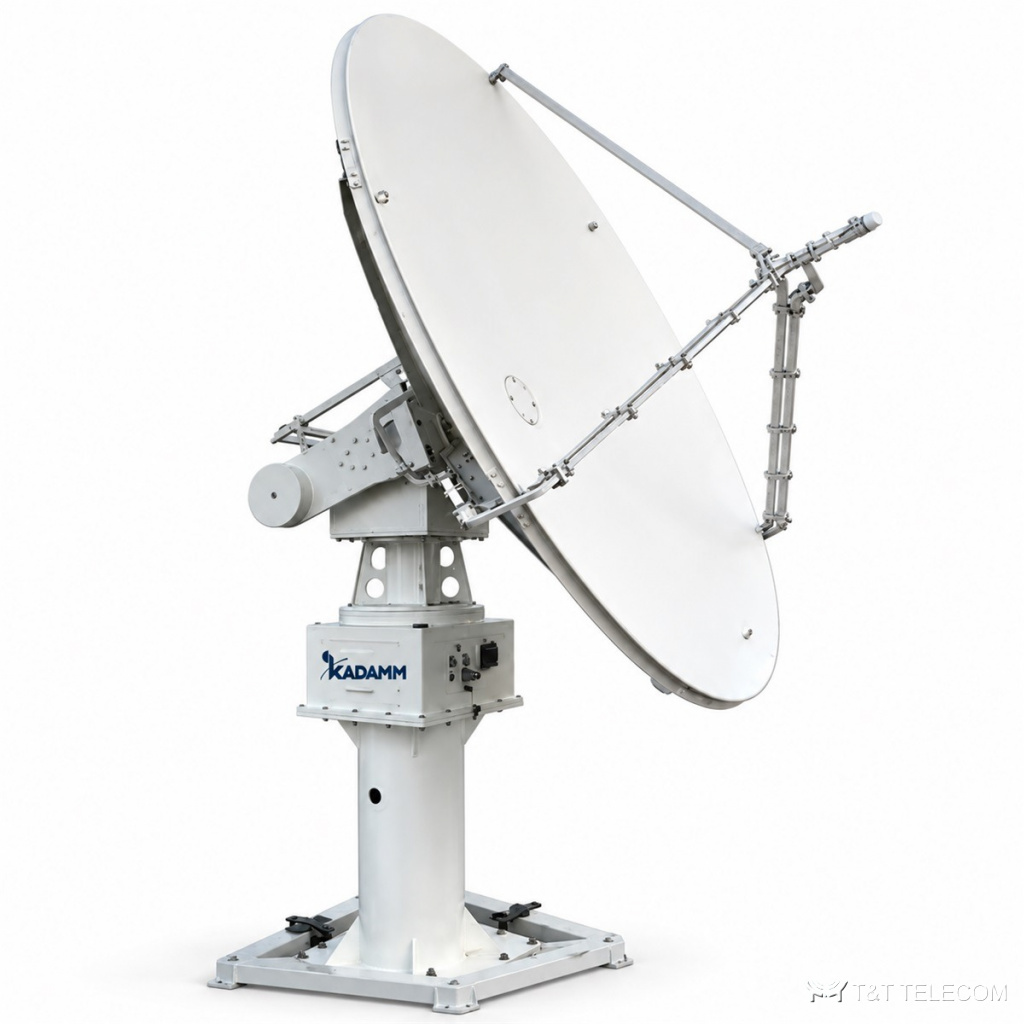

Модель KADAMM AST — параболическая антенна. Параболическая или рупорная антенна AST применяется там, где нужна высокая направленность. Ключевые параметры AST: полоса 2025–2300 МГц и 8025–9700 МГц; усиление до 47,63 дБи; поляризация вертикальная / горизонтальная / левая / правая круговая.
Где применяют
- Радиорелейные пролёты и спутниковые каналы — AST.
Технические характеристики
| Параметр | AST-24-X | AST-37-SX |
|---|---|---|
| Диапазон | X: приём 9,3–9,7 ГГц | X: приём 8,025–8,4 ГГц; S: приём 2,2–2,3, передача 2,025–2,1 ГГц |
| Коэффициент усиления | 45 дБи | X 47,63 дБи; S 35,38 дБи |
| Ширина луча по уровню −3 дБ | 0,9–1,0° | 0,6° / 2,4° |
| КСВН | ≤1,5 | ≤1,5 |
| Поляризация | вертикальная / горизонтальная | левая / правая круговая |
| Осевое отношение | — | X ≤0,8 дБ; S ≤1,2 дБ |
| Шумовая температура антенны | ≤77 K | X ≤85 K; S ≤130 K |
| Развязка передачи и приёма | 80 дБ | 80 дБ |
| Интерфейс облучателя | X: WR112 | X: WR112; S: N |
| Первый боковой лепесток | — | X и S ≤27 дБ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Опорно-поворотное устройство | X/Y, без балласта; оси X и Y ±90° от зенита |
| Скорость по осям | 0,01–10°/с |
| Люфт | менее ±1 угл. мин |
| Разрешение датчиков угла | ≤0,005° |
| Разрешение сервопривода | ≤0,01° |
| Точность программного наведения | менее 0,09° СКО (2,4 м); менее 0,07° СКО (3,7 м) |
| Масса антенны с опорой | 1500 кг (2,4 м); менее 1700 кг (3,7 м) |
| Материал зеркала | алюминий со сталью или алюминий |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AST: 2025–2300 МГц и 8025–9700 МГц.
- Усиление AST — до 47,63 дБи: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса AST: 1500 кг (2,4 м); менее 1700 кг (3,7 м).
Поставка и документы
Поставляем KADAMM AST по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AST?
до 47,63 дБи.
Что нужно для подбора AST?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AST.
Какие частоты поддерживает AST?
Рабочая полоса AST — 2025–2300 МГц и 8025–9700 МГц.
