Модель KADAMM ASI — антенны спутниковой связи Iridium и L-диапазона. Назначение и состав ASI описаны ниже; исполнение подбираем под задачу объекта. Основные данные ASI: полоса 1530–1680 МГц; усиление 2–18 дБи; поляризация круговая правая / круговая левая; разъёмы SMA, MCX, FAKRA, N.
Как устроена ASI
ASI — антенна спутниковой связи с круговой поляризацией для абонентских терминалов. Рабочая полоса ASI — 1530–1680 МГц, в неё попадают GPS L1 / ГЛОНАСС L1. Длина волны на средней частоте ASI около 18,7 см — от неё зависят размеры излучателей. Усиление ASI — 2–18 дБи.
Поляризация ASI круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости. Разъёмы ASI: SMA, MCX, FAKRA, N.
Область применения
- Полоса ASI охватывает GPS L1 / ГЛОНАСС L1.
- Объекты, где нужно это оборудование в тракте — ASI.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | ASI-1621-5 — менее 1,5; ASI-1621-26A — приём — менее 1,5; передача — менее 2; ASI-1621-3A, ASI-1621-11 — не более 2,0; ASI-1530/1680-18 — не более 1,5 |
| Поляризация | круговая правая (круговая правая); ASI-1621-3A и ASI-1530/1680-18 — левая или правая (круговая левая или круговая правая) |
| Осевое отношение | ASI-1621-5 — не более 5 дБ; ASI-1621-26A — не более 3 дБ; остальные — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Малошумящий усилитель | по исполнению (см. таблицу «Исполнения») |
Исполнения
| Артикул | Частоты | Усиление | МШУ | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|

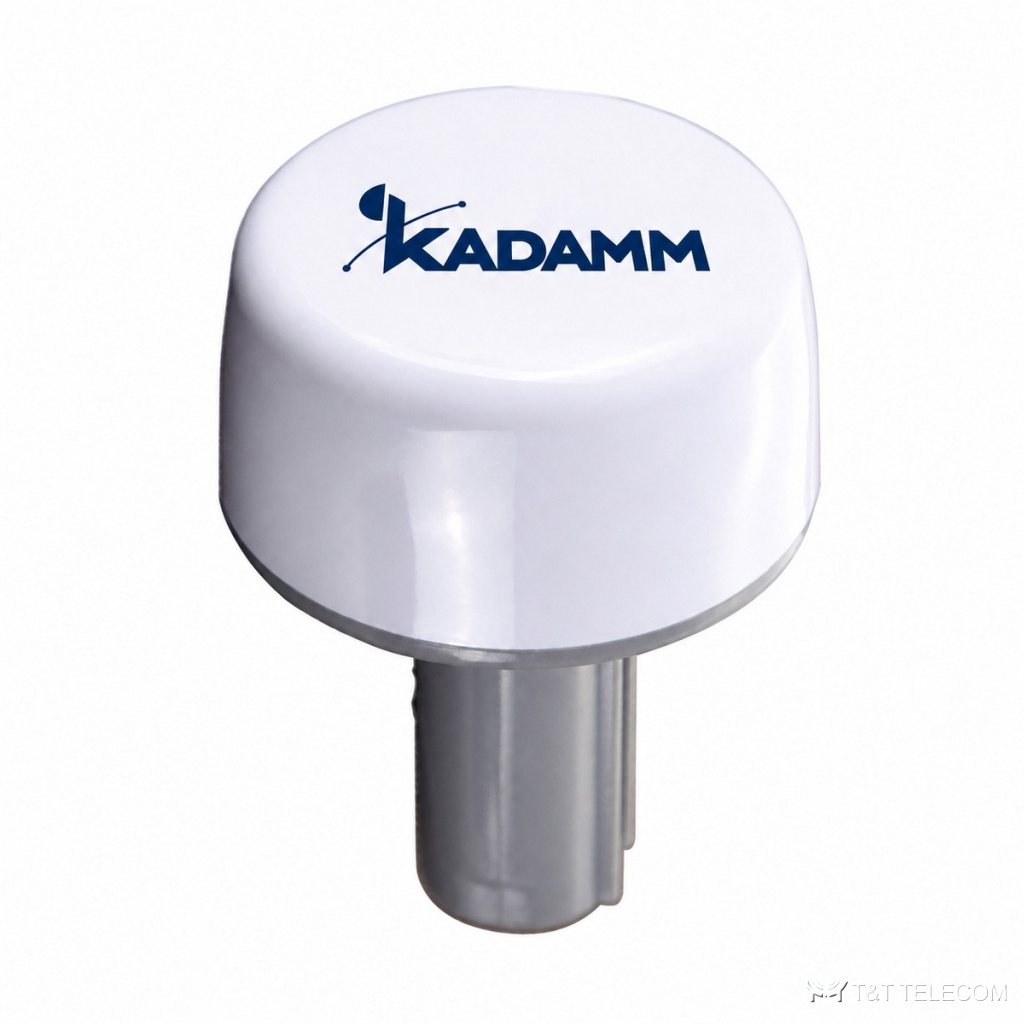

| KADAMM ASI-1621-5 | 1616–1626,5 МГц | 5 дБic в зенит | уточняйте у менеджера | RG316 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу) | винт, IP67 |
| KADAMM ASI-1621-26A | приём — 1616–1626,5 МГц; передача — 1621,35–1626,5 МГц | приём — 2 дБic в зенит; передача — 2 дБic в зенит | 26 ± 1 дБ, шум менее 1,3 дБ; питание 3–5 В DC, 18–20 мА | RG174 (другие — по заказу); длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | магнит или клей, IP65–IP66 |
| KADAMM ASI-1621-3A | 1616–1626,5 МГц | 3,0 дБи | в комплекте; усиление и питание — уточняйте у менеджера | разъём N (розетка) | тренога в комплекте, IP65 |
| KADAMM ASI-1621-11 | 1616–1626,5 МГц | 11,0 дБи; ширина луча 70° / 25° (типовая, Г / В) | нет (пассивная) | разъём N (розетка) | переносная плоская панель на треноге, IP65 |
| KADAMM ASI-1530/1680-18 | 1530–1680 МГц | не менее 18,0 дБи | нет (пассивная) | разъём N (розетка), 50 Ом | плоская панель, IP65 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна спутниковой связи |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | по исполнению (см. таблицу «Исполнения») |
| Степень защиты | по исполнению (см. таблицу «Исполнения») |
| Материал | ASI-1621-5, ASI-1621-26A — ABS; остальные — уточняйте у менеджера |
| Рабочая температура | ASI-1621-5, ASI-1621-26A — −40…+85 °C; ASI-1621-3A, ASI-1621-11, ASI-1530/1680-18 — −40…+60 °C |
| Относительная влажность | ASI-1621-5, ASI-1621-26A — до 95 %; остальные — уточняйте у менеджера |
| Виброустойчивость | ASI-1621-5, ASI-1621-26A — 10–55 Гц, амплитуда 1,5 мм, 2 ч; остальные — уточняйте у менеджера |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой ASI — 1530–1680 МГц.
- Коэффициент усиления ASI — 2–18 дБи; больше усиление — уже луч.
- Под разъёмы ASI (SMA, MCX, FAKRA, N) подбирают джамперы и переходы.
- Монтаж ASI: по исполнению (см. таблицу «Исполнения»).
Поставка и документы
Подберём KADAMM ASI под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает ASI?
Рабочая полоса ASI — 1530–1680 МГц. Это GPS L1 / ГЛОНАСС L1.
Какой разъём у ASI?
SMA, MCX, FAKRA, N. Другие исполнения — уточняйте при заказе.
Какое усиление у ASI?
2–18 дБи.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM ASI — техническое описание 206.84 КБ
