KADAMM ASF — мобильные быстроразвёртываемые спутниковые антенны 1,0–2,4 м, X, C, Ku, Ka

KADAMM ASF — мобильные быстроразвёртываемые спутниковые антенны 1,0–2,4 м, X, C, Ku, Ka
Антенны спутниковой связи
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM ASF — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

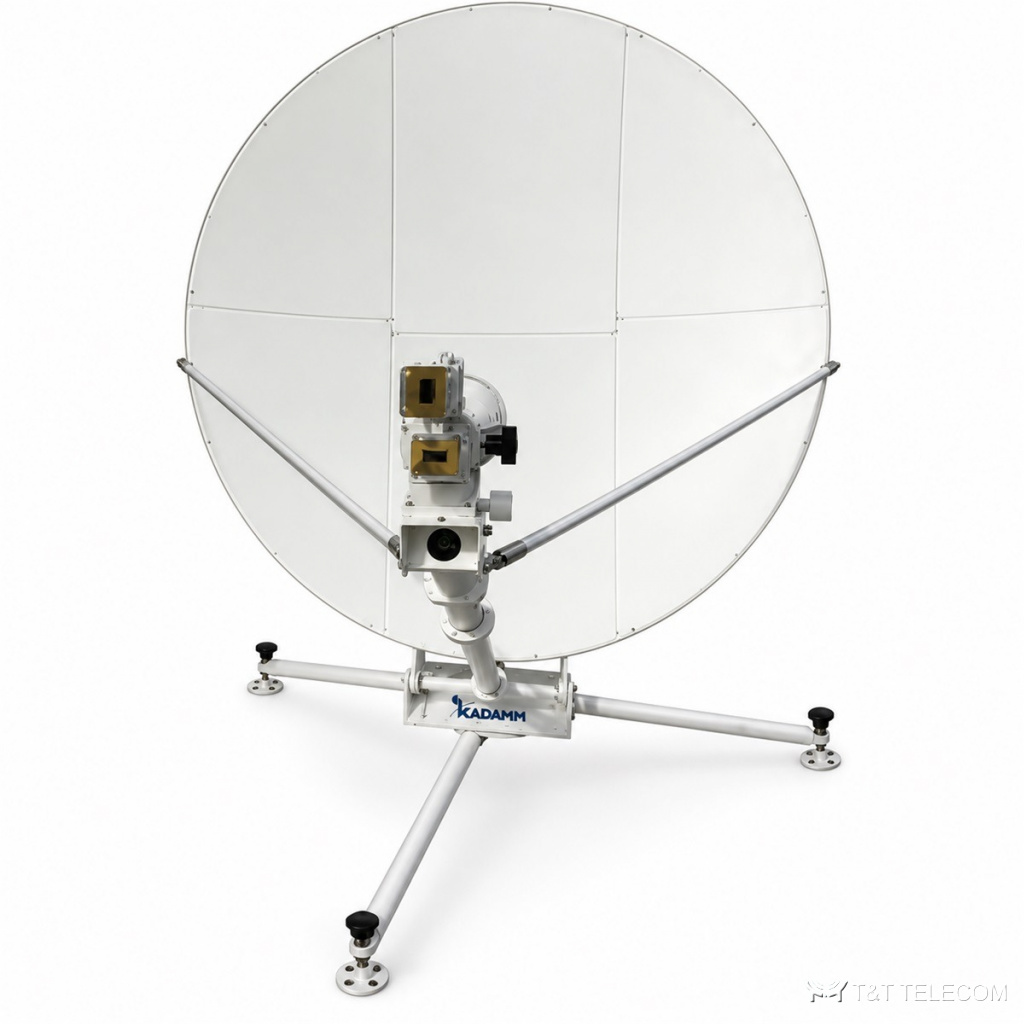

Модель KADAMM ASF — параболическая антенна. ASF даёт узкий луч и большое усиление — для протяжённых радиолиний и спутниковых каналов. Основные данные ASF: полоса 3400–4200 МГц и 5850–6725 МГц и 7250–8400 МГц и 10700–14500 МГц; усиление уточняйте у менеджера.

Где применяют

  • Диапазоны ASF: 5G NR 3,8–4,2 ГГц.
  • Радиорелейные пролёты и спутниковые каналы — ASF.

Технические характеристики

ПараметрЗначение
Диапазоны, передача / приёмX: 7,90–8,40 / 7,25–7,75 ГГц; C: 5,85–6,725 / 3,40–4,20 ГГц; Ku: 13,75–14,5 / 10,7–12,75 ГГц; Ka: 27,5–31,0 / 17,7–21,2 ГГц
Коэффициент усиленияуточняйте у менеджера
КСВН≤1,25
Осевое отношение≤1,5 дБ
Кроссполяризационная развязка≥35 дБ на оси; ≥32 дБ в пределах уровня −1 дБ
Развязка передачи и приёма≥85 дБ
Первый боковой лепесток≤−14 дБ
Число портов2
Волноводный фланецWR112, WR75, WR28/42 (1,0–1,2 м); WR137/229, WR75, WR28/42 (1,5–2,4 м)

Исполнения

АртикулАпертура, мСхема зеркалаДиапазон
KADAMM ASF-10-X1,0офсетный или с кольцевым фокусомX: передача 7,90–8,40, приём 7,25–7,75 ГГц
KADAMM ASF-10-KU1,0офсетный или с кольцевым фокусомKu: передача 13,75–14,5, приём 10,7–12,75 ГГц
KADAMM ASF-10-KA1,0офсетный или с кольцевым фокусомKa: передача 27,5–31,0, приём 17,7–21,2 ГГц
KADAMM ASF-12-X1,2офсетный или с кольцевым фокусомX: передача 7,90–8,40, приём 7,25–7,75 ГГц
KADAMM ASF-12-KU1,2офсетный или с кольцевым фокусомKu: передача 13,75–14,5, приём 10,7–12,75 ГГц
KADAMM ASF-12-KA1,2офсетный или с кольцевым фокусомKa: передача 27,5–31,0, приём 17,7–21,2 ГГц
KADAMM ASF-15-C1,5офсетныйC: передача 5,85–6,725, приём 3,40–4,20 ГГц
KADAMM ASF-15-KU1,5офсетныйKu: передача 13,75–14,5, приём 10,7–12,75 ГГц
KADAMM ASF-15-KA1,5офсетныйKa: передача 27,5–31,0, приём 17,7–21,2 ГГц
KADAMM ASF-18-C1,8офсетныйC: передача 5,85–6,725, приём 3,40–4,20 ГГц
KADAMM ASF-18-KU1,8офсетныйKu: передача 13,75–14,5, приём 10,7–12,75 ГГц
KADAMM ASF-18-KA1,8офсетныйKa: передача 27,5–31,0, приём 17,7–21,2 ГГц
KADAMM ASF-24-C2,4двухзеркальный офсетный по схеме ГрегориC: передача 5,85–6,725, приём 3,40–4,20 ГГц
KADAMM ASF-24-KU2,4двухзеркальный офсетный по схеме ГрегориKu: передача 13,75–14,5, приём 10,7–12,75 ГГц
KADAMM ASF-24-KA2,4двухзеркальный офсетный по схеме ГрегориKa: передача 27,5–31,0, приём 17,7–21,2 ГГц

Механика и условия эксплуатации

ПараметрЗначение
Зеркалоуглепластик
Наведениеручное или моторизованное
Сектор наведенияазимут ±180°, угол места 10–90°, поляризация ±95°
Скорость по осямазимут и угол места 0,01–3°/с, поляризация 1°/с
Питание24 В DC, 10 А; 110–230 В AC, 50/60 Гц, 5 А — по заказу
Рабочий ветер65 км/ч с балластом
Степень защитыIP65
Рабочая температура−40…+50 °C
Влажность0–98 %

Как подобрать

  • Рабочие частоты системы должны лежать внутри полосы ASF: 3400–4200 МГц и 5850–6725 МГц и 7250–8400 МГц и 10700–14500 МГц.
  • Усиление ASF — уточняйте у менеджера: от него зависит дальность и уровень сигнала у абонента.

Поставка и документы

Подберём KADAMM ASF под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Что нужно для подбора ASF?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ASF.

Какие частоты поддерживает ASF?
Рабочая полоса ASF — 3400–4200 МГц и 5850–6725 МГц и 7250–8400 МГц и 10700–14500 МГц. Это 5G NR 3,8–4,2 ГГц.

Какое усиление у ASF?
уточняйте у менеджера.
