KADAMM ASE — антенны земных станций спутниковой связи 3,7–7,3 м, C, Ku, Ka

KADAMM ASE — антенны земных станций спутниковой связи 3,7–7,3 м, C, Ku, Ka
Антенны спутниковой связи
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM ASE — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

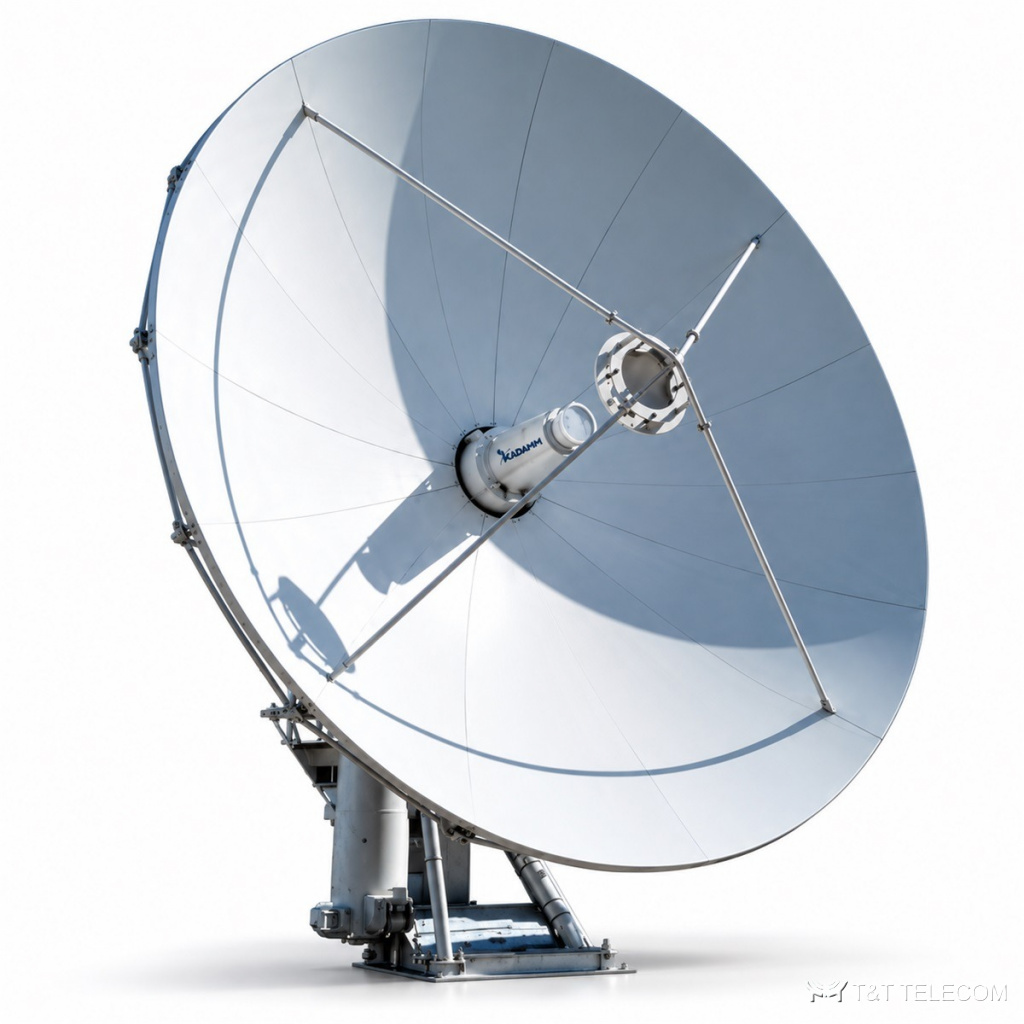

Модель KADAMM ASE — параболическая антенна. Параболическая или рупорная антенна ASE применяется там, где нужна высокая направленность. Ключевые параметры ASE: полоса 3400–4200 МГц и 5850–6725 МГц и 10700–14500 МГц и 17700–21200 МГц; усиление уточняйте у менеджера; поляризация круговая или линейная.

Для каких задач

  • Полоса ASE охватывает 5G NR 3,8–4,2 ГГц.
  • Каналы связи с удалёнными объектами — ASE.

Технические характеристики

ПараметрЗначение
Диапазоны, передача / приёмC: 5,85–6,725 / 3,40–4,20 ГГц; Ku: 13,75–14,5 / 10,7–12,75 ГГц; Ka: 27,5–31,0 / 17,7–21,2 ГГц
Коэффициент усиленияуточняйте у менеджера
КСВН≤1,25
Поляризациякруговая или линейная
Осевое отношение (эллиптичность)≤1,5 дБ
Кроссполяризационная развязка≥35 дБ на оси; ≥32 дБ в пределах уровня −1 дБ
Развязка передачи и приёма≥85 дБ
Первый боковой лепесток≤−14 дБ
Огибающая боковых лепестков29−25lgθ (1° ≤ θ менее 20°); 32−25lgθ (20° ≤ θ менее 48°); −10 дБ (θ ≥ 48°)
Число портов2 или 4
Волноводный фланец облучателяпо исполнению (см. таблицу «Исполнения»)

Исполнения

АртикулАпертура, мДиапазонФланец облучателяОпорно-поворотное устройство
KADAMM ASE-37-C, -KU, -KA, -CKU3,7C, Ku, Ka или C/KuWR112, WR75, WR28/42опорно-поворотное устройство на центральной стойке
KADAMM ASE-45-C, -KU, -KA, -CKU4,5C, Ku, Ka или C/KuWR112, WR75, WR28/42на центральной стойке
KADAMM ASE-53-C, -KU, -KA, -CKU5,3C, Ku, Ka или C/KuWR112, WR75, WR28/42поворотное основание
KADAMM ASE-62-C, -KU, -KA, -CKU6,2C, Ku, Ka или C/KuWR137/229, WR75, WR28/42на центральной стойке
KADAMM ASE-73-C, -KU, -KA, -CKU7,3C, Ku, Ka или C/KuWR137/229, WR75, WR28/42поворотное основание

Механика и условия эксплуатации

ПараметрЗначение
Зеркалоалюминиевые панели, точность поверхности ≤0,35 мм СКО; сборка без юстировки на месте
Наведениеручное или моторизованное
Слежениепошаговое с прогнозом
Сектор наведенияазимут ±85°, угол места 0–90°, поляризация ±45°
Питание привода380 В AC 50 Гц, три фазы; или 110/220 В AC, 47–63 Гц
Рабочий ветер72 км/ч, порывы до 97 км/ч
Ветер выживания200 км/ч
Сейсмостойкостьгоризонтально ≥0,3g, вертикально ≥0,15g
Рабочая температура−40…+50 °C
Влажность0–98 %

Подбор под объект

  • Рабочие частоты системы должны лежать внутри полосы ASE: 3400–4200 МГц и 5850–6725 МГц и 10700–14500 МГц и 17700–21200 МГц.
  • Усиление ASE — уточняйте у менеджера: от него зависит дальность и уровень сигнала у абонента.

Поставка и документы

Подберём KADAMM ASE под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какое усиление у ASE?
уточняйте у менеджера.

Что нужно для подбора ASE?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ASE.

Какие частоты поддерживает ASE?
Рабочая полоса ASE — 3400–4200 МГц и 5850–6725 МГц и 10700–14500 МГц и 17700–21200 МГц. Это 5G NR 3,8–4,2 ГГц.
