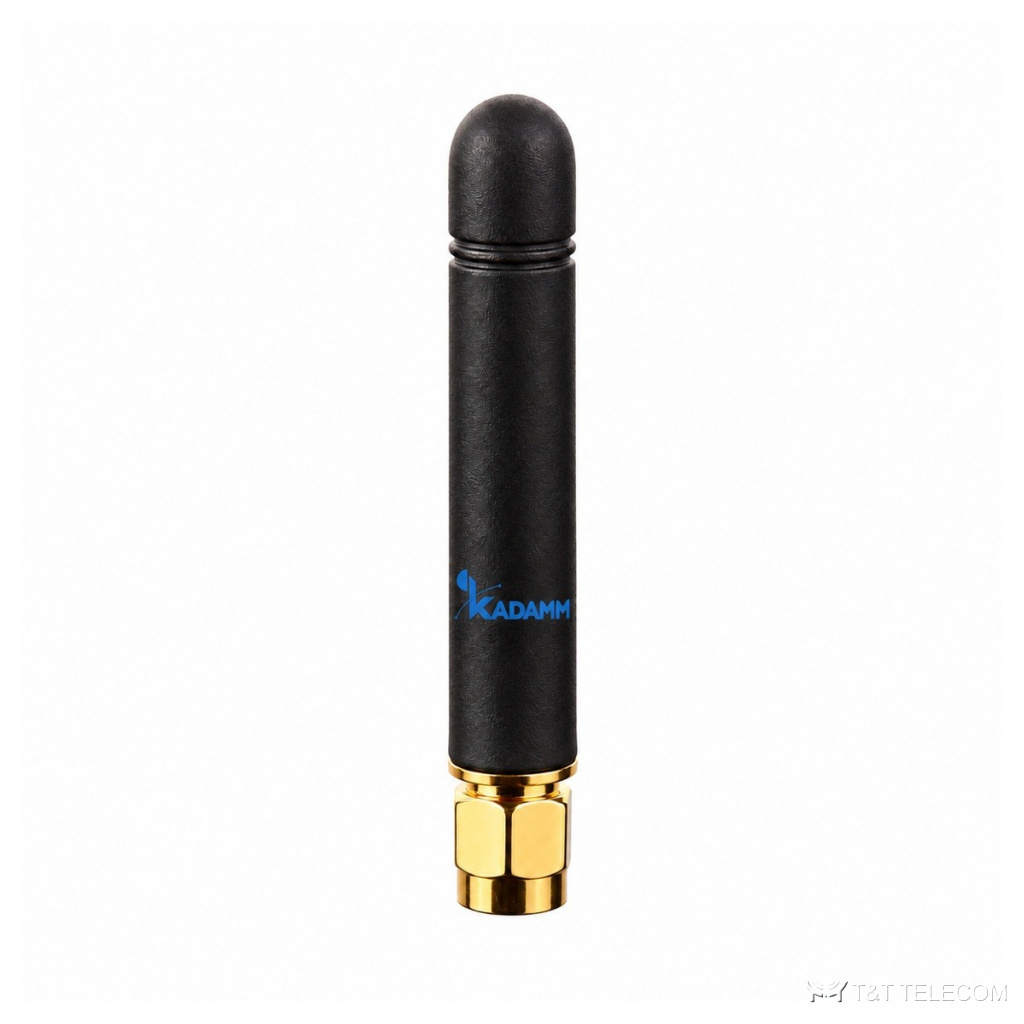

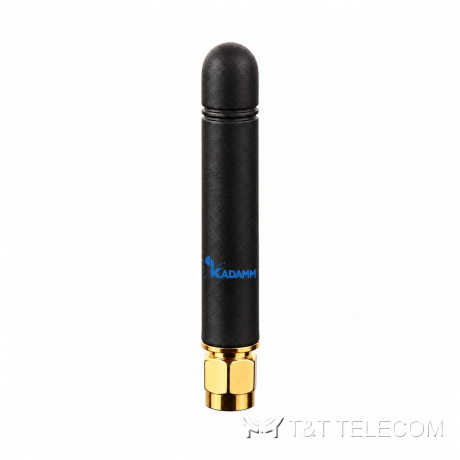

KADAMM AR-58-3 — штыревая антенна Wi-Fi 5 ГГц 4900–5825 МГц, 3 дБи, SMA
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AR-58-3 — всенаправленная антенна Wi-Fi. AR-58-3 расширяет зону Wi-Fi: её подключают к точке доступа или радиомосту на улице и в помещениях. Основные данные AR-58-3: полоса 4900–5825 МГц; усиление 3 дБи; поляризация линейная.
Принцип работы и конструкция
AR-58-3 ставят вместо штатных антенн точки доступа, моста или роутера, когда нужна большая дальность или другая форма зоны покрытия Wi-Fi. Рабочая полоса AR-58-3 — 4900–5825 МГц. Коэффициент усиления AR-58-3 составляет 3 дБи (0,9 дБд). КСВН AR-58-3 — менее 2: обратно отражается не больше 11,1 % подводимой мощности. Разъёмы AR-58-3: SMA.
Диапазоны Wi-Fi: 5 ГГц. Конструкция AR-58-3: габариты Ø9 × 58,9 мм; работает при −40…+85 °C.
Для каких задач
- Радиомосты и точки доступа операторов — AR-58-3.
- Беспроводные мосты между зданиями (AR-58-3).
- Для AR-58-3: покрытие складов, цехов, открытых площадок.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 4900–5825 МГц |
| Коэффициент усиления | 3 дБи |
| КСВН | менее 2 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна на разъём устройства |
| Разъём | SMA, вилка |
| Рабочая температура | −40…+85 °C |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Габариты | Ø9 × 58,9 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AR-58-3: 4900–5825 МГц.
- Усиление AR-58-3 — 3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Разъём SMA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
KADAMM AR-58-3 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что означает КСВН менее 2?
Доля отражённой мощности при таком КСВН у AR-58-3 — не больше 11,1 %, остальное уходит в антенну.
Сколько это в дБд — усиление 3 дБи?
0,9 дБд: от значения в дБи отнимают 2,15 дБ.
Какое усиление у AR-58-3?
3 дБи.
Что нужно для подбора AR-58-3?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AR-58-3.
Какие частоты поддерживает AR-58-3?
Рабочая полоса AR-58-3 — 4900–5825 МГц.
