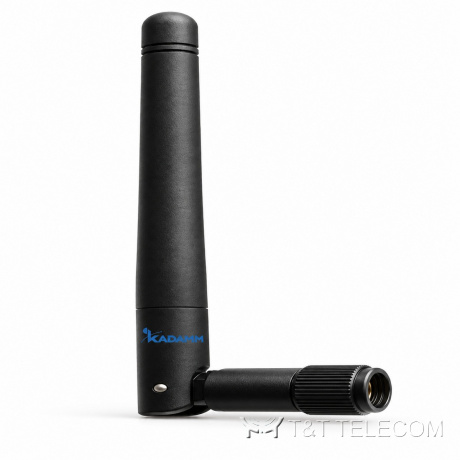

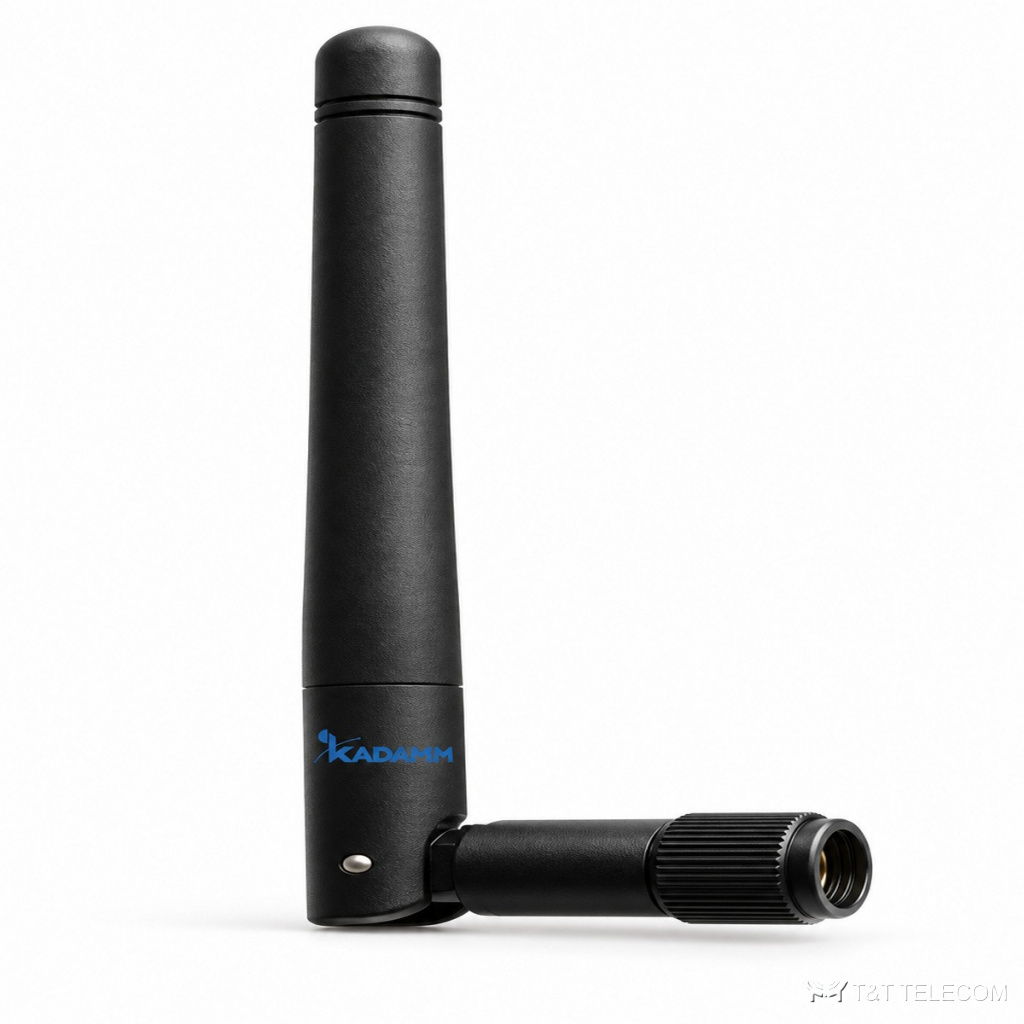

KADAMM AR-24 — штыревые антенны Wi-Fi 2,4 ГГц на разъём SMA или RP-SMA, 1–9 дБи, и выносная на магните
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AR-24 — всенаправленная антенна Wi-Fi. Для беспроводных сетей и радиомостов AR-24 даёт нужную форму луча и усиление. Основные данные AR-24: полоса 2400–2500 МГц; усиление 1–9 дБи; разъёмы SMA, RP-SMA.
Принцип работы и конструкция
AR-24 ставят вместо штатных антенн точки доступа, моста или роутера, когда нужна большая дальность или другая форма зоны покрытия Wi-Fi. Рабочая полоса AR-24 — 2400–2500 МГц, в неё попадают Wi-Fi 2,4 ГГц. Усиление AR-24 — 1–9 дБи. Разъёмы AR-24: SMA, RP-SMA. Диапазоны Wi-Fi: 2,4 ГГц. Разъём RP-SMA — как у большинства точек доступа и роутеров.
Для каких задач
- Диапазоны AR-24: Wi-Fi 2,4 ГГц.
- Уличные и внутренние сети Wi-Fi — AR-24.
- Беспроводные мосты между зданиями — AR-24.
- Покрытие складов, цехов, открытых площадок (AR-24).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | уточняйте у менеджера |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | Исполнение |
|---|---|---|---|---|---|
| KADAMM AMS-24-9M | 2400–2500 МГц | 9 дБи | SMA или RP-SMA (вилка) | 380 мм | на магнитном основании с кабелем |
| KADAMM AR-24-1.5 | 2400–2500 МГц | 1,5 дБи | SMA или RP-SMA (вилка) | 50 мм | — |
| KADAMM AR-24-1.5A | 2400–2500 МГц | 1,5 дБи | SMA или RP-SMA (вилка) | 50 мм | угловая |
| KADAMM AR-24-1A | 2400–2500 МГц | 1,0 дБи | SMA или RP-SMA (вилка) | 25 мм | угловая |
| KADAMM AR-24-2.5R2 | 2400–2500 МГц | 2,5 дБи | SMA или RP-SMA (вилка) | 110 мм | шарнирная |
| KADAMM AR-24-3.5 | 2400–2500 МГц | 3,5 дБи | SMA или RP-SMA (вилка) | 170 мм | — |
| KADAMM AR-24-5.5 | 2400–2500 МГц | 5,5 дБи | SMA или RP-SMA (вилка) | 210 мм | — |
| KADAMM AR-24-9 | 2400–2500 МГц | 9 дБи | SMA или RP-SMA (вилка) | 380 мм | — |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна Wi-Fi на разъём устройства |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Подбор под объект
- Сверьте частоты своей сети с полосой AR-24 — 2400–2500 МГц.
- Коэффициент усиления AR-24 — 1–9 дБи; больше усиление — уже луч.
- Под разъёмы AR-24 (SMA, RP-SMA) подбирают джамперы и переходы.
- Разъём SMA, RP-SMA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Поставляем KADAMM AR-24 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AR-24?
SMA, RP-SMA. Другие исполнения — уточняйте при заказе.
Какое усиление у AR-24?
1–9 дБи.
Что нужно для подбора AR-24?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AR-24.
