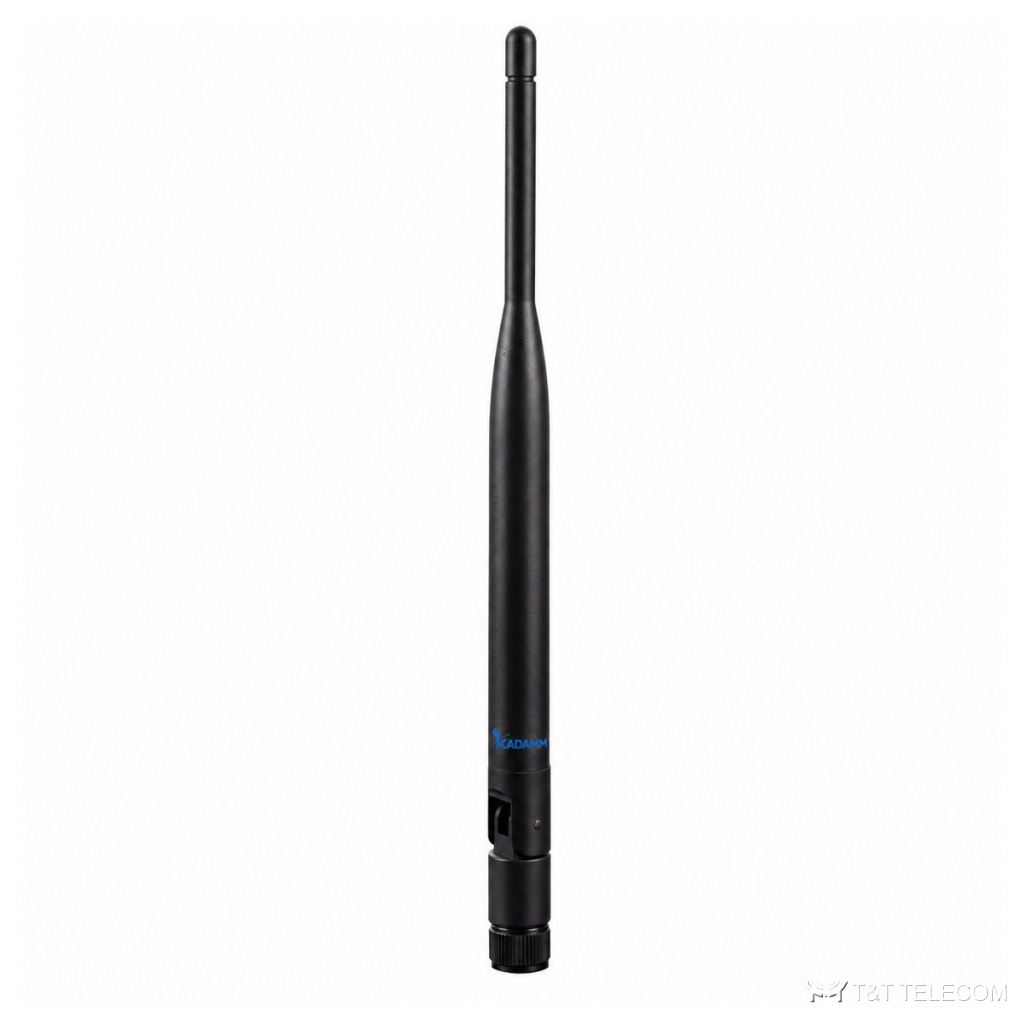

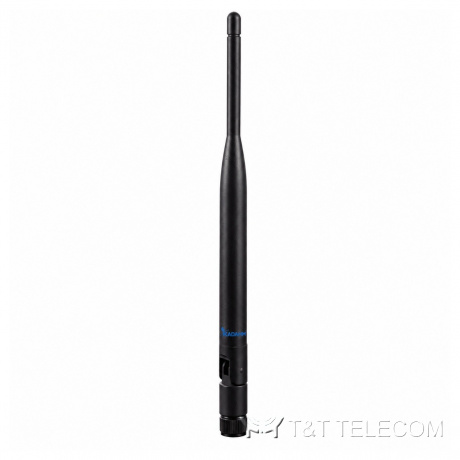

KADAMM AR-24-7R — штыревая антенна Wi-Fi 2,4 ГГц, 7 дБи, RP-SMA
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AR-24-7R — всенаправленная антенна Wi-Fi. Для беспроводных сетей и радиомостов AR-24-7R даёт нужную форму луча и усиление. Основные данные AR-24-7R: полоса 2400–2483,5 МГц; усиление 7 дБи; поляризация линейная.
Устройство и принцип работы
AR-24-7R ставят вместо штатных антенн точки доступа, моста или роутера, когда нужна большая дальность или другая форма зоны покрытия Wi-Fi. Рабочая полоса AR-24-7R — 2400–2483,5 МГц, в неё попадают Wi-Fi 2,4 ГГц. Коэффициент усиления AR-24-7R составляет 7 дБи (4,8 дБд).
КСВН AR-24-7R — менее 2: обратно отражается не больше 11,1 % подводимой мощности. Разъёмы AR-24-7R: RP-SMA. Диапазоны Wi-Fi: 2,4 ГГц. Разъём RP-SMA — как у большинства точек доступа и роутеров. Конструкция AR-24-7R: габариты Ø10,9 × 254 мм; работает при −40…+85 °C.
Область применения
- Диапазоны AR-24-7R: Wi-Fi 2,4 ГГц.
- Уличные и внутренние сети Wi-Fi — AR-24-7R.
- Беспроводные мосты между зданиями (AR-24-7R).
- Для AR-24-7R: покрытие складов, цехов, открытых площадок.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2483,5 МГц |
| Полоса пропускания | 83,5 МГц |
| Коэффициент усиления | 7 дБи |
| КСВН | менее 2 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна на разъём устройства |
| Разъём | RP-SMA, вилка (другие — по заказу) |
| Рабочая температура | −40…+85 °C |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Габариты | Ø10,9 × 254 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AR-24-7R: 2400–2483,5 МГц.
- Коэффициент усиления AR-24-7R — 7 дБи; больше усиление — уже луч.
- Разъём RP-SMA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Поставляем KADAMM AR-24-7R по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что означает КСВН менее 2?
Доля отражённой мощности при таком КСВН у AR-24-7R — не больше 11,1 %, остальное уходит в антенну.
Сколько это в дБд — усиление 7 дБи?
4,8 дБд: от значения в дБи отнимают 2,15 дБ.
Что нужно для подбора AR-24-7R?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AR-24-7R.
Какие частоты поддерживает AR-24-7R?
Рабочая полоса AR-24-7R — 2400–2483,5 МГц. Это Wi-Fi 2,4 ГГц.
Какое усиление у AR-24-7R?
7 дБи.
