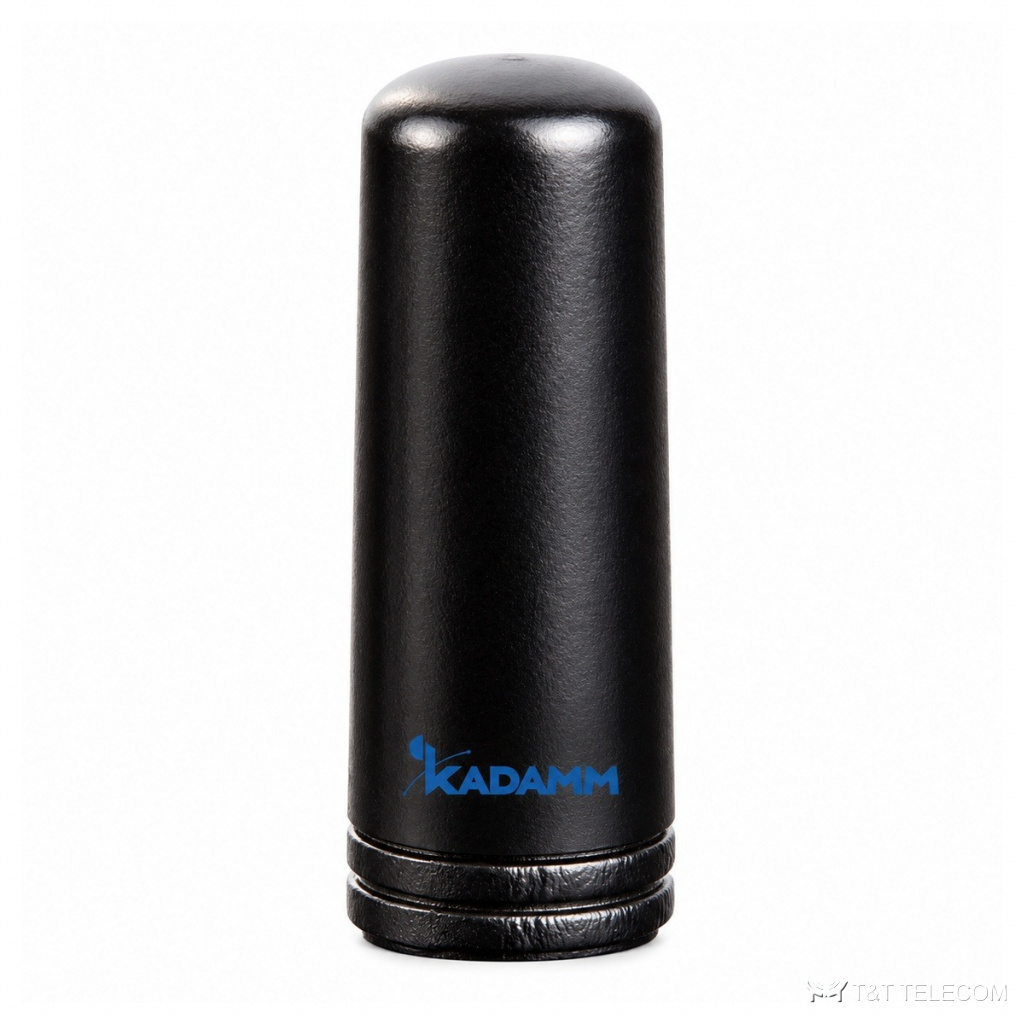

KADAMM AR-24-2C — антенна Wi-Fi 2,4 ГГц на разъём SMA, 2 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AR-24-2C: всенаправленная антенна Wi-Fi. AR-24-2C расширяет зону Wi-Fi: её подключают к точке доступа или радиомосту на улице и в помещениях. Ключевые параметры AR-24-2C: полоса 2400–2483,5 МГц; усиление 2 дБи; поляризация линейная.
Принцип работы и конструкция
AR-24-2C ставят вместо штатных антенн точки доступа, моста или роутера, когда нужна большая дальность или другая форма зоны покрытия Wi-Fi. Рабочая полоса AR-24-2C — 2400–2483,5 МГц, в неё попадают Wi-Fi 2,4 ГГц. Коэффициент усиления AR-24-2C составляет 2 дБи (−0,1 дБд).
КСВН AR-24-2C — менее 2: обратно отражается не больше 11,1 % подводимой мощности. Разъёмы AR-24-2C: SMA. Диапазоны Wi-Fi: 2,4 ГГц. Конструкция AR-24-2C: габариты Ø9,5 × 25,9 мм; работает при −40…+85 °C.
Где применяют
- Через AR-24-2C работают Wi-Fi 2,4 ГГц.
- Радиомосты и точки доступа операторов — AR-24-2C.
- Беспроводные мосты между зданиями — AR-24-2C.
- Покрытие складов, цехов, открытых площадок (AR-24-2C).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2483,5 МГц |
| Полоса пропускания | 83,5 МГц |
| Коэффициент усиления | 2 дБи |
| КСВН | менее 2 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | антенна на разъём устройства |
| Разъём | SMA, вилка |
| Рабочая температура | −40…+85 °C |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Габариты | Ø9,5 × 25,9 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AR-24-2C: 2400–2483,5 МГц.
- Усиление AR-24-2C — 2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Разъём SMA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
KADAMM AR-24-2C поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что означает КСВН менее 2?
Доля отражённой мощности при таком КСВН у AR-24-2C — не больше 11,1 %, остальное уходит в антенну.
Сколько это в дБд — усиление 2 дБи?
−0,1 дБд: от значения в дБи отнимают 2,15 дБ.
Какое усиление у AR-24-2C?
2 дБи.
Что нужно для подбора AR-24-2C?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AR-24-2C.
Какие частоты поддерживает AR-24-2C?
Рабочая полоса AR-24-2C — 2400–2483,5 МГц. Это Wi-Fi 2,4 ГГц.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM AR-24-2C — техническое описание 187.85 КБ
