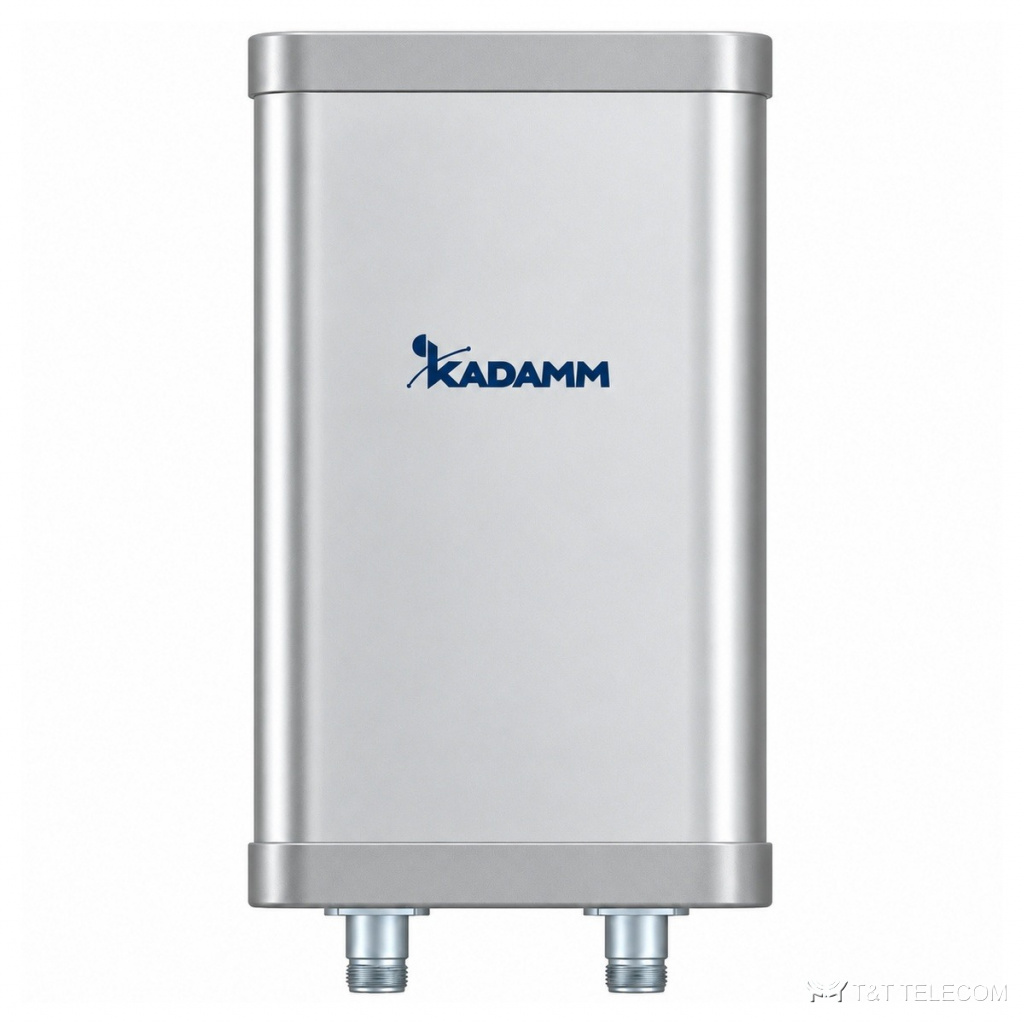

KADAMM APW515865VH17 — внешняя секторная антенна Wi-Fi 5150–5850 МГц, 16,5 дБи, 65°, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APW515865VH17: секторная антенна Wi-Fi. APW515865VH17 расширяет зону Wi-Fi: её подключают к точке доступа или радиомосту на улице и в помещениях. Основные данные APW515865VH17: полоса 5150–5850 МГц; усиление 16,5 дБи; ширина луча 65°; поляризация две линейные (v+h); разъёмы 2×N; мощность до 50 Вт.
Как устроена APW515865VH17
Наружная антенна APW515865VH17 устанавливается на опоре и подключается к точке доступа или базовой станции Wi-Fi через фидер с разъёмами N. Рабочая полоса APW515865VH17 — 5150–5850 МГц, в неё попадают Wi-Fi 5 ГГц. Ширина луча APW515865VH17 в горизонтальной плоскости — 65°. В вертикальной плоскости луч APW515865VH17 — 7,5°; чем он уже, тем точнее нужно выставлять наклон.
У APW515865VH17 2 входа. Кронштейн APW515865VH17 добавляет механический наклон 0–15°. Отношение излучения вперёд и назад у APW515865VH17 — не менее 20 дБ: тыловой сектор защищён от её помех. КСВН APW515865VH17 — не более 1,7: обратно отражается не больше 6,7 % подводимой мощности. Допустимая мощность на вход APW515865VH17 — 50 Вт. Разъёмы APW515865VH17: 2×N, выведены снизу.
Диапазоны Wi-Fi: 5 ГГц. Несколько входов APW515865VH17 работают как MIMO — по антенне на каждый радиотракт точки доступа. Конструкция APW515865VH17: габариты 400 × 128 × 56 мм; масса 1,4 кг; крепление на трубу Ø35–75 мм; выдерживает ветер до 60 м/с; работает при −40…+60 °C.
Область применения
- Диапазоны APW515865VH17: Wi-Fi 5 ГГц.
- Уличные и внутренние сети Wi-Fi — APW515865VH17.
- Беспроводные мосты между зданиями — APW515865VH17.
- Покрытие складов, цехов, открытых площадок — APW515865VH17.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5850 МГц |
| Коэффициент усиления, дБи | 16,5 (на каждый порт) |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5° |
| Электрический наклон | 0° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Развязка между входами, дБ | ≥28 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤1,7 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Грозозащита | заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 400 × 128 × 56 мм |
| Размеры упаковки | 500 × 230 × 160 мм |
| Масса антенны | 1,4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC), серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой APW515865VH17 — 5150–5850 МГц.
- Усиление APW515865VH17 — 16,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APW515865VH17: в горизонтальной плоскости 65°, в вертикальной 7,5°.
- Наклон луча APW515865VH17: 0°.
- Под разъёмы APW515865VH17 (2×N) подбирают джамперы и переходы.
- Монтаж APW515865VH17: Ø35–75 мм.
- Габариты и масса APW515865VH17: 400 × 128 × 56 мм, 1,4 кг.
- Наклон APW515865VH17 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
- Разъём 2×N должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Поставляем KADAMM APW515865VH17 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает APW515865VH17?
Рабочая полоса APW515865VH17 — 5150–5850 МГц. Это Wi-Fi 5 ГГц.
Какой разъём у APW515865VH17?
2×N. Другие исполнения — уточняйте при заказе.
Какое усиление у APW515865VH17?
16,5 дБи. Ширина луча — 65°.
Как крепится APW515865VH17?
На трубу Ø35–75 мм комплектным кронштейном.
Что означает КСВН не более 1,7?
Доля отражённой мощности при таком КСВН у APW515865VH17 — не больше 6,7 %, остальное уходит в антенну.
