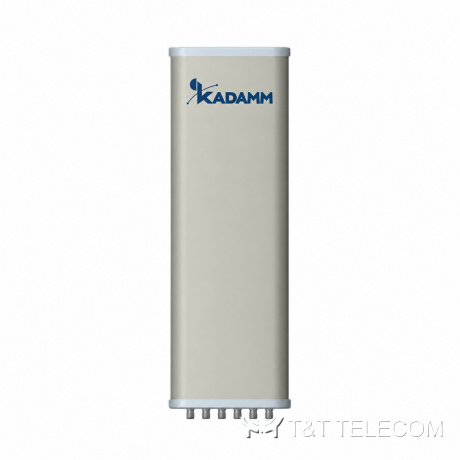

KADAMM APW245817-2 — направленная антенна Wi-Fi 2400–2500 / 5150–5875 МГц, 17 дБи, 1 порт

KADAMM APW245817-2 — направленная антенна Wi-Fi 2400–2500 / 5150–5875 МГц, 17 дБи, 1 порт
Направленные антенны Wi-Fi
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM APW245817-2 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM APW245817-2 — направленная антенна Wi-Fi. Для беспроводных сетей и радиомостов APW245817-2 даёт нужную форму луча и усиление. Основные данные APW245817-2: полоса 2400–2500 МГц и 5150–5875 МГц; усиление 17 дБи; поляризация вертикальная; мощность до 500 Вт.

Принцип работы и конструкция

APW245817-2 — наружная антенна Wi-Fi: её ставят на мачту или трубостойку и соединяют кабелем с уличной точкой доступа или радиомостом; разъёмы N рассчитаны на улицу и длинный фидер. Рабочая полоса APW245817-2 — 2400–2500 / 5150–5875 МГц, в неё попадают Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц.

Коэффициент усиления APW245817-2 составляет 17 дБи (14,8 дБд). Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной APW245817-2 и абонентами нет. КСВН APW245817-2 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход APW245817-2 — 500 Вт. Разъёмы APW245817-2: N.

Диапазоны Wi-Fi: 2,4 ГГц, 5 ГГц. Конструкция APW245817-2: защита IP65; работает при −40…+65 °C.

Для каких задач

  • Через APW245817-2 работают Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц.
  • Уличные и внутренние сети Wi-Fi — APW245817-2.
  • Беспроводные мосты между зданиями (APW245817-2).
  • Покрытие складов, цехов, открытых площадок (APW245817-2).

Технические характеристики

ПараметрЗначение
Диапазон частот2400–2500 / 5150–5875 МГц
Коэффициент усиления17 дБи
Поляризациявертикальная
Число портов1 порт
КСВН≤1,5
Максимальная мощность на порт500 Вт
Волновое сопротивление50 Ом
Ширина ДН, горизонтальная плоскость65°
Ширина ДН, вертикальная плоскость32°

Исполнения

АртикулДиапазон, МГцУсиление, дБиПортовПоляризацияДН Г / ВМощность, ВтРазъёмГабариты, ммМасса
KADAMM APW245817-22400–2500 / 5150–587517 дБи1вертикальная65° / 32°500 ВтN (розетка)уточняйте у менеджерауточняйте у менеджера

Механика и условия эксплуатации

ПараметрЗначение
РазъёмN (розетка)
Габаритыуточняйте у менеджера
Массауточняйте у менеджера
Креплениеуточняйте у менеджера
Рабочая температура−40…+65 °C
Степень защитыIP65

Подбор под объект

  • Сверьте частоты своей сети с полосой APW245817-2 — 2400–2500 МГц и 5150–5875 МГц.
  • Коэффициент усиления APW245817-2 — 17 дБи; больше усиление — уже луч.
  • Разъём N должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.

Поставка и документы

Поставляем KADAMM APW245817-2 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у APW245817-2 — не больше 4 %, остальное уходит в антенну.

Сколько это в дБд — усиление 17 дБи?
14,8 дБд: от значения в дБи отнимают 2,15 дБ.

Какие частоты поддерживает APW245817-2?
Рабочая полоса APW245817-2 — 2400–2500 МГц и 5150–5875 МГц. Это Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц.

Какое усиление у APW245817-2?
17 дБи.

Что нужно для подбора APW245817-2?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APW245817-2.
