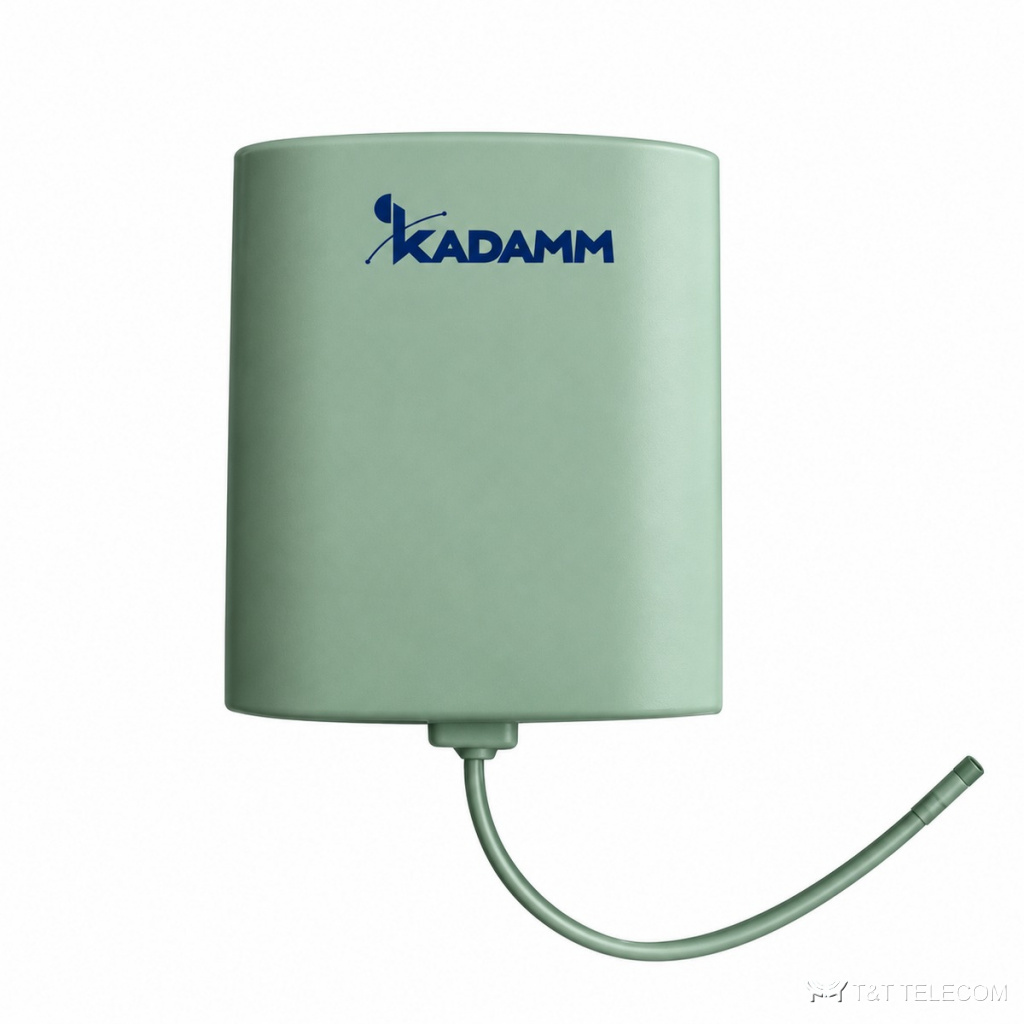

KADAMM APW240014B — панельные антенны Wi-Fi 2,4 ГГц, 14 дБи, луч 65°, SMA
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APW240014B — направленная антенна Wi-Fi. Для беспроводных сетей и радиомостов APW240014B даёт нужную форму луча и усиление. Ключевые параметры APW240014B: полоса 2400–2483 МГц; усиление 14 дБи; поляризация вертикальная; мощность до APW240014B — 100 Вт; APW240014E — 50 Вт.
Устройство и принцип работы
APW240014B ставят вместо штатных антенн точки доступа, моста или роутера, когда нужна большая дальность или другая форма зоны покрытия Wi-Fi. Рабочая полоса APW240014B — 2400–2483 МГц, в неё попадают Wi-Fi 2,4 ГГц. Коэффициент усиления APW240014B составляет 14 дБи (11,8 дБд).
Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной APW240014B и абонентами нет. КСВН APW240014B — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Разъёмы APW240014B: SMA. Диапазоны Wi-Fi: 2,4 ГГц.
Конструкция APW240014B: выдерживает ветер до 60 м/с; работает при −40…+60 °C.
Где применяют
- Через APW240014B работают Wi-Fi 2,4 ГГц.
- Радиомосты и точки доступа операторов — APW240014B.
- Для APW240014B: беспроводные мосты между зданиями.
- Покрытие складов, цехов, открытых площадок (APW240014B).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2483 МГц |
| Полоса пропускания | 83 МГц |
| Коэффициент усиления | 14 дБи |
| КСВН | ≤ 1,5 |
| Поляризация | вертикальная |
| Ширина луча | по исполнению (см. таблицу «Исполнения») |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | APW240014B — 100 Вт; APW240014E — 50 Вт |
Исполнения
| Артикул | Частоты | Усиление | Ширина луча | КСВН | Разъём | Размеры, масса |
|---|---|---|---|---|---|---|
| KADAMM APW240014B | 2400–2483 МГц | 14 дБи | 65° в горизонтальной, 25° в вертикальной плоскости | ≤ 1,5 | SMA, вилка (другие — по заказу) | 225 × 195 × 47 мм, 0,45 кг |
| KADAMM APW240014E | 2400–2483 МГц | 14 дБи | 65° в горизонтальной, 30° в вертикальной плоскости | ≤ 1,5 | SMA, розетка (другие — по заказу) | 210 × 180 × 45 мм, 0,58 кг |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | направленная антенна для установки на трубу |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Масса | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | APW240014B — на трубу; APW240014E — на стену или на трубу |
| Ветровая стойкость | 60 м/с |
| Грозозащита | заземление по постоянному току |
| Цвет | белый |
| Рабочая температура | −40…+60 °C |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы APW240014B: 2400–2483 МГц.
- Коэффициент усиления APW240014B — 14 дБи; больше усиление — уже луч.
- Монтаж APW240014B: APW240014B — на трубу; APW240014E — на стену или на трубу; ветровая нагрузка 60 м/с.
- Габариты и масса APW240014B: по исполнению (см. таблицу «Исполнения»), по исполнению (см. таблицу «Исполнения»).
- Разъём SMA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Поставляем KADAMM APW240014B по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится APW240014B?
APW240014B — на трубу; APW240014E — на стену или на трубу.
Что нужно для подбора APW240014B?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APW240014B.
Какие частоты поддерживает APW240014B?
Рабочая полоса APW240014B — 2400–2483 МГц. Это Wi-Fi 2,4 ГГц.
Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у APW240014B — не больше 4 %, остальное уходит в антенну.
Сколько это в дБд — усиление 14 дБи?
11,8 дБд: от значения в дБи отнимают 2,15 дБ.
