Сплиттеры/Комбайнеры Amphenol Procom MMU 2 / MMU 4
Пассивные компоненты АФТ для сетей мобильной связи
ПроизводительPROCOM (Дания)
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

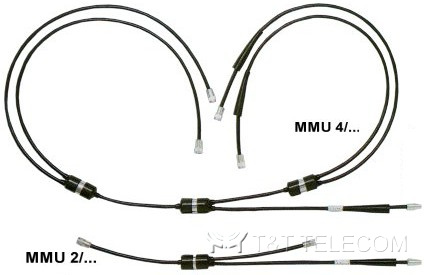

Amphenol Procom MMU 2 / MMU 4 — согласующие кабельные разветвители (сумматоры) для подключения двух или четырёх антенн к одному фидеру. Антенны соединяются и запитываются синфазно, что обеспечивает низкий КСВ и минимальные потери; объединение антенн в группу повышает усиление или формирует нужную диаграмму направленности.
Обозначения для заказа
| Модель на 2 антенны | Артикул | Модель на 4 антенны | Артикул | Диапазон частот |
|---|---|---|---|---|
| MMU 2/80 | 120000082 | MMU 4/80/l | 120000092 | 66–80 МГц |
| — | — | MMU 4/80/h | 120000083 | 74–88 МГц |
| MMU 2/160 | 120000086 | MMU 4/160 | 120000089 | 144–175 МГц |
| MMU 2/405 | 120000104 | MMU 4/405 | 120000103 | 380–430 МГц |
| MMU 2/450 | 120000087 | MMU 4/450 | 120000090 | 406–470 МГц |
| MMU 2/900/l-WAMO | 100000316 | MMU 4/900/l-WAMO | 100000319 | 820–900 МГц |
| MMU 2/900/l-MAMO | 100000280 | MMU 4/900/l-MAMO | 100000317 | 820–900 МГц |
| MMU 2/900/h-WAMO | 100000315 | MMU 4/900/h-WAMO | 100000320 | 870–960 МГц |
| MMU 2/900/h-MAMO | 100000284 | MMU 4/900/h-MAMO | 100000318 | 870–960 МГц |
Особенности
- При удвоении числа антенн в коллинеарной решётке усиление возрастает примерно на 3 дБ (за вычетом потерь в кабеле).
- Ответвления жгута являются секциями преобразования импеданса и не должны укорачиваться.
- Если для доступа к антеннам нужны дополнительные отрезки кабеля, они должны быть строго одинаковой длины для синфазного питания.
- Ответвления оканчиваются разъёмами N-Male (N-Female для MMU 2/900 и MMU 4/900), конец фидера — разъёмом N-Female; жгуты крепятся к конструкции пластиковыми креплениями.
- Жгуты полностью водонепроницаемы и защищены от агрессивных сред.
- Исполнения MAMO поставляются с U-образными болтами из нержавеющей стали, WAMO — с монтажной пластиной с отверстиями для стяжек или винтов.
Технические параметры MMU 2
| Модель | MMU 2/80 | MMU 2/160 | MMU 2/450 | MMU 2/900/L | MMU 2/900/H |
|---|---|---|---|---|---|
| Доп. потери, дБ | 0,3 | 0,25 | 0,24 | 0,23 | 0,23 |
| Макс. мощность, Вт | 200 | 150 | 100 | 75 | 75 |
| Расстояние от фидерного терминала до ответвления, м | 1,24 | 0,93 | 0,72 | 0,2 | 0,2 |
| Вес, кг | 0,65 | 0,5 | 0,55 | 0,5 | 0,5 |
| Парусность, м² | 0,021 | 0,018 | 0,01 | 0,02 | 0,02 |
Технические параметры MMU 4
| Модель | MMU 4/80/L | MMU 4/80/H | MMU 4/160 | MMU 4/450 | MMU 4/900L | MMU 4/900H |
|---|---|---|---|---|---|---|
| Доп. потери, дБ | 1 | 0,6 | 0,55 | 0,5 | 0,45 | 0,45 |
| Макс. мощность, Вт | 200 | 200 | 150 | 100 | 75 | 75 |
| Расстояние от фидерного терминала до ответвления, м | 7 | 6,7 | 2,1 | 1,45 | 0,1 | 0,1 |
| Вес, кг | 5 | 4,4 | 1,6 | 1,3 | 0,51 | 0,51 |
| Парусность, м² | 0 | 0,24 | 0,12 | 0,07 | 0,03 | 0,03 |
