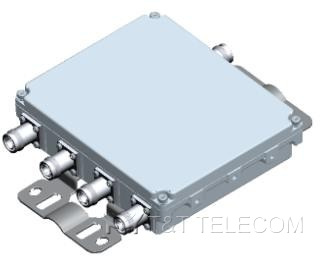

Quad-Band Combiner 790-960/1710-1880/1920-2170/2400-2690 MHz
Пассивные компоненты АФТ для сетей мобильной связи
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM Quad-Band Combiner — четырёхдиапазонный комбайнер 790–960 / 1710–1880 / 1920–2170 / 2400–2690 МГц для объединения сигналов четырёх диапазонов мобильной связи (800/900, 1800, 2100, 2600) в общий фидер. Пятипортовая схема, PIM3 < −160 дБн, развязка между портами более 50 дБ, пропуск DC/AISG через все порты.
Технические характеристики
| Параметр | Значение |
|---|---|
| Исполнение | одинарное (Single) |
| Полосы пропускания | 790–960 / 1710–1880 / 1920–2170 / 2400–2690 МГц |
| КСВН | < 1,2 |
| PIM3 (2×43 дБм) | < −160 дБн |
| Импеданс | 50 Ом |
| Степень защиты | IP66 |
| Разъёмы | 4.3-10 Female |
| Пропуск DC/AISG | через все порты |
| Входная мощность | 300 Вт |
| Вносимые потери P1–P5, P2–P5, P3–P5, P4–P5 | < 0,3 дБ |
| Развязка P1–P2, P1–P3, P1–P4, P2–P3, P2–P4, P3–P4 | > 50 дБ |
| Рабочая температура | −40…+65 °C |
| Рабочая влажность | ≤95 % |
Документация
- DATASHEET 406.99 КБ
