Гибридный комбайнер 2х2, 790-2700 МГц
Пассивные компоненты АФТ для сетей мобильной связи
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

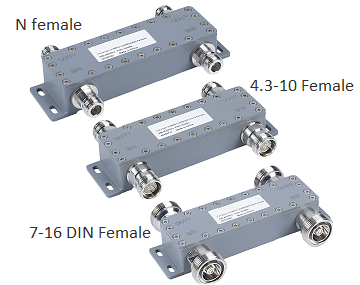

KADAMM HC-79272-22-160 — гибридный комбайнер 2х2 диапазона 790–2700 МГц с вносимыми потерями 3±0,5 дБ, изоляцией более 25 дБ и PIM3 ≤ −160 дБн. Выпускается с разъёмами N, 4.3-10 или 7-16 Female; исполнение 7-16 выдерживает до 500 Вт.
Технические характеристики
| Параметр | NF | 43F | 716F |
|---|---|---|---|
| Модель | HC-79272-22-160-NF | HC-79272-22-160-43F | HC-79272-22-160-716F |
| Разъёмы | N Female | 4.3-10 Female | 7-16 Female |
| Входная мощность, Вт | < 300 | < 300 | < 500 |
| Пиковая мощность, Вт | < 800 | < 1500 | < 2000 |
| Масса (с разъёмами и кронштейном), кг | 0,48 | 0,5 | 0,7 |
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–2700 МГц |
| Вносимые потери | 3±0,5 дБ |
| Изоляция | > 25 дБ |
| КСВН | < 1,25 |
| PIM3 (2×43 дБм) | ≤ −160 дБн |
| Импеданс | 50 Ом |
| Размеры В×Ш×Г (без разъёмов и кронштейна) | 133,5×42×29,5 мм |
| Размер упаковки | 215×140×75 мм |
| Цвет | светло-серый (возможен другой) |
| Монтаж | настенный |
| Рабочая температура | −40…+65 °C |
| Рабочая влажность | ≤95 % |
| Степень защиты | IP65 (внутри и снаружи помещений) |
Документация
- DATASHEET 464.77 КБ
