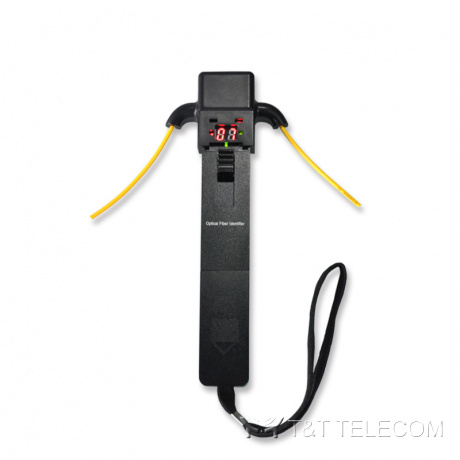

JW3306B Идентификатор оптического волокна
Приборы для измерений параметров ВОЛС
ПроизводительJoinwit
Цена24 000 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

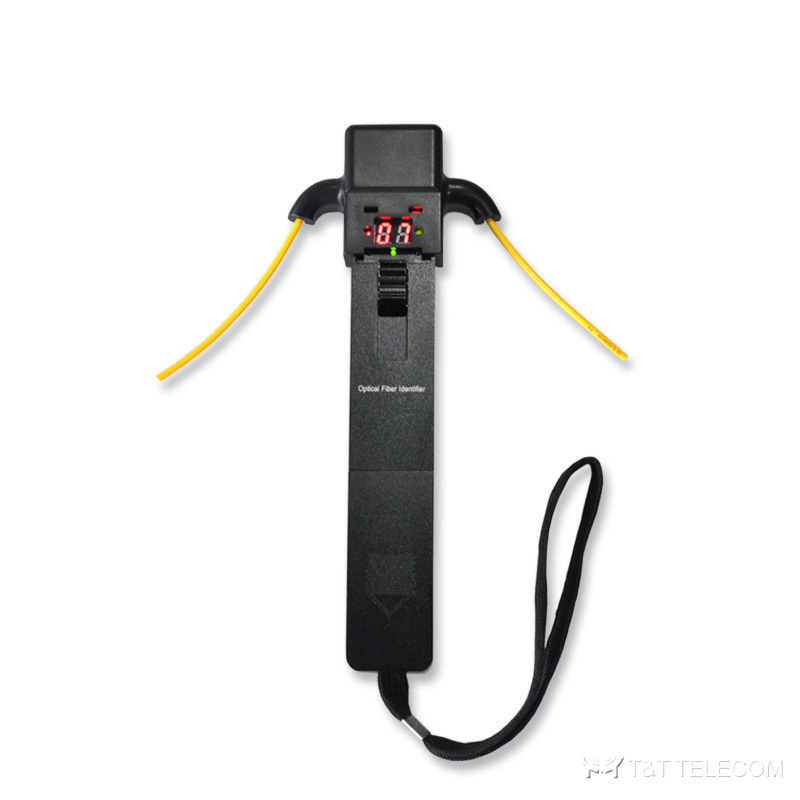

Joinwit JW3306B — идентификатор активных оптических волокон. Прибор без разрыва связи определяет направление передачи в волокне и отображает относительную мощность сигнала в сердцевине. Распознаёт рабочий трафик и модулированные сигналы 270 Гц, 1 кГц и 2 кГц, работает с одномодовыми и многомодовыми волокнами.
Особенности
- Ударопрочный компактный стальной корпус 196×30,5×27 мм, масса 200 г
- Расширенный диапазон длин волн
- Определение направления передачи и частоты тона (270 Гц, 1 кГц, 2 кГц) без повреждения волокна
- Отображение мощности сердцевины тестируемого волокна, индикация направления сигнала светодиодами
- Сменные головки-адаптеры Ø 0,25, Ø 0,9, Ø 2,0 и Ø 3,0 мм
- Питание от щелочной батареи 9 В
Стандартная комплектация
- Идентификатор оптического волокна
- Головки-переходники — 4 шт.
- Батарейка — 1 шт.
- Руководство пользователя
- Сумка для переноски
- Солнцезащитный козырёк
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон длин волн | 800–1700 нм |
| Тип сигнала | CW, 270 Гц ±5%, 1 кГц ±5%, 2 кГц ±5% |
| Детектор | InGaAs Ø 1 мм, 2 шт. |
| Адаптеры | Ø 0,25 (волокно без оболочки), Ø 0,9, Ø 2,0, Ø 3,0 (для кабеля соответствующего диаметра) |
| Индикация направления сигнала | левый и правый светодиод |
| Диапазон определения направления (CW, волокно 0,9 мм), дБм | −46…10 (1310 нм); −50…10 (1550 нм) |
| Отображаемая частота сигнала | 270 Гц, 1 кГц, 2 кГц |
| Диапазон определения тона (среднее), Ø 0,9 / 2,0 / 3,0 | −30…0 дБм (270 Гц, 1 кГц); −25…0 дБм (2 кГц) |
| Диапазон определения тона (среднее), Ø 0,25 | −25…0 дБм (1 кГц, 2 кГц); −20…0 дБм (2 кГц) |
| Вносимые потери (типовые) | 0,8 дБ (1310 нм); 2,5 дБ (1550 нм) |
| Батарея | щелочная 9 В |
| Рабочая температура | −10…+60 °C |
| Температура хранения | −25…+70 °C |
