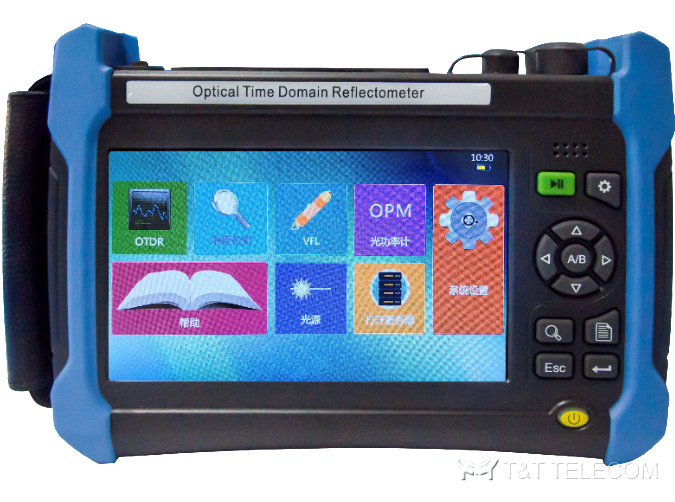

Joinwit JW3302XR — волоконно-оптический рефлектометр (OTDR) высокого разрешения для измерения расстояний и затуханий в оптических линиях. Прибор совмещает три режима: оптический рефлектометр, измеритель мощности и источник оптического излучения. Рефлектометр внесён в Государственный реестр средств измерений РФ под номером 81812-21.
Модификации
Модификации различаются количеством источников оптического излучения, назначением для типа волокна, наличием и типом измерительного фотодиода, параметрами фотоприёмника и усилителя-преобразователя. Наборы длин волн в модельном ряду: 1310/1550 нм, 1310/1550/1625 нм, 1310/1490/1550 нм, 850/1300/1310/1550 нм.
| Параметр | JW3302XR-S1 | JW3302XR-S2 | JW3302XR-S3 | JW3302XR-S4 | JW3302XR-S5 | JW3302XR-М1 |
|---|---|---|---|---|---|---|
| Динамический диапазон | ≥ 37/35 дБ | ≥ 42/40 дБ | ≥ 45/42 дБ | ≥ 37/35/35 дБ | ≥ 45/42/42 дБ | ≥ 28/26/37/36 дБ |
| Мёртвая зона по затуханию | ≤ 8 м | ≤ 4,5 м | ≤ 4,5 м | ≤ 8 м | ≤ 8 м | ≤ 8 м |
| Мёртвая зона по событию | ≤ 1,5 м | ≤ 0,8 м | ≤ 0,8 м | ≤ 1,5 м | ≤ 1,5 м | ≤ 1,5 м |
Общие метрологические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерений расстояния | 0,1–512 км |
| Пределы допускаемой абсолютной погрешности измерения расстояния | ±(0,75 + δсчит + 5·10⁻⁵·L) м |
| Длины волн источника | 850/1300/1310/1490/1550/1625 нм |
| Средняя мощность непрерывного излучения на выходе источника, не менее | 850/1300 нм: −20 дБм; 1310/1490/1550/1625 нм: −5 дБм |
| Длины волн измерителя мощности | 850/1300/1310/1490/1550/1625/1650 нм |
| Диапазон измерения уровней средней мощности | от −60 до +3 дБм |
| Пределы основной относительной погрешности измерения мощности | ±0,5 дБ |
δсчит — дискретность считывания на выбранном пределе шкалы расстояний, м; L — измеряемое расстояние, м. Набор длин волн измерения мощности для модификаций определяется типом измерительного фотоприёмника.
Основные характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания постоянного тока | 12 ± 1 В |
| Габаритные размеры (Д×Ш×В), не более | 252×180×55 мм |
| Масса, не более | 1,8 кг |
| Рабочая температура | от −10 до +50 °C |
| Относительная влажность при +25 °C, не более | 80% |
| Атмосферное давление | 84,0–106,7 кПа |
