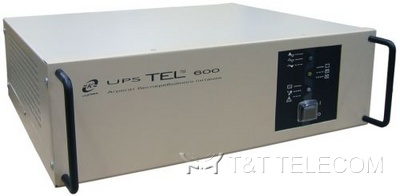

Агрегаты бесперебойного питания UPStel600-48R
Характеристики
Цена:
по запросу
Купить
|
Агрегаты бесперебойного питания (АБП) серии UPStel-R предназначены для бесперебойного электропитания напряжением переменного тока 220 В частотой 50 Гц систем связи и телекоммуникационных систем, управляемых средствами вычислительной техники, промышленного и иного оборудования, не допускающего перерывов в энергоснабжении.
АБП пригодны для работы на объектах, где имеется резервная аккумуляторная батарея напряжением 48В. Обеспечивают питание электроприёмников c потребляемой мощностью до 330/600/900/1500 ВА.
Агрегат бесперебойного питания представляет собой качественный и надежный источник переменного тока, состоящий из инвертора, встроенной электронной обводной цепи, помехоподавляющего фильтра и ограничителя импульсных перенапряжений.
В дежурном режиме работы UPStel-R питает нагрузку от однофазной электросети переменного тока через обводную цепь, обеспечивая фильтрацию и подавление выбросов сетевого напряжения.
В автономном режиме, при отключении или недопустимых отклонениях параметров сетевого напряжения, UPStel-R переключает нагрузку на питание от инвертора, использующего энергию резервной аккумуляторной батареи. Время работы от батареи не ограничено и определяется её емкостью.
Достоинства и отличительные особенности:
- Микропроцессорное управление
- Автоматическая диагностика
- Перегрузочная способность до 200 %
- Дистанционный контроль и управление
- Высокий КПД
- Конструкция АБП серии UPStel-R предназначена для монтажа в 19" стойку
- Естественное охлаждение
- Возможность работы с дизельгенераторными установками
- Электронная защита от перегрузок, недопустимых изменений напряжения сети и аккумуляторной батареи
- Автоматическое отключение при разряде батареи
- Удобство и простота обслуживания при эксплуатации
Область применения:
- Системы связи и телекоммуникационные системы, управляемые средствами вычислительной техники, управляющие и измерительные системы
- Серверы, рабочие станции, персональные компьютеры и их периферийное оборудование, вычислительные сети и системы, промышленное оборудование
- Офисное и торговое оборудование
- Системы безопасности, охранной и пожарной сигнализации, видеонаблюдения
- Системы управления автономным тепло- и водоснабжением
- Системы кондиционирования технологических помещений
Технические характеристики
Параметр, еденица измерения |
UPStel- 600/24 |
UPStel- 900/24 |
UPStel- 1500/24 |
UPStel- 330/48 |
UPStel- 600/48 |
UPStel- 900/48 |
UPStel- 1500/48 |
UPStel- 600/60 |
UPStel- 900/60 |
UPStel- 1500/60 |
Входные параметры для электросети переменного тока | ||||||||||
Номинальное входное напряжение, В |
220 | |||||||||
Номинальный входной ток, А |
2,8 |
4,1 |
6,8 |
1,5 |
2,8 |
4,1 |
6,8 |
2,8 |
4,1 |
6,8 |
Максимальный входной ток, А |
3,15 |
5,0 |
8,0 |
1,8 |
3,15 |
5,0 |
8,0 |
3,15 |
5,0 |
8,0 |
Диапазон напряжения без перехода в автономный режим (может программироватья в указанных пределах), В |
от 198 - 242 (-10 % ... +10 %)
| |||||||||
Номинальная частота сети, Гц |
50 | |||||||||
Входные параметры для источника постоянного тока (аккумуляторной батареи) | ||||||||||
Номинальное входное напряжение, В |
24 |
48 |
60 | |||||||
Статический диапазон входного напряжения (может программироваться в указанных пределах), В |
от 21 - 27
|
от 42 - 55
|
от 53 - 65
| |||||||
Номинальный входной ток, А |
18 |
26,9 |
44,8 |
5,0 |
8,9 |
13,4 |
22,4 |
7,1 |
10,7 |
17,9 |
Максимальный входной ток при номинальной нагрузке, А |
25 |
38 |
64 |
6,8 |
12 |
18 |
30 |
10 |
15 |
25 |
при Uвх=20 В |
при Uвх=39 В |
при Uвх=48 В | ||||||||
Выходные параметры | ||||||||||
Номинальная выходная мощность, Вт |
400 |
600 |
1000 |
220 |
400 |
600 |
1000 |
400 |
600 |
1000 |
Выходная мощность при нелинейной нагрузке, ВА |
600 |
900 |
1500 |
330 |
600 |
900 |
1500 |
600 |
900 |
1500 |
Номинальный выходной ток, Iном, А |
1,8 |
2,7 |
4,5 |
1,0 |
1,8 |
2,7 |
4,5 |
1,8 |
2,7 |
4,5 |
Коэффициент мощности нагрузки |
0,5 - 1,0 | |||||||||
Размеры и масса | ||||||||||
Габаритные размеры (В х Ш х Г), мм, не более |
133(3U) х 436 х 430 | |||||||||
Масса / масса в упаковке, кг, не более |
16 / 27 |
20 / 30 |
23 / 34 |
15,4 / 25,5 |
16 / 27 |
20 / 30 |
23 / 34 |
16 / 27 |
20 / 30 |
23 / 34 |
Структура условного обозначения АБП: "UPStel-S/Z R-WGL"
UPStel - торговое наименование АБП
S - номинальная мощность в ВА
Z - значения номинальных напряжений внешнего источника постоянного тока
R - конструктивное исполнение для монтажа в 19-ти дюймовую стойку
WGL - исполнение изделия по выполняемым функциям:
W |
1 |
фильтр постоянного тока отсутствует |
2 |
встроенный фильтр, обеспечивающий
| |
G |
1 |
винтовое соединение входа и выхода
|
2 |
штепсельное соединение входа и выхода
| |
L |
1 |
интерфейс RS-232 |
2 |
интерфейс RS-232 и релейный интерфейс AS/400
| |
3 |
интерфейс RS-232 и релейный интерфейс AS/400
|
